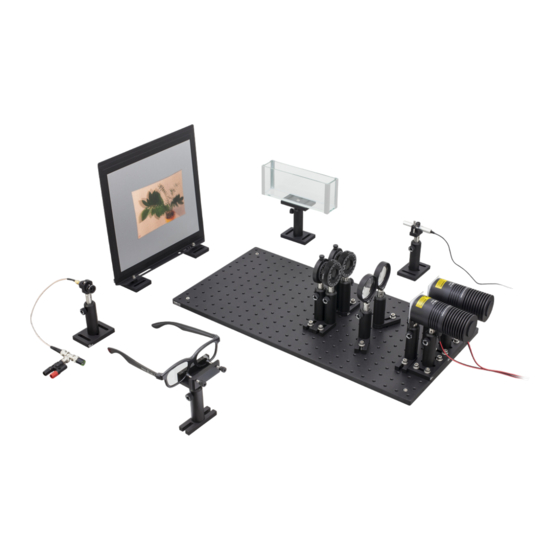

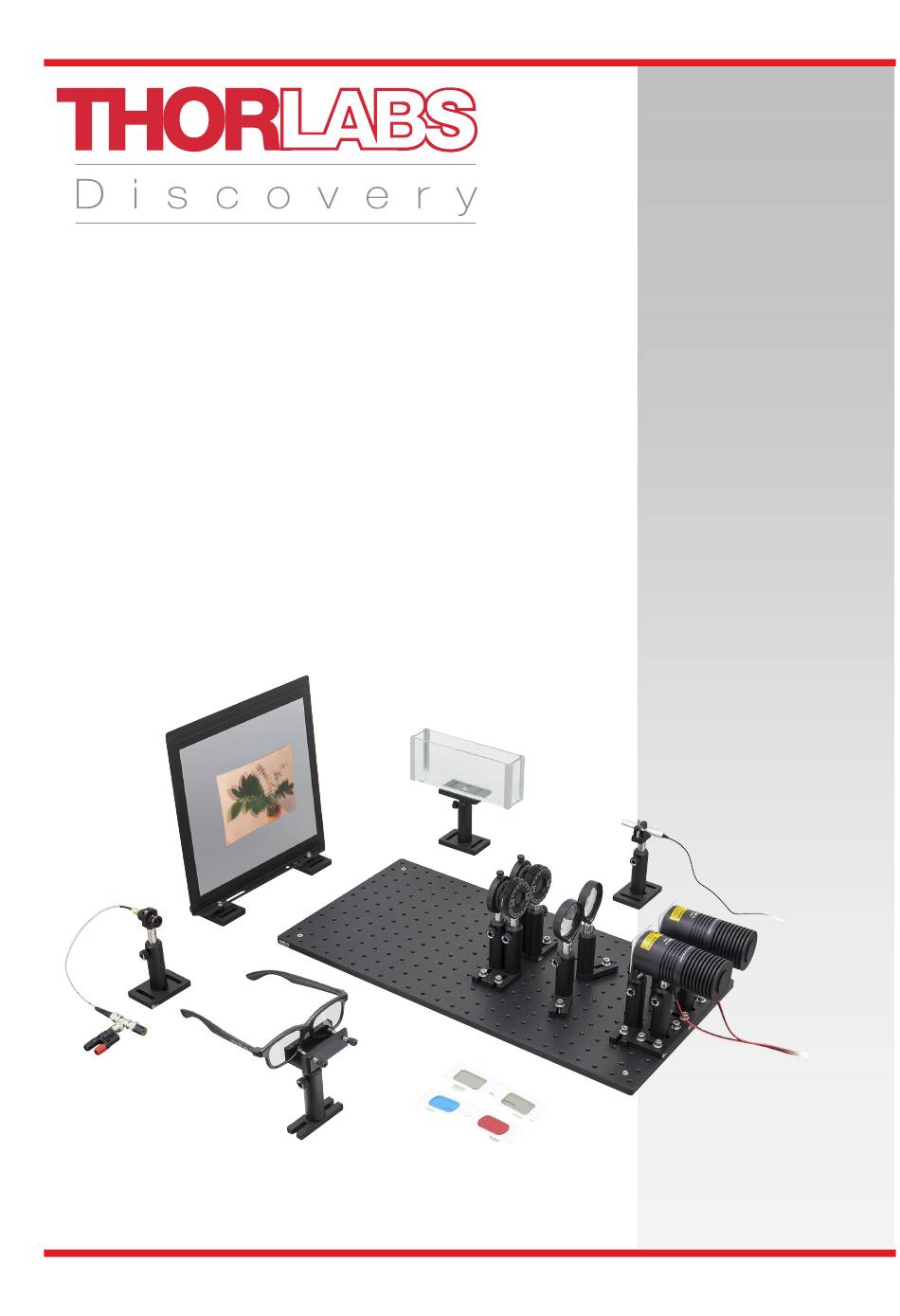

- Seite 1 EDU-3D1 EDU-3D1/M Polarisations- und 3D-Kino-Kit Handbuch...
-
Seite 2: Inhaltsverzeichnis
Polarisations- und 3D-Kino-Kit Inhaltsverzeichnis Kapitel 1 Warnsymbole ..............1 Kapitel 2 Sicherheitshinweise ............2 Kapitel 3 Kurzbeschreibung ............3 Kapitel 4 Übersicht über die Einzelkomponenten ......4 Kapitel 5 Theoretische Grundlagen ..........9 5.1. Polarisation .............. 9 5.1.1. Lineare Polarisation ..............9 5.1.2. - Seite 3 Vorversuche mit der Brille ............49 7.4.2. 3D-Projektion ................50 Kapitel 8 Aufgabensammlung ............51 Kapitel 9 Troubleshooting und Kommentare ......52 Kapitel 10 Bestimmungen ..............54 10.1. Verantwortung für die Müllentsorgung ...... 5 4 10.2. Ökologischer Hintergrund .......... 5 4 Kapitel 11 Thorlabs weltweit ............55...
-
Seite 4: Kapitel 1 Warnsymbole
Polarisations- und 3D-Kino-Kit Kapitel 1: Warnsymbole Warnsymbole Die hier aufgeführten Warnsymbole finden sie eventuell in diesem Handbuch oder auf dem Produkt. Symbol Beschreibung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdungsanschluss Schutzleiteranschluss Chassisanschluss Potenzialgleichheit An (Versorgung) Aus (Versorgung) Ein-Position Aus-Position Vorsicht: Risiko eines elektrischen Schlages Vorsicht: Heiße Oberfläche Vorsicht: Gefahr Warnung: Laserstrahlung... -
Seite 5: Kapitel 2 Sicherheitshinweise
Polarisations- und 3D-Kino-Kit Kapitel 2: Sicherheitshinweise Sicherheitshinweise ACHTUNG WICHTIG: Die Polarisator-Folien sind auf jeder Seite mit durchsichtigen Schutzfolien beklebt. Es empfiehlt sich dringend, beim Zusammenbau der Polarisator-Folien und λ/4-Plättchen Handschuhe zu tragen, damit nicht mit blanken Fingern auf die Folien oder Fenster gefasst wird. -
Seite 6: Kapitel 3 Kurzbeschreibung
Polarisations- und 3D-Kino-Kit Kapitel 3: Kurzbeschreibung Kurzbeschreibung Die Polarisation ist eine der vielfältigsten Eigenschaften von Licht. Auf ihr basieren zahllose Anwendungen in Wissenschaft und Technik, von denen ein Teil in diesem Versuchspaket experimentell nachgestellt wird. Zunächst werden Grundeigenschaften von Polarisation untersucht, indem betrachtet wird, wie sich polarisiertes Licht an einem Polarisator verhält (Gesetz von Malus). -
Seite 7: Kapitel 4 Übersicht Über Die Einzelkomponenten
Polarisations- und 3D-Kino-Kit Kapitel 4: Übersicht über die Einzelkomponenten Übersicht über die Einzelkomponenten Für das metrische Versuchspaket gelten zum Teil andere Artikelnummern als für das zöllische Paket. Wenn die Nummern unterschiedlich sind, dann bezeichnet das „(/M)“ die metrische Komponente. Die Größenangaben in Klammern beziehen sich ebenfalls auf die metrischen Teile. - Seite 8 Polarisations- und 3D-Kino-Kit Kapitel 4: Übersicht über die Einzelkomponenten 2 x HSLT2 2 x Halogen-Birnen, 2 x SM1CP2 Kühlkörper, 16W, 230 lumen Verschlusskappe, externes SM2-Gewinde externes SM1-Gewinde 2 x SM1RR 1 x LPVISE2X2 Haltering (3 Ø1" Kreise) 2 x RSP1D(/M) SM1-Gewinde Lineare Polarisatoren Ø1"...
- Seite 9 Polarisations- und 3D-Kino-Kit Kapitel 4: Übersicht über die Einzelkomponenten 1 x FP02 2 x AM4T(/M) Halter 4° Winkel-Adapter 1 x Kinoschirm (auf TPS5 aufgebracht) 1 x CPS532-C2 1 x LDS5(-EC) 532 nm Laserdiodenmodul, 1 x VC1(/M) 5 VDC Spannungsquelle Klasse 2 Kleine V-Klemme Silizium Photodiode, 1 x SM05RC(/M)
-
Seite 10: Verfahren Mit Rot-Cyan-Brillen
Polarisations- und 3D-Kino-Kit Kapitel 4: Übersicht über die Einzelkomponenten 1 x SM05D5 1 x FT502 1 x SPW606 Verstellbare Iris-Blende SM1 Schlüssel 5 kΩ BNC Abschlusswiderstand 4 x Lineare 3D Brillen 5 x Rot-Cyan Brillen 4 x RealD Brillen 2 x 2 DIAS 1 x LPVISE2X2 2"... -
Seite 11: Zöllisches Kit
Polarisations- und 3D-Kino-Kit Kapitel 4: Übersicht über die Einzelkomponenten Zöllisches Kit Anzahl Anzahl 1/4"-20 x 1/2" Schraube 1/4" Mutter 1/4"-20 x 5/8" Schraube 1/4" Unterlegscheibe 1/4"-20 x 3/4" Schraube 8-32 x 1/2" Schraube 1 x BD-3/16L 1/4" Adapter-Ringe für 8-32 Schrauben, Schraubenzieher für 1/4”-20 Schrauben 10er Pack Inbus-Schlüssel: 5/64", 7/64“... -
Seite 12: Kapitel 5 Theoretische Grundlagen
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Theoretische Grundlagen Polarisation Elektromagnetische Wellen sind transversale Wellen, d.h. sie schwingen senkrecht zu ihrer Ausbreitungsrichtung. Die Richtung dieser Schwingung, genauer gesagt die Richtung des elektrischen Feldes, wird als Polarisationsrichtung bezeichnet. Schwingt das Feld ungeordnet, dann spricht man von unpolarisiertem Licht. -
Seite 13: Zirkulare Polarisation
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen 5.1.2. Zirkulare Polarisation Im Falle von zirkular polarisiertem Licht sind gleich groß, aber die - und die /2 , also eine viertel Wellenlänge, -Komponente des Feldes sind zueinander um verschoben ωt , ωt Wie in Abbildung 2 dargestellt, beschreibt der Realteil des elektrischen Feldes einen Kreis in der -Ebene und damit eine Schraube in -Richtung. -
Seite 14: Λ/4-Plättchen
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Transmissionsachse =Transmissionsachse Ө Abbildung 3: Aufteilung des elektrischen Feldes einer linear polarisierten Welle an einem Polarisator Wie in Abbildung 3 dargestellt zerlegen wir den Vektor des einfallenden Feldes in seine Komponenten parallel und senkrecht zur Durchlassrichtung des Polarisators. Der Anteil, der durchgelassen wird, ist | cos Da sich die Intensität als Betragsquadrat des Feldes ergibt, ergibt sich die folgende... -
Seite 15: Verhalten Von Kombiniertem Λ/4-Plättchen Und Polarisator
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Bei einem λ/4-Plättchen (bzw. wie in diesem Kit einer λ/4-Folie) sind die Parameter nun so gewählt, dass die Verzögerung der einen gegenüber der anderen Achse genau eine viertel Wellenlänge, bzw. einer Phase von /2 entspricht. Insbesondere ergibt sich dadurch folgende Eigenschaft: Trifft linear polarisiertes Licht auf ein λ/4-Plättchen, das in 45°-Orientierung dazu steht (die Polarisationsrichtung ist also genau zwischen langsamer und schneller Achse), dann ist das transmittierte Licht zirkular... - Seite 16 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Diese einfallende, linear polarisierte, ebene Welle trifft nun auf das λ/4-Plättchen. Um die Transmission richtig zu beschreiben teilen wir die einfallende Welle in zwei Anteile auf, die parallel zur schnellen Achse , bzw. parallel zur langsamen Achse sind.
-
Seite 17: Optische Aktivität
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Die Intensität am Detektor ergibt sich als Betragsquadrat und damit Ψ Ψ (12) Dieses Resultat ist nun hilfreich: Ist der zweite Polarisator senkrecht zum ersten gestellt, so ergibt sich folgende Kurve: Abbildung 6: Darstellung der Intensität nach Gleichung (12) in Abhängigkeit vom Drehwinkel °) und des λ/4-Plättchens bei senkrechten Polarisatoren ( Wie oben beschrieben wurde, erzeugt ein λ/4-Plättchen, das mit der schnellen Achse im... - Seite 18 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Wie jedes linear polarisierte Feld kann man dieses Feld nun in einen rechts- und einen links-zirkularen Teil zerlegen. Wir schreiben die zirkularen Felder in komplexer Schreibweise. Das Ergebnis ist dann dieses (siehe Kapitel 5.1.2): (14) Wie oben beschrieben erfahren links- und rechtszirkulare Anteile des Feldes einen unterschiedlichen Brechungsindex...
-
Seite 19: Spannungsdoppelbrechung
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen 5.1.7. Spannungsdoppelbrechung Doppelbrechung ist eine Eigenschaft von Medien, bei denen Licht je nach Ausbreitungsrichtung unterschiedlich transmittiert wird. Diese Medien werden als anisotrop bezeichnet. Die Konsequenz sind unterschiedliche Brechungsindizes für unterschiedliche Ausbreitungsrichtungen und Polarisationen. Ein typisches Beispiel hierfür ist Kalkspat. -
Seite 20: Stereoskopie
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Linear polarisiert in : Linkszirkular: √ Linear polarisiert in 45°: Rechtszirkular: √ √ Die Matrizen lauten beispielsweise: Polarisator in -Richtung (für λ/4-Plättchen mit linear polarisiertes Licht): schneller Achse in : √ 2 Polarisator in 45°-Stellung (für linear polarisiertes Licht): Stereoskopie 5.2.1. - Seite 21 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Rotfilter Lichtquelle Cyan-Filter Rotfilter Rot/Cyan Beobachter 3D-Brille Cyan-Filter Abbildung 7: Prinzipskizze der Anaglyphentechnik. Durch Farbfilter wird sichergestellt, dass jedes Auge nur ein Bild wahrnehmen kann. Jedes Bild wird von hinten mit einer breitbandigen Lampe bestrahlt und vor dem Bild ist dann jeweils ein Filter platziert.
-
Seite 22: Stereoskopie Mit Linearen Polarisatoren
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Nun ist also das eine Bild an der Leinwand cyan, das andere ist rot. Platziert man die entsprechenden Filter vor den Augen (=Rot-Cyan-Brille), dann stellt man dadurch sicher, dass jeweils nur ein Bild ein Auge erreicht – das andere Bild ist in einem spektralen Bereich, der vom Filter herausgefiltert wird. -
Seite 23: Reald-Verfahren
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen leitender Schirm (Metall oder metallisch bedampfte Leinwand) verwendet werden. Das reflektierte Licht fällt nun auf die Brille, in der ebenfalls senkrechte Polarisatoren eingebaut sind, die nun als Analysatoren wirken: an jedem Auge wird das Licht mit der passenden Polarisation durchgelassen und das Licht des anderen Bildes wird absorbiert. - Seite 24 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Schnelle Achse auf α+45º α λ/4 Plättchen Lichtquelle Polarisator α Schnelle Achse auf α -45º α Schnelle Achse auf α-45º Leinwand Polarisator λ/4 Plättchen Beobachter α Schnelle Achse auf α+45º 3D-Brille Abbildung 10: Prinzipskizze der RealD-3D-Technik. Das Licht aus den Dias wird über einen Polarisator erst linear und dann durch ein lambda/4-Plättchen zirkular polarisiert.
-
Seite 25: Andere Verfahren
Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen 5.2.5. Andere Verfahren Die Erzeugung eines Tiefeneindrucks ist technisch durch vielerlei Verfahren möglich und wurde bereits vor dem Jahr 1900 eingesetzt, Stichwort „Kaiserpanorama“. Zwei weitere Techniken sollen hier noch kurz angesprochen werden: Shutterbrillen: Diese Methode basiert darauf, dass die Brille eine harmonische Schaltung der Brille ausführt, die mit der Leinwand synchronisiert ist. - Seite 26 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen essentiell sind. Hierbei handelt es sich um die Nah-Ebene, die Fern-Ebene und die Fenster-Ebene. Abbildung 11 zeigt die Ebenen in einer schematischen Darstellung. Abbildung 11: Schematische Darstellung des Überlagerungsbereiches Die Nah-Ebene wird durch den Punkt bestimmt, welcher den kürzesten Abstand zu der Kamera, bzw.
- Seite 27 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen werden. So ist es nicht möglich bei einem sehr kurzen Nah-Ebenen-Abstand zur Kamera gleichzeitig die Fern-Ebene ins Unendliche zu legen. Objekte richtig aufnehmen Bevor mit der Aufnahme und die Erstellung einer stereographischen Abbildung eines Objektes begonnen wird, sollte die Art des stereographischen Bildes festgelegt und ein dafür passendes Objekt ausgesucht werden.
- Seite 28 Polarisations- und 3D-Kino-Kit Kapitel 5: Theoretische Grundlagen Erstellung stereographischer Bilder Die aufgenommenen Halbbilder können direkt benutzt werden, es ist jedoch empfehlenswert diese zunächst noch zu bearbeiten, da dadurch die Darstellung optimiert und eine spätere Justierung der Halbbilder vereinfacht wird. Hierfür bietet sich ein Bildbearbeitungsprogramm mit Ebenen-Funktion an, wie z.B. Photoshop oder das kostenlose Programm Gimp.
-
Seite 29: Kapitel 6 Aufbau Und Justierung
Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Aufbau und Justierung Zusammenbau der Komponenten Als erste Schritte sollten Sie die RDF1 Gummifüße an die Lochrasterplatte schrauben. Dann sollten die PH3 (PH75/M) Post-Halter mittels der M6*12mm Schrauben mit den verschiedenen Grundplatten BA2(/M), BA1S(/M) und BA1(/M) verbunden werden. Beim Zusammenbauen der Komponenten starten wir mit den Lampen, vgl. - Seite 30 Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 12: Lampe Bauen Sie als nächstes den Diahalter und die Linse zusammen, vgl. Abbildung 13. Schrauben Sie dafür den FH2 Halter mit der beiliegenden Schraube auf einen TR3 (TR75/M) Post. Die Madenschraube im Post muss hierfür mit einem Inbus-Schlüssel herausgedreht werden.
- Seite 31 Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung ACHTUNG WICHTIG: Die Polarisator-Folien sind auf jeder Seite mit durchsichtigen Schutzfolien beklebt. Es empfiehlt sich dringend, beim Zusammenbau der Polarisator-Folien und λ/4-Plättchen Handschuhe zu tragen, damit nicht mit blanken Fingern auf die Folien oder Fenster gefasst wird.
- Seite 32 Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Polarisatorfolie einzuspannen. Schrauben Sie dann den RSP1D(/M)-Halter auf einen TR3 (TR75/M) Post und setzen Sie beides in einen Post-Halter mit BA1S(/M) Grundplatte, siehe Abbildung 15. Die Polarisator-Folie hat eine flache Kante – diese ist parallel zur Transmissionsrichtung. Die Orientierung der flachen Kante relativ zur Skala des Halters ist dabei egal –...
- Seite 33 Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 16: Photodetektor Abbildung 17 zeigt den Aufbau des Standfußes für das Bassin, das im Saccharimeter verwendet wird. Hierfür wird eine BA2(/M) Grundplatte an die Rückseite eines TR3 (TR75/M) Posts geschraubt und in einen Halter mit BA2(/M) Grundplatte gesteckt. Abbildung 17: Standfuß...
- Seite 34 Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 18: Halter für die 3D-Brille Das CPS532-C2 Lasermodul wird in den VC1/(M) Halter gelegt und mit dem Haltearm fixiert. Kontrollieren Sie, dass an der Unterseite des LDS5(-EC) Netzteils die richtige Spannung eingestellt ist. Zum Schluss bauen wir die Kinoleinwand auf –...
-
Seite 35: Aufbau Und Justierung Der 3D-Projektionen
Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 19: Aufbau der Kinoleinwand Aufbau und Justierung der 3D-Projektionen Der Aufbau des 3D-Projektion mittels des RealD-Verfahrens ist der komplexeste Teil dieses Versuchspakets, weshalb hier der Aufbau und die Justierung ausführlich diskutiert werden. -
Seite 36: Dias, Lampen Und Linsen Aufstellen
Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 20: Einstellen der Polarisatoren auf die Polarisator-Folien in der Brille Der Laser fällt durch die umgedrehte Brille, ist danach also linear polarisiert. Nun dreht man den linearen Polarisator dahinter bis kein Licht mehr am Schirm ankommt. - Seite 37 Für ungeübte Nutzer kann dieser Schritt etwas Zeit in Anspruch nehmen. Dies lässt sich mit Thorlabs‘ SM2A30 vereinfachen. Wird dieser auf die QTH10(/M) Lampe aufgeschraubt, so verringert sich der Durchmesser des Lichtkegels. Er bedeckt dann immer noch das gesamte Dia, aber der Durchmesser ist so verkleinert, dass es leichter ist, kein Licht am Dia vorbei passieren zu lassen.
-
Seite 38: Platzierung Der Filter Und Einstellung Der Λ/4-Plättchen
Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 22: Scharf stellen der Dia-Bilder mit den Linsen Verschieben Sie die Dias so, dass sich die Bilder so gut wie möglich überlagern. 6.2.3. Platzierung der Filter und Einstellung der λ/4-Plättchen ... - Seite 39 Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung Abbildung 23: Polarisatoren und λ/4-Plättchen im Strahlengang MTN004316-D03 Seite 36...
-
Seite 40: Finale Justierung
Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung 6.2.4. Finale Justierung In den vorangegangenen Punkten wurden alle Polarisatorfolien und λ/4-Plättchen richtig eingestellt, jetzt müssen noch die Bilder so überlagert werden, dass für den Betrachter wirklich ein 3D-Eindruck entsteht. Das Wichtige ist hier der Versatz zwischen den Bildern. Setzen Sie für die Feineinstellung die Brille auf. -
Seite 41: 3D Bilder
Polarisations- und 3D-Kino-Kit Kapitel 6: Aufbau und Justierung 3D Bilder In diesem Kit sind zwei unterschiedliche Sets von 3D Bildern enthalten: Pflanze (Pop-Out) Steine (Tiefeneffekt) Die Pflanze hat einen langen Stängel, der Dieses Bild zeigt zwei Steine und einen dem Beobachter entgegen zeigt. Beim Busch vor einer Hecke. -
Seite 42: Kapitel 7 Aufgaben Und Beispiele
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Aufgaben und Beispiele Versuche zur Polarisation 7.1.1. Vorversuch Aufgabe 1: Platzieren Sie zwei Polarisatoren vor dem Laser und stellen Sie sie zueinander senkrecht ein. Halten Sie nun den dritten Polarisator (Folie ohne Halter) zwischen die beiden senkrechten Polarisatoren und drehen Sie ihn. -
Seite 43: Vermessung Des Lasers
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 25: Photodetektorspannung über dem Drehwinkel des Polarisators zeigt den typischen Verlauf nach dem Gesetz von Malus 7.1.3. Vermessung des Lasers Aufgabe 3: Vermessen Sie den Polarisationszustand des Lasers. Durchführung: Positionieren Sie einen Polarisator vor dem Laser. Hinter den Polarisator wird nun der Photodetektor aufgestellt, wie in Abbildung 26 gezeigt. -
Seite 44: Bestimmung Der Orientierung Des Λ/4-Plättchens
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Beispiel: Eine Beispielmessung ist in Abbildung 27 gezeigt. Die Photodiodenspannung ist über dem Polarisator-Drehwinkel aufgetragen, einmal in einer linearen Darstellung und einmal in einem Polardiagramm. Abbildung 27: Beispiel für den Polarisationszustand eines CPS532-C2 Lasermoduls In diesem Fall ist der Laser recht linear. -
Seite 45: Verhalten Des Λ/4-Plättchens Für Grünes Licht
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 28: Bestimmung der Orientierung des λ/4-Plättchens: Der Laser fällt auf einen linearen Polarisator, hinter dem das λ/4-Plättchen aufgestellt ist. Danach ist der zweite lineare Polarisator, der senkrecht zum ersten steht. Am Schluss misst der Photodetektor die Intensität. -
Seite 46: Saccharimetrie
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 29: Messung des Polarisationszustands hinter dem λ/4-Plättchen, das im 45°- Winkel zur einfallenden Polarisation steht. Das transmittierte Licht ist fast vollständig zirkular polarisiert. 7.1.6. Saccharimetrie Aufgabe 6: Tritt linear polarisiertes Licht durch eine Zuckerlösung, dann wird die Polarisation proportional zur Konzentration und zur Länge des Lichtwegs durch die Zuckerlösung gedreht. - Seite 47 Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Füllen Sie nun das Glas-Bassin mit der gewünschten Menge an Zucker und Wasser (optimale Werte: s. Beispiel). Wählen Sie die Konzentration dafür am besten so nah wie möglich an der Sättigungsgrenze, d.h. etwa bei 0,3 / Stellen Sie nun das Glas-Bassin zwischen die Polarisatoren.
- Seite 48 Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 31: Beispielmessung im Saccharimeter. Der Drehwinkel der Polarisationsebene ist eine lineare Funktion der Zuckerkonzentration. Die Proportionalitätskonstante dieser linearen Funktion (vgl. Formel (16)) ist 128,8 ° / . Aufgabe 7: Bestimmen Sie den Zuckergehalt eines Softdrinks Ihrer Wahl. Durchführung: Bei diesem Versuchsteil ist natürlich darauf zu achten, dass ein Getränk verwendet wird, das eine sinnvolle Transmission aufweist.
-
Seite 49: Spannungsdoppelbrechung
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Aufgabe 8: Zu vielen Softdrinks gibt es mittlerweile eine „light“ oder „zero“-Variante. Was erwarten Sie hier für die Polarisationsdrehung? Durchführung: „light“-Produkte erreichen den süßlichen Geschmack durch andere Zusatzstoffe als Zucker, dessen Menge oft mit „0 g“ angegeben ist. Bei unseren Tests mit „zero“-Produkten gab es in der Tat keine Polarisationsdrehung. -
Seite 50: Verfahren Mit Rot-Cyan-Brillen
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 33: Ein Optikkästchen vor einem Computermonitor (links). Das rechte Bild zeigt die Situation mit einem linearen Polarisator vor der Kamera, der senkrecht zur Polarisationsrichtung des Monitorlichts steht. Aufgabe 10: Untersuchen Sie andere transparente Objekte/Materialien auf Spannungsdoppelbrechung, z.B. -
Seite 51: Projektion Mit Linearen Filtern
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 34: 3D-Projektion mit rot/cyan Filtern. 3D-Projektion mit linearen Filtern Aufgabe 13: Bauen Sie eine 3D-Projektion mit linearen Polarisatoren auf. Was sind die Probleme dieser Variante? Was passiert, wenn auf weißes Papier projiziert wird? Durchführung: Als erster Schritt müssen die Polarisatoren auf die verwendete Brille eingestellt werden. -
Seite 52: 3D-Projektion Mit Reald-Verfahren
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Abbildung 35: 3D-Projektion mit linearen Polarisatoren. 3D-Projektion mit RealD-Verfahren 7.4.1. Vorversuche mit der Brille Aufgabe 14: Verwenden Sie eine linear polarisierte Lichtquelle, um sich plausibel zu machen, wie die 3D-Brille aufgebaut ist. Durchführung: Die Grundidee ist die Brille jeweils auf Vorder- und Rückseite zu drehen: ... -
Seite 53: Projektion
Polarisations- und 3D-Kino-Kit Kapitel 7: Aufgaben und Beispiele Durchführung: Dieser Aufgabenteil zeigt sehr schön den Phasensprung des Lichts bei der Reflektion: Schließen wir gedanklich das linke Auge – dann sehen wir uns mit dem rechten Auge im Spiegel. Das Licht, das vom rechten Auge auf den Spiegel trifft dreht seine Polarisation (Phasensprung!) und wird auf dem Rückweg zum rechten Auge entsprechend geblockt. -
Seite 54: Kapitel 8 Aufgabensammlung
Polarisations- und 3D-Kino-Kit Kapitel 8: Aufgabensammlung Aufgabensammlung Aufgabe 1: Platzieren Sie zwei Polarisatoren vor dem Laser und stellen Sie sie zueinander senkrecht ein. Halten Sie nun den dritten Polarisator (Folie ohne Halter) zwischen die beiden senkrechten Polarisatoren und drehen Sie ihn. Was beobachten Sie und warum? Aufgabe 2: Zeigen Sie die Gültigkeit des Gesetzes von Malus. -
Seite 55: Kapitel 9 Troubleshooting Und Kommentare
Polarisations- und 3D-Kino-Kit Kapitel 9: Troubleshooting und Kommentare Troubleshooting und Kommentare Die mit dem Photodetektor gemessenen Kurven stimmen nicht mit der Theorie überein (z.B. Gesetz von Malus). Eine Photodiode ist nur in einem gewissen Bereich linear. Wird sie zu stark beschienen oder ist der Abschlusswiderstand falsch gewählt, so ist die Spannung nicht mehr proportional zur Intensität des einfallenden Lichts. - Seite 56 Polarisations- und 3D-Kino-Kit Kapitel 9: Troubleshooting und Kommentare verwischt. Dies zeigt, dass die selbst verstellbaren Folien und Plättchen hilfreich sind, da man mit ihnen ein optimales Ergebnis erhält. Seite 53 Rev H, 10. Dezember 2018...
-
