KLD101 K-Würfel-Lasertreiber
Abbildung 18
2. Wählen Sie im Feld "Polarität" entweder "Anode" geerdet oder "Kathode" geerdet, je nachdem, was
zutreffend ist.
3. Klicken Sie auf das Kontrollkästchen "Persist Settings to Hardware", um die Einstellungen im Gerät zu
speichern. Diese Einstellungen werden dann beim Einschalten geladen.
4. Klicken Sie auf OK, um das Fenster zu schließen.
5.4.2
Einstellen der Strombegrenzung für die Laserdiode
Wie bereits in Abschnitt 3.4.3. erläutert, muss die Stromgrenze für die Laserdiode so eingestellt werden, dass
die Diode nicht übersteuert wird.
1. Wählen Sie die Registerkarte 'Max Current'.
Abbildung 19
2. Klicken Sie auf das Kontrollkästchen 'Enable Max Laser Current Adjustment'. Wenn dieses Kästchen
aktiviert ist, sinkt der maximale Laserstrom sofort auf den niedrigstmöglichen Wert (etwa 17,0 mA).
Dies dient dem Schutz der Laserdiode, so dass die Einstellung des maximalen Laserstroms immer mit
dem niedrigstmöglichen Wert beginnt.
3. Wenn der maximale Laserdiodenstrom bereits bekannt ist, kann die Einstellung bei ausgeschalteter
Laserdiode vorgenommen werden. Klicken Sie auf die Auf- und Abwärtspfeile, um den Laserstrom
einzustellen, bis der gewünschte Wert erreicht ist.
4. Wenn die maximale Einstellung der Laserdiode bei eingeschalteter Laserdiode erfolgen soll, schalten
Sie den KEY SWITCH auf der Vorderseite des Moduls auf ON und aktivieren Sie das Kontrollkästchen
"Adjust with Output On" auf der grafischen Benutzeroberfläche. Klicken Sie auf die Pfeile, um den
Antriebsstrom langsam zu erhöhen, bis die auf dem Leistungsmesser angezeigte Leistung den
gewünschten Wert erreicht.
Achten Sie darauf, die im Datenblatt angegebene Höchstleistung nicht zu überschreiten, und
berücksichtigen Sie die in Abschnitt 3.5.3 beschriebenen möglichen thermischen Auswirkungen. Es
wird dringend empfohlen, die für die jeweilige Laserdiode angegebene maximale Laserleistung
deutlich zu unterschreiten (mindestens 20%). Beachten Sie auch, dass sich die Änderungsrate
beschleunigt, wenn Sie die Auf- und Abwärtspfeile anklicken und gedrückt halten. Diese Funktion ist
vorgesehen, damit große Änderungen schneller vorgenommen werden können, sie kann aber auch
Rev. C, August, 2022

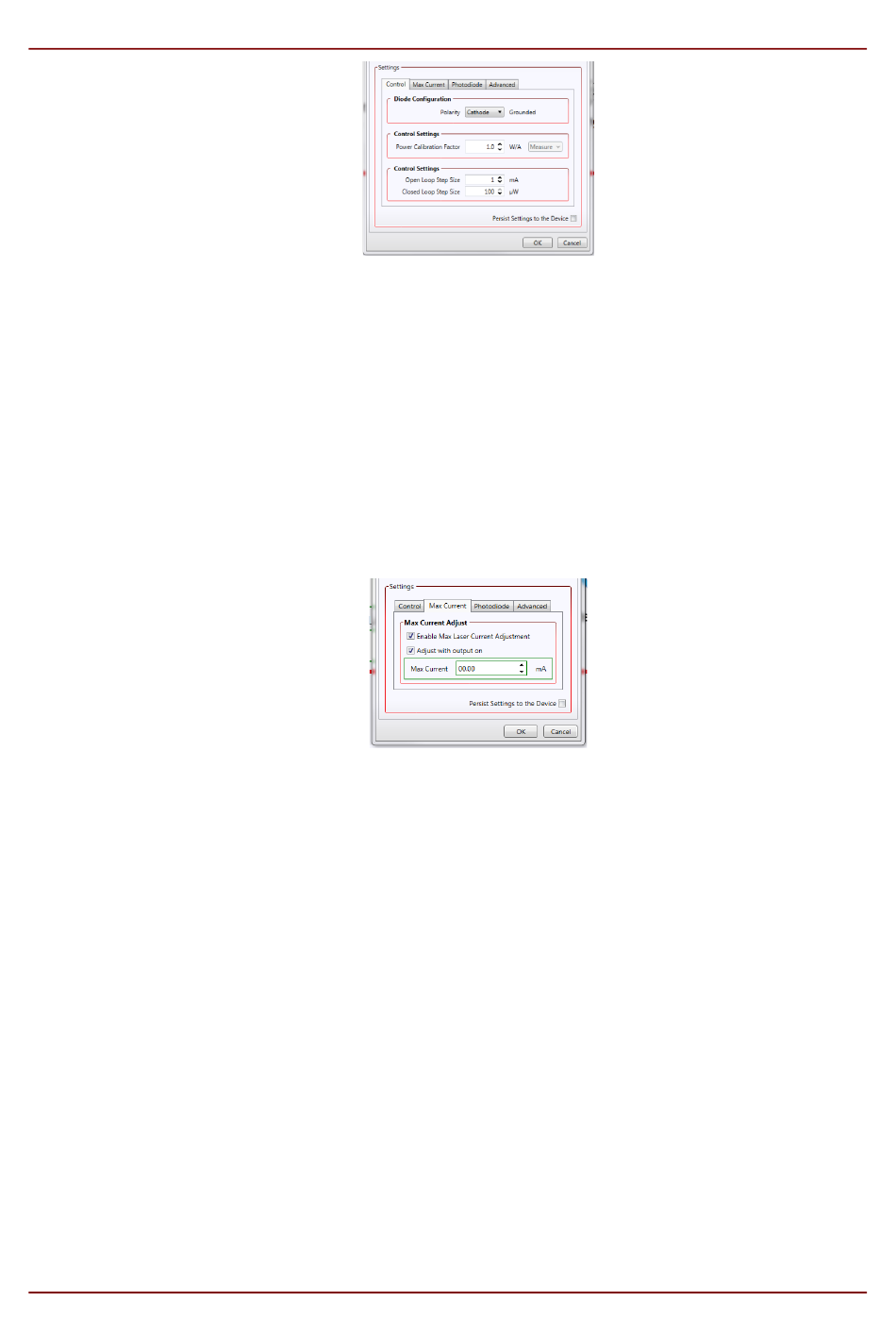

Lasertreiber-Einstellungsfeld - Registerkarte Steuerung
Lasertreiber-Einstellungsfeld - Registerkarte "Max Current
Page 31
