KLD101 K-Würfel-Lasertreiber
Alternativ kann der Kontakt extern gesteuert werden; der Benutzer kann die Stifte mit einem fernbetätigten
(normalerweise offenen) Schalter verbinden (z. B. einer Anzeige für offene Türen), der geschlossen werden
muss, bevor das Gerät in Betrieb genommen werden kann. In diesem Fall muss der Widerstand der Verbindung
<430Ω. sein.
Der Verriegelungseingang dient auch als externer LED-Treiberausgang für "Laser ein". Zur optischen Anzeige
des Laserbetriebs kann eine LED an den Interlock-Eingang angeschlossen werden. Wenn diese Option
gewünscht wird, kann jede Standard-LED verwendet werden, die eine Vorwärtsspannung von weniger als 3
Volt hat. Die meisten gängigen roten, orangefarbenen, gelben und grünen LEDs erfüllen diese Bedingung.
Bei offenem Stromkreis liegt der INTERLOCK-Pin (Pin 1) bei etwa +5,0 V. Wenn er kurzgeschlossen ist, beträgt
der Strom typischerweise 10mA.
Die Verriegelungsleitungen können dauerhaft kurzgeschlossen werden, wenn keine Verriegelungsfunktion
erforderlich ist. Diese Option sollte NUR verwendet werden, wenn die Verwendung des Produkts kein
Sicherheitsrisiko darstellt.
3.7
Zurücksetzen der Werkseinstellungen
So setzen Sie das Gerät auf seine Standardeinstellungen zurück
1. Ausschalten des Geräts
2. Drücken und halten Sie die Tasten ENABLE und MENU.
3. Schalten Sie den Strom ein.
4. 3 Sekunden warten und dann die Tasten loslassen.
Das Gerät wird mit den Werkseinstellungen hochgefahren.
Page 16

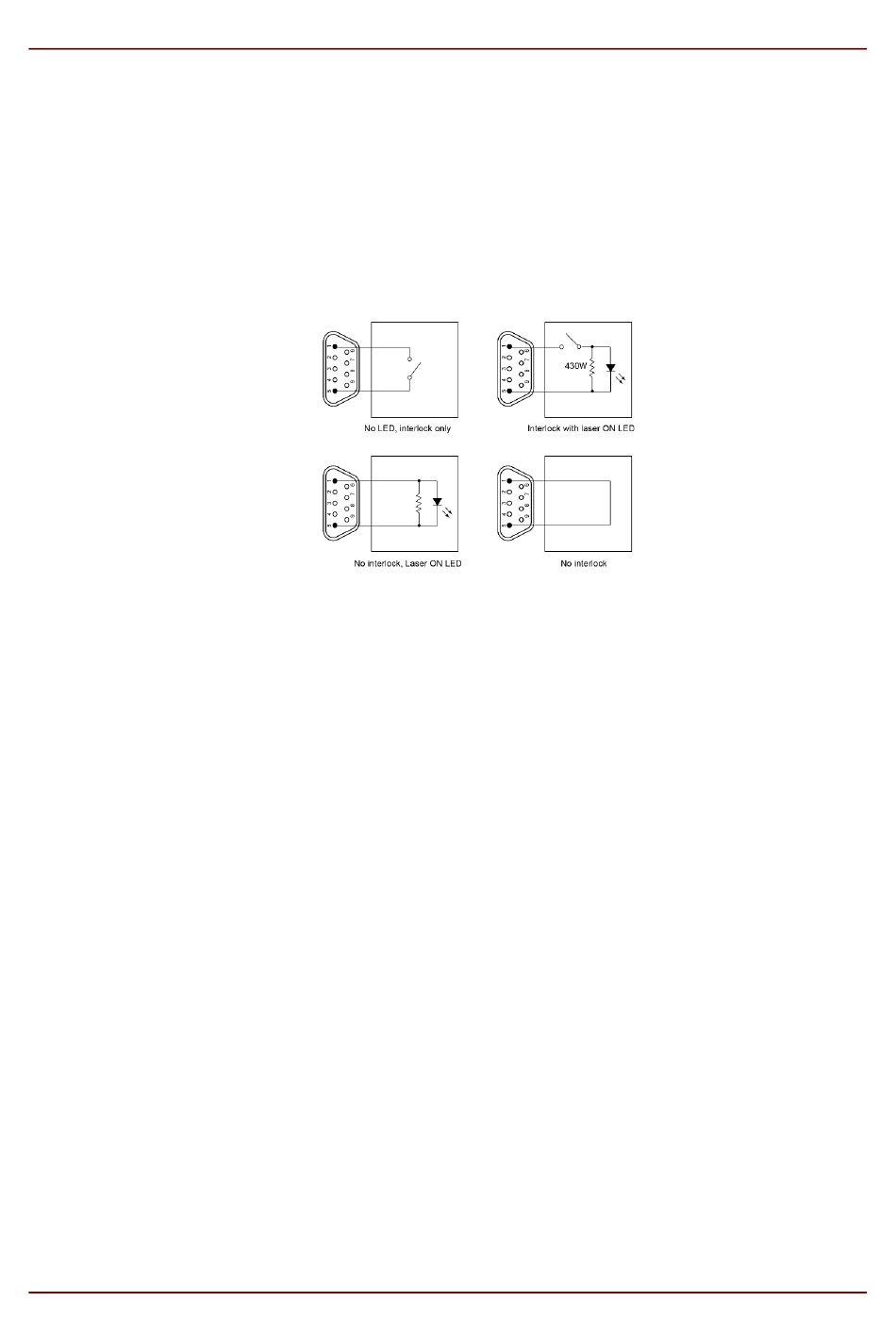

Abbildung 12
Interlock-Verbindungsoptionen
ETN039196-D03
