KLD101 K-Würfel-Lasertreiber
6.2.4
Registerkarte "Erweitert

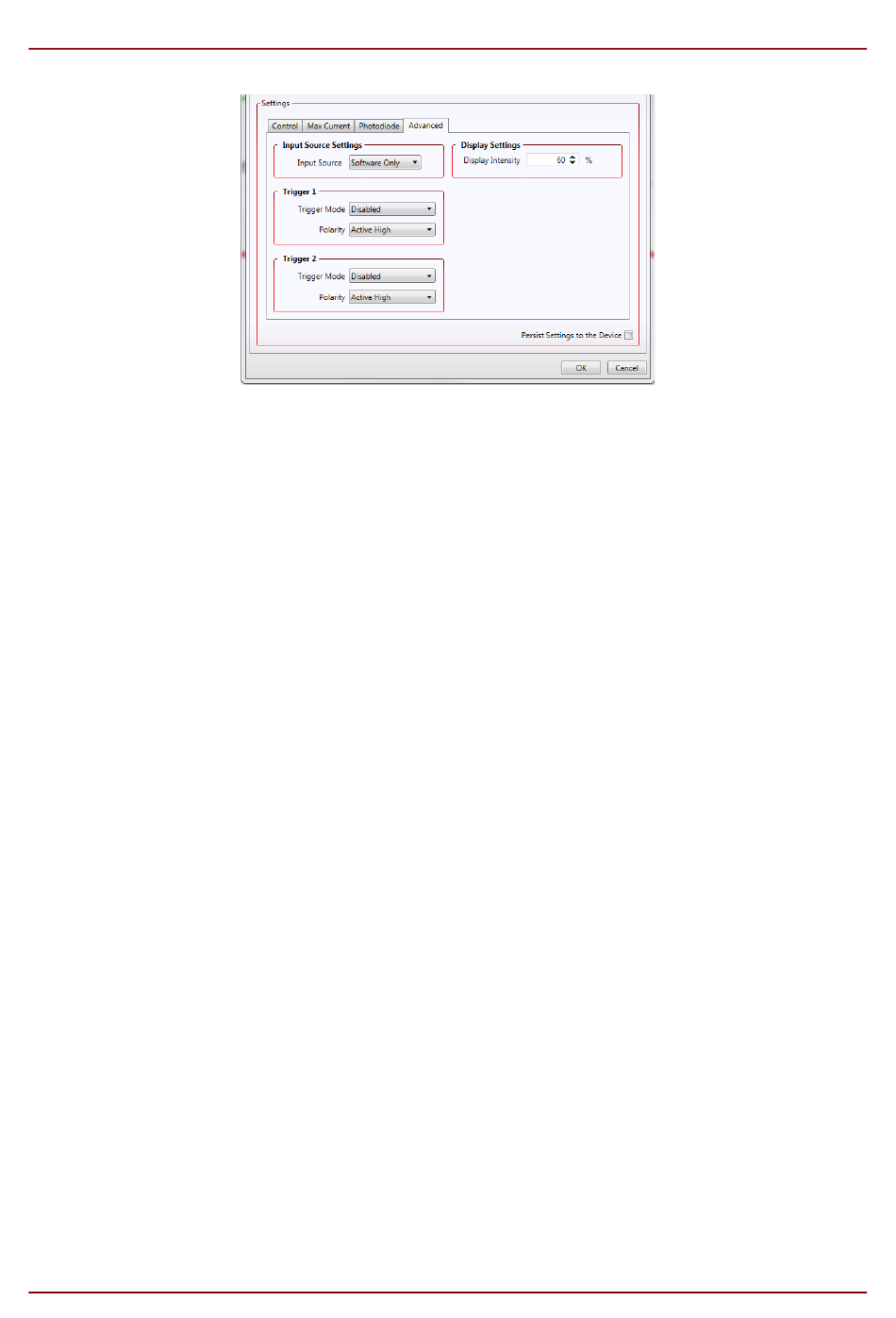

Abbildung 28
Lasertreiber Erweiterte Registerkarte
Eingangsquelle - die Quelle(n), die die Ausgabe des Lasergeräts steuern:
Wenn Nur Software ausgewählt ist, reagiert das Gerät nur auf Software-Befehle und die Ausgabe an den Laser
ist diejenige, die mit den Bedienelementen auf dem GUI-Panel (oder ggf. mit Software-Meldungen) eingestellt
wurde.
Bei Auswahl von Potentiometer ist der Ausgang die Summe aus dem über die grafische Benutzeroberfläche
(oder Softwarebefehl) und dem über das obere Bedienfeld eingestellten Wert.
Wenn Externes Signal ausgewählt ist, reagiert das Gerät nur auf das analoge Signal am SMA-Anschluss EXT IN
auf der Rückseite
(0 bis 10 V).
Wenn der EXT IN zur Modulation verwendet wird, arbeitet der KLD im Hybrid-Konstantstrommodus. Der KLD
sucht nach der Laserschwelle und schaltet dann auf Strommodulation um.
Display Intensity - bestimmt die Helligkeit der Bedienfeldanzeige.
Geben Sie einen Wert zwischen 30 und 100% ein.
Auslöser 1 und Auslöser 2
Wenn der IO-Port zur Triggerung verwendet wird, ist er flankenempfindlich, d.h. er muss einen Übergang vom
inaktiven zum aktiven logischen Zustand (Low zu High oder High zu Low) erleben, damit der Triggereingang
erkannt wird. Aus demselben Grund führt ein anhaltender logischer Pegel nicht zu wiederholten
Triggersignalen. Der Triggereingang muss erst in seinen inaktiven Zustand zurückkehren, um den nächsten
Trigger auszulösen.
Eingangs-Trigger-Modi
Wenn die IO-Ports als Eingang konfiguriert sind, können sie als allgemeiner digitaler Eingang oder zum
Auslösen einer Reihe von Aktionen verwendet werden:
Deaktiviert - Der Trigger-IO ist deaktiviert.
Allgemeiner Eingang - Logikeingang für allgemeine Zwecke (lesen Sie die Statusbits mit Hilfe der
Softwaremeldungen aus - weitere Einzelheiten finden Sie in der Hilfedatei).
Ausgangs-Trigger-Modi
