KLD101 K-Würfel-Lasertreiber

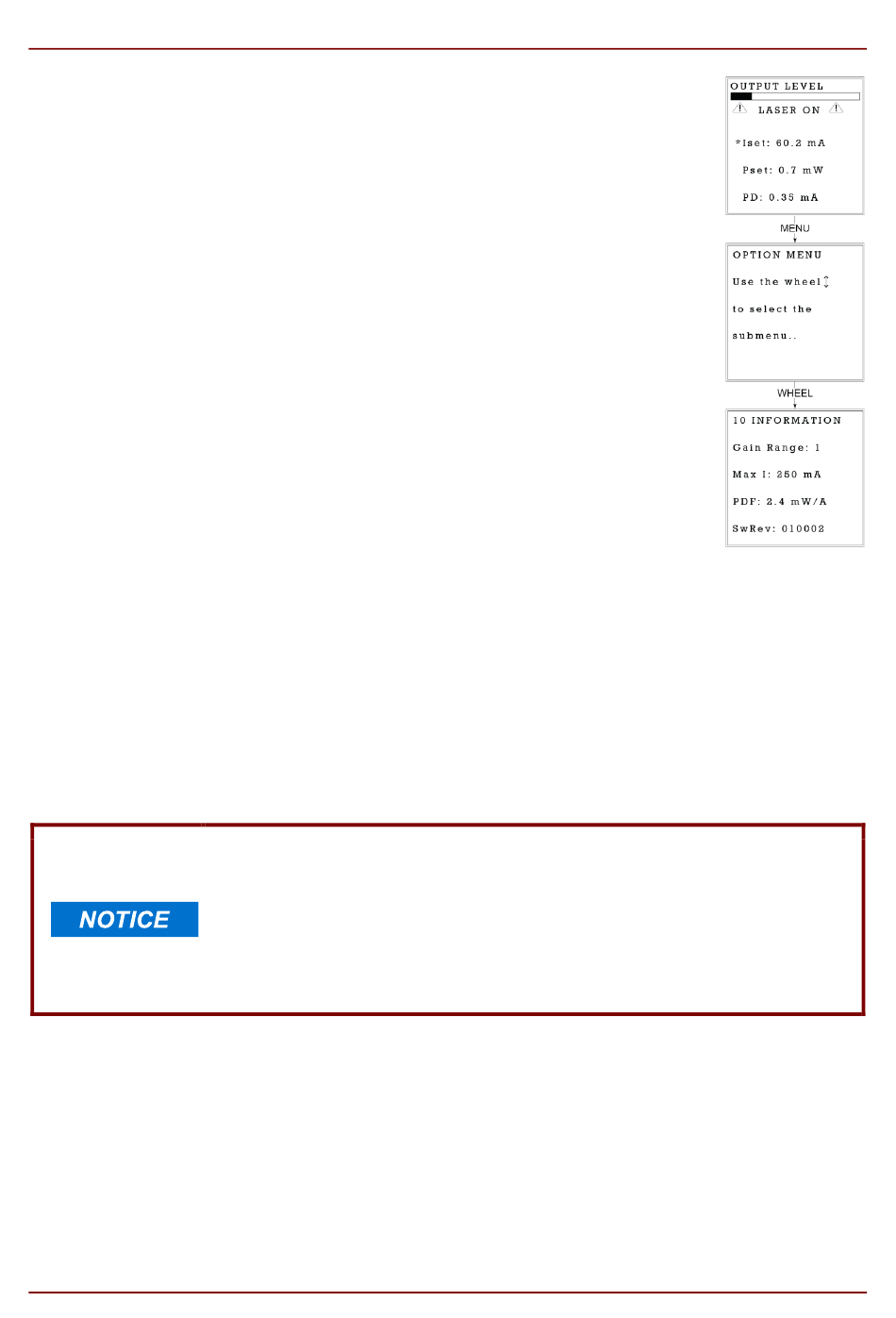

4.4.11 Menüpunkt - 10 INFORMATIONEN
Mit dieser Option werden die aktuellen Einstellungen für Gain Range, Max Current, Max
Power und die Software-Versionsnummer angezeigt.
Drücken Sie die Taste MENU und verwenden Sie dann das Rad, um durch die
Menüoptionen zu blättern.
Drücken Sie die MENU-Taste, um die Option INFORMATIONEN aufzurufen.
Die aktuellen Einstellungen für den Verstärkungsbereich, die maximale Stromstärke, die
maximale Leistung und die Softwareversionsnummer werden angezeigt.
Drücken Sie die Taste MENU, um zur Hauptbetriebsanzeige zurückzukehren. Das Gerät
kehrt nach 5 Sekunden automatisch zur Betriebsanzeige zurück.
4.5
Tutorial zum manuellen Betrieb
Bevor der Laserdiodentreiber verwendet werden kann, muss er für den Betrieb mit der spezifischen
Laserdiode, die er ansteuern soll, konfiguriert werden. Im folgenden Abschnitt wird erläutert, wie das Gerät
über das GUI-Einstellungsfeld eingerichtet werden kann, und es wird davon ausgegangen, dass die in Abschnitt
4.3. beschriebenen Vorbereitungen bereits durchgeführt wurden.
1. Führen Sie die mechanische Installation wie in Abschnitt 3.2. und Abschnitt 4.3. beschrieben durch.
2. Schließen Sie eine Laserdiode an die Buchse LD OUT auf der Rückseite des Geräts an und stellen Sie
sicher, dass die Verriegelungsverbindung richtig hergestellt ist - siehe Abschnitt 3.6. und Abschnitt 4.3.
3. Setzen Sie den INTERLOCK-Stift ein - siehe Abschnitt 3.6.
4. Schließen Sie das Steuergerät an die Stromversorgung an.
5. Verbinden Sie das Netzteil mit der Hauptstromversorgung.
6. Schalten Sie das Gerät mit dem Schalter an der Frontplatte ein.
7. Windows® sollte die neue Hardware erkennen. Warten Sie, während Windows® die Treiber für die
neue Hardware installiert.
Nach dem Einschalten des Geräts dauert es etwa 5 Sekunden, bis die Aufwärmphase abgeschlossen
ist; während dieser Zeit wird der folgende Bildschirm angezeigt.
Rev. C, August, 2022
Vergewissern Sie sich bei Punkt (4), dass der Netzschalter an der Vorderseite des
Geräts ausgeschaltet ist, bevor Sie den K-Cube mit Strom versorgen. Schalten Sie
den K-Cube immer über den ON-Schalter ein. Schließen Sie den K-Cube NICHT an
eine externe Spannungsversorgung an. Andernfalls (d. h. bei "Hot Plugging")
besteht die Gefahr einer dauerhaften Beschädigung des Geräts. Um das Gerät
auszuschalten, schalten Sie den Netzschalter aus, bevor Sie die Stromversorgung
unterbrechen.
