KLD101 K-Würfel-Lasertreiber
6.2
Einstellungen Panel
Wenn die Schaltfläche "Einstellungen" auf dem GUI-Panel angeklickt wird, wird das Fenster "Einstellungen"
angezeigt. In diesem Fenster können Daten wie z. B. die Anzeigeeinheiten der Frontplatte und die
Eingangsquellen eingegeben werden. Beachten Sie, dass alle diese Parameter über programmierbare
Äquivalente verfügen, die über die Methoden und Eigenschaften dieses Controls zugänglich sind (weitere
Einzelheiten finden Sie im Programmierhandbuch in der Online-Hilfe des Servers, auf die Sie über das
Windows-Startmenü zugreifen können).
6.2.1
Registerkarte "Kontrolle

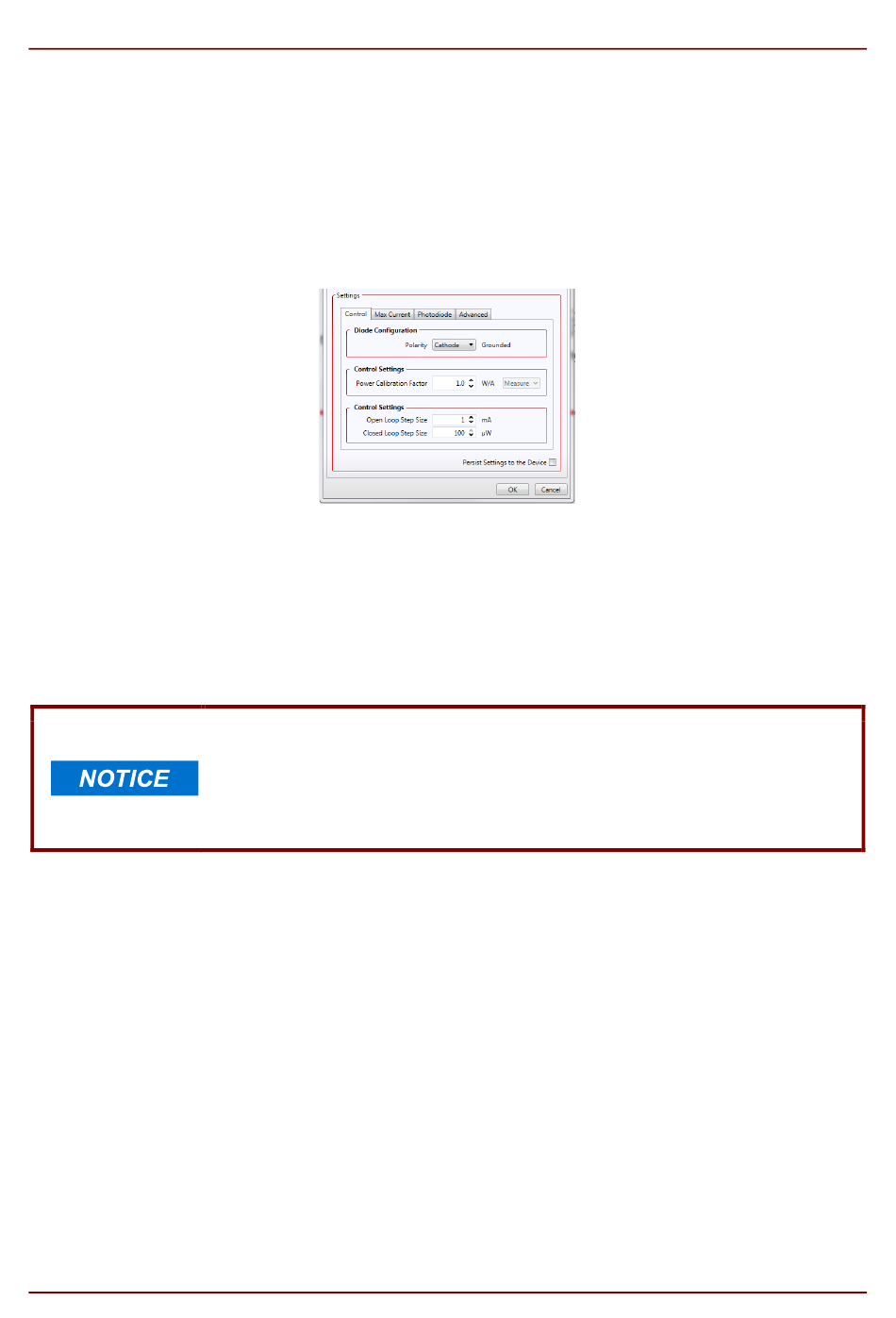

Abbildung 25
Diodenkonfiguration - Normalerweise ist das Gehäuse einer Laserdiode entweder mit der Anode oder mit der
Kathode der Diode elektrisch verbunden. Daraus ergeben sich zwei übliche Konfigurationen: Anode geerdet
(AG) und Kathode geerdet (CG). Dies kann aus dem Datenblatt der Laserdiode entnommen werden und das
Gerät sollte dementsprechend mit dem D-Typ-Anschluss des KLD101 verbunden werden - siehe Abschnitt
3.4.1.
Polarität - Wählen Sie entweder Anode oder Kathode, je nachdem, was zutreffend ist.
Leistungskalibrierungsfaktor- Jede Laserdiode hat eine spezifische Beziehung zwischen der Ausgangsleistung
und dem Photodiodenstrom. Mit diesem Parameter wird der Kalibrierungsfaktor für die Umrechnung
zwischen diesen beiden Werten festgelegt.
Der Kalibrierungsfaktor kann zwischen 0,00001 und 10.000 eingestellt werden.
Wenn er zum Beispiel auf '10' eingestellt ist, ergibt ein Photodiodenstrom von 1mA eine Ausgangsleistung von
10mW.
Steuerungseinstellungen
Die Einstellungen bestimmen die Schrittgröße, die verwendet wird, wenn die Laserleistung über die GUI
erhöht oder verringert wird. Die Schrittgröße des offenen Regelkreises wird im Bereich von 0,01 bis 10 mA
eingestellt, während die Schrittgröße des geschlossenen Regelkreises im Bereich von 0,1 bis 100 µW
eingestellt wird.
Einstellungen auf der Hardware beibehalten- Die Einstellungen auf dieser Registerkarte können im Gerät
selbst gespeichert werden, so dass diese Einstellungen beim nächsten Einschalten des Geräts automatisch
übernommen werden. Dies ist nützlich, wenn der Treiber das nächste Mal manuell verwendet wird, ohne dass
ein PC und eine USB-Verbindung vorhanden sind. Der zuvor beschriebene Parameter Power Control Source ist
Page 36
Lasertreiber-Einstellungsfeld - Registerkarte Steuerung
Stellen Sie sicher, dass die richtige Polarität ausgewählt ist. Wenn die falsche
Polarität gewählt und die Laserdiode eingeschaltet wird, versucht das Gerät, Strom
in eine verkehrt herum angeschlossene Laserdiode zu treiben. Obwohl die Open-
Loop-Schaltung dies erkennt und den Ausgang deaktiviert, kann die kurzzeitige
Verpolung die Diode dennoch durch einen Durchschlag beschädigen.
ETN039196-D03
