KLD101 K-Würfel-Lasertreiber
Kapitel 6
Software-Referenz
6.1
GUI-Panel

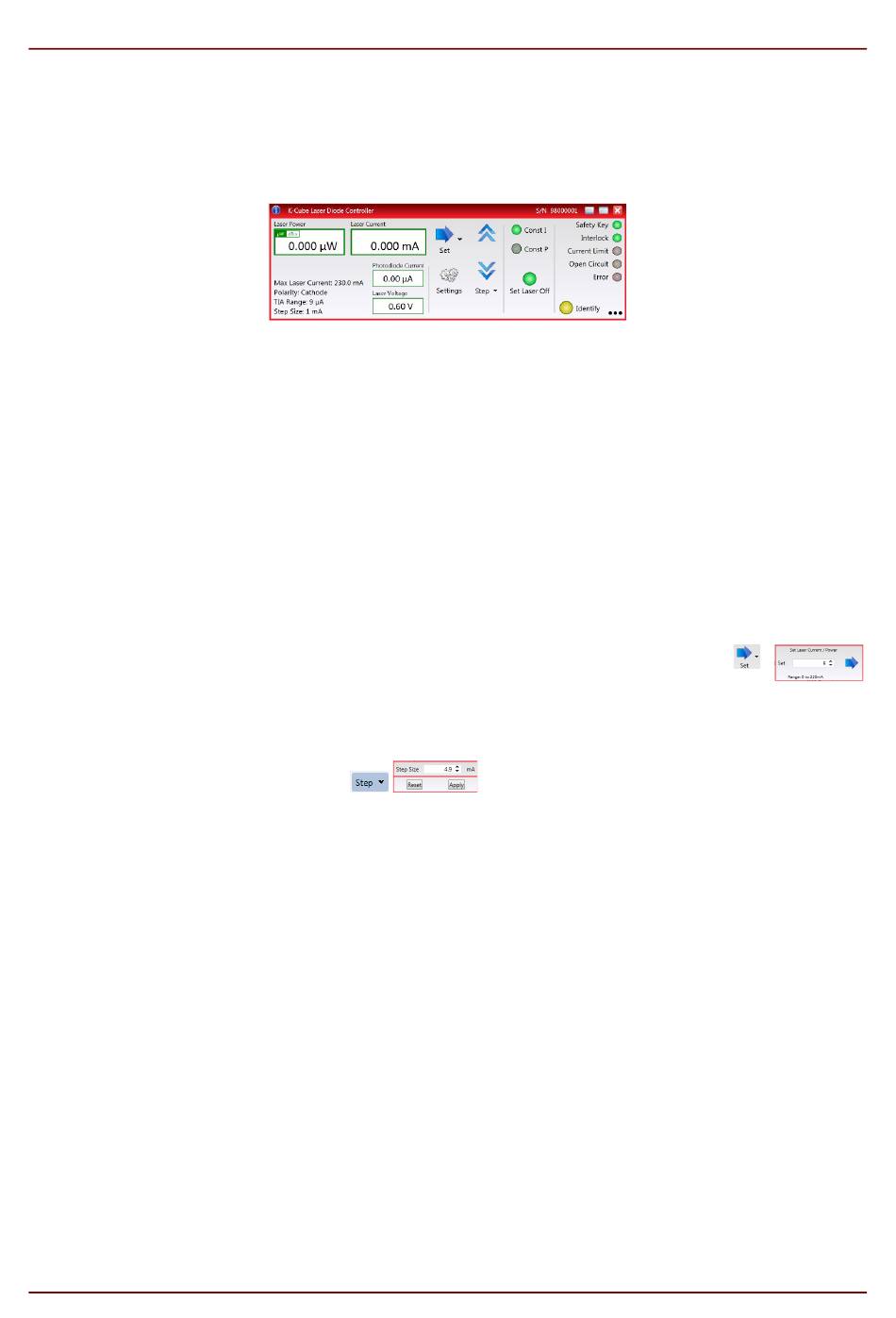

Der folgende Screenshot zeigt die grafische Benutzeroberfläche (GUI), die beim Zugriff auf den Treiber über
die Kinesis-Software angezeigt wird.
Abbildung 23
KLD101 Laserdiodentreiber Software GUI
Die Seriennummer des KLD101, das mit dem GUI-Panel verbunden ist, wird in der oberen rechten Ecke
angezeigt. Diese Information sollte immer angegeben werden, wenn Sie den Kundensupport anfordern.
Laserleistungsanzeige- zeigt die Ausgangsleistung der Laserdiode (LP). Anmerkung. Der Maximalwert ist
abhängig von der Photodiodenstromanzeige (PC), dem Photodiodenstrombereich, der während der
Selbstkalibrierung (Abschnitt 3.4.4. und Abschnitt 6.2.3.) eingestellt wurde, und dem Kalibrierungsfaktor
Watt/Ampere, der im Einstellungsfeld angegeben wurde (siehe Abschnitt 6.2.1.)
µW- und dBm-LEDs- leuchten, wenn die zugehörigen Anzeigeeinheiten ausgewählt sind.
Laserstromanzeige- zeigt den an die Laserdiode (LC) angelegten Treiberstrom an. Der maximal verfügbare
Wert hängt von der Begrenzung des Treiberstroms für die Laserdiode ab, die über das Bedienfeld
"Einstellungen" eingestellt wird - siehe Abschnitt 3.4.3.
Taste einstellen- wird verwendet, um den Laserstrom/die Laserleistung auf einen
bestimmten absoluten Wert einzustellen, der in dem Pop-up-Fenster festgelegt wird, das
erscheint, wenn die Schaltfläche angeklickt wird.
Schritt-Tasten- wird verwendet, um die Ausgangsleistung oder den Strom der Laserdiode schrittweise nach
oben oder unten zu verändern. Die Schrittgröße wird im Fenster "Schritt" eingestellt, das durch Anklicken der
Pfeilschaltfläche "Schritt" angezeigt wird.
Taste Laser einschalten- schaltet den Treiberstrom für die Laserdiode EIN und AUS.
Der Lasertreiberausgang kann nur aktiviert werden, wenn die Verriegelungsverbindung hergestellt ist und der
Schlüsselschalter eingeschaltet ist.
Photodiodenstromanzeige- zeigt den Photodiodenstrom (PC) an. Der Maximalwert hängt vom
Fotodiodenstrombereich ab, der während der Selbstkalibrierung eingestellt wurde (Abschnitt 3.4.4.)
Laserspannungsanzeige- zeigt die Steuerspannung der Laserdiode an. Für geerdete Kathodenlaserdioden ist
die Spannung positiv, für geerdete Anodendioden ist sie negativ.
Const P & Const I Tasten- der KLD101 Laserdiodentreiber kann entweder im Konstantstrom- oder im
Konstantleistungsmodus betrieben werden.
Im Konstantstrommodus (CONST I) wird ein konstanter Treiberstrom an die Laserdiode angelegt. Aufgrund
von Temperaturschwankungen führt dies jedoch nicht zu einer konstanten optischen Ausgangsleistung. Wenn
sich die Diode erwärmt, ändert sich die optische Leistung im Vergleich zum ersten Einschalten merklich. Auch
Änderungen der Umgebungstemperatur wirken sich auf die Leistung aus. Dieser Modus wird verwendet, wenn
das geringste Rauschen und die höchste Reaktionsgeschwindigkeit erforderlich sind. Bei den meisten
Anwendungen in diesem Modus muss auch die Temperatur durch einen zusätzlichen Temperaturregler
stabilisiert werden. Thorlabs bietet für solche Anwendungen den TTC001 TEC Controller T-Cube an, siehe
www.thorlabs.com für weitere Details.
Page 34
ETN039196-D03
