KLD101 K-Würfel-Lasertreiber
3.2.3

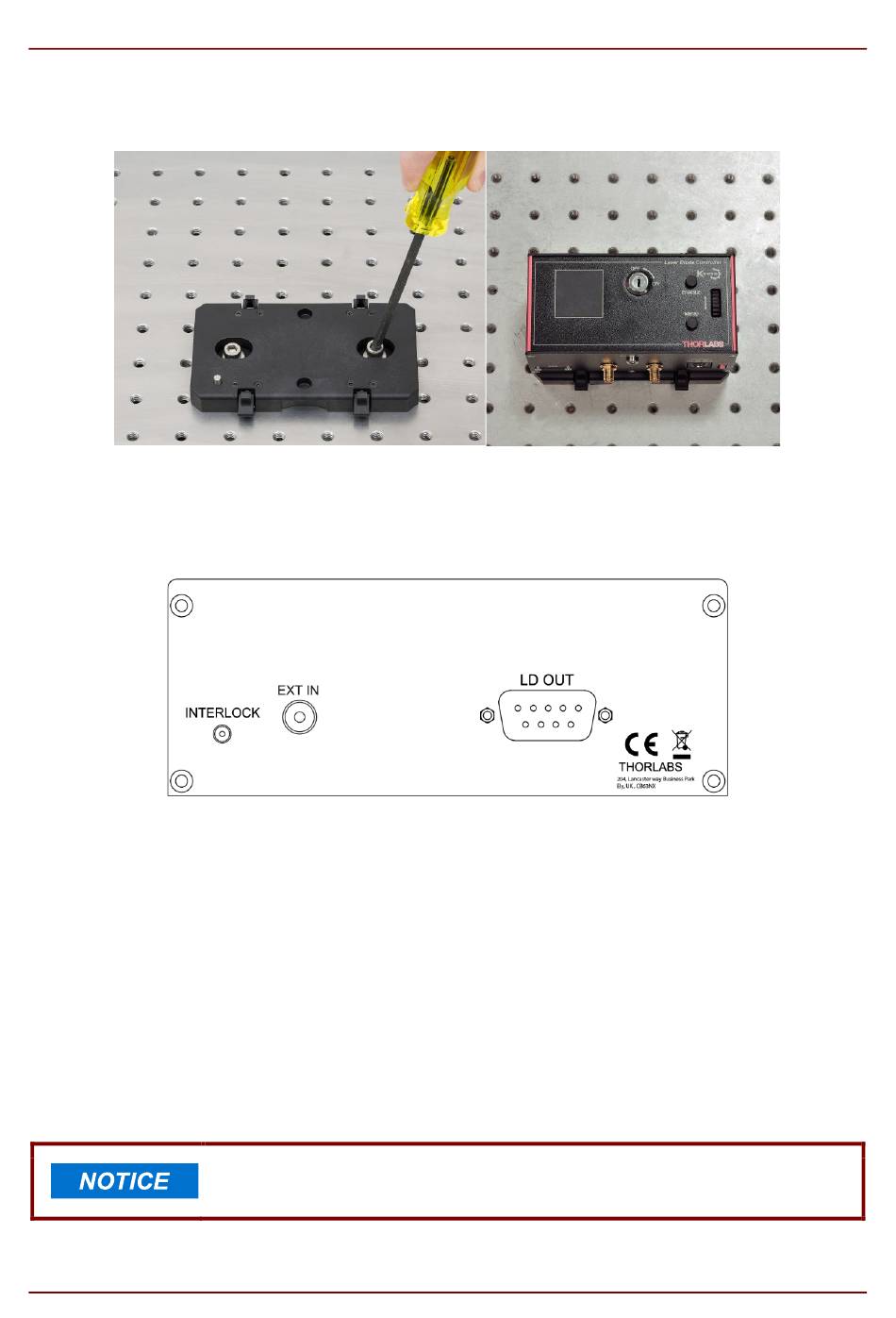

Verwendung der Grundplatte
Die Grundplatte muss vor der Montage des K-Cubes mit der Arbeitsfläche verschraubt werden, wie unten
dargestellt. Der K-Würfel wird dann auf zwei Dübeln in der Grundplatte befestigt und mit vier Clips gesichert.
3.3
Elektrische Installation
3.3.1
Rückwand
INTERLOCK- Der Controller ist mit einer Funktionsverriegelung und einem Schlüsselschalter ausgestattet. Der
Schlüsselschalter muss eingeschaltet, der INTERLOCK-Stift eingesteckt und ein Kurzschluss zwischen den
Interlock-Klemmen des LD OUT-Steckers (Stifte 1 und 5 - siehe Abschnitt 3.6.) angelegt werden, bevor das
Gerät aktiviert werden kann.
Die INTERLOCK-LED auf dem GUI-Bedienfeld leuchtet grün, wenn der "Interlock"-Pin angeschlossen ist, rot,
wenn der Stromkreis offen ist - siehe Abschnitt 6.1.
Legen Sie keine Spannung an diesen Stecker an.
LD OUT- (9-poliger D-Typ) - Der 'LD OUT'-Anschluss gibt eine Reihe von elektrischen Anschlüssen frei, die für
den Anschluss der Laserdiode oder Fotodiode verwendet werden - siehe Abschnitt 7.2 .
EXT IN- (SMA-Anschluss) – Dient zur Steuerung der Intensität des Laserausgangs von einer externen Quelle.
Dieser Eingang kann mit einer Spannungsquelle von 0 bis 10 V betrieben werden. Die Eingangsimpedanz
beträgt 16 kΩ.
Page 8
Abbildung 5
Abbildung 6
Thorlabs liefert eine Vielzahl von SMA-zu-BNC-Adapter- und Verlängerungskabeln.
Bitte besuchen Sie www.Thorlabs.com für weitere Details.
Verwendung der Grundplatte
Anschlüsse auf der Rückseite
ETN039196-D03
