KLD101 K-Würfel-Lasertreiber
8. Geben Sie den Kalibrierungsfaktor in das Feld "W/A Calib Factor" ein.
9. Klicken Sie auf das Kontrollkästchen "Einstellungen auf der Hardware beibehalten" und dann auf OK.
5.5
Modulation des Ausgangs der Laserdiode
Es ist möglich, dass eine Anwendung eine zeitabhängige Ausgabe anstelle der normalen konstanten Ausgabe
erfordert. Dies wird durch den Anschluss eines modulierenden Signals an den rückseitigen Anschluss EXT IN
erreicht. Der Spannungsbereich ist -0V (0%) bis 10V (100%), der Eingangswiderstand beträgt 16 kΩ.
Der externe Eingang ist immer so skaliert, dass 0 bis 10 V 0 bis ILIM (im offenen Regelkreis) oder 0 bis zur
maximalen optischen Leistung (im geschlossenen Regelkreis) entspricht, unabhängig vom Wert von ILIM oder
PMax.
Wenn beispielsweise der maximale Laserstrom auf 75mA eingestellt ist, dann ergibt 0 bis 10 V einen
Ausgangsstrom von 0 bis 75mA (d.h. die Transkonduktanz des Systems ist nicht konstant, sondern hängt von
der anfänglichen Einstellung ab). Beim externen Modell bestimmt das externe Signal 0-10 V den an den Laser
angelegten Strom
Das Verfahren zur Modulation der Laserdiodenleistung ist wie folgt:
1. Schalten Sie das Gerät ein und wählen Sie entweder den Konstantstrom- oder den
Konstantleistungsmodus - siehe Abschnitt 4.4.2.
2. Drehen Sie das obere Bedienfeldrad, um den gewünschten Wert einzustellen.
3. Schließen Sie die Modulationsquelle an den Anschluss EXT IN auf der Rückseite an und stellen Sie
sicher, dass Masseschleifen vermieden werden.

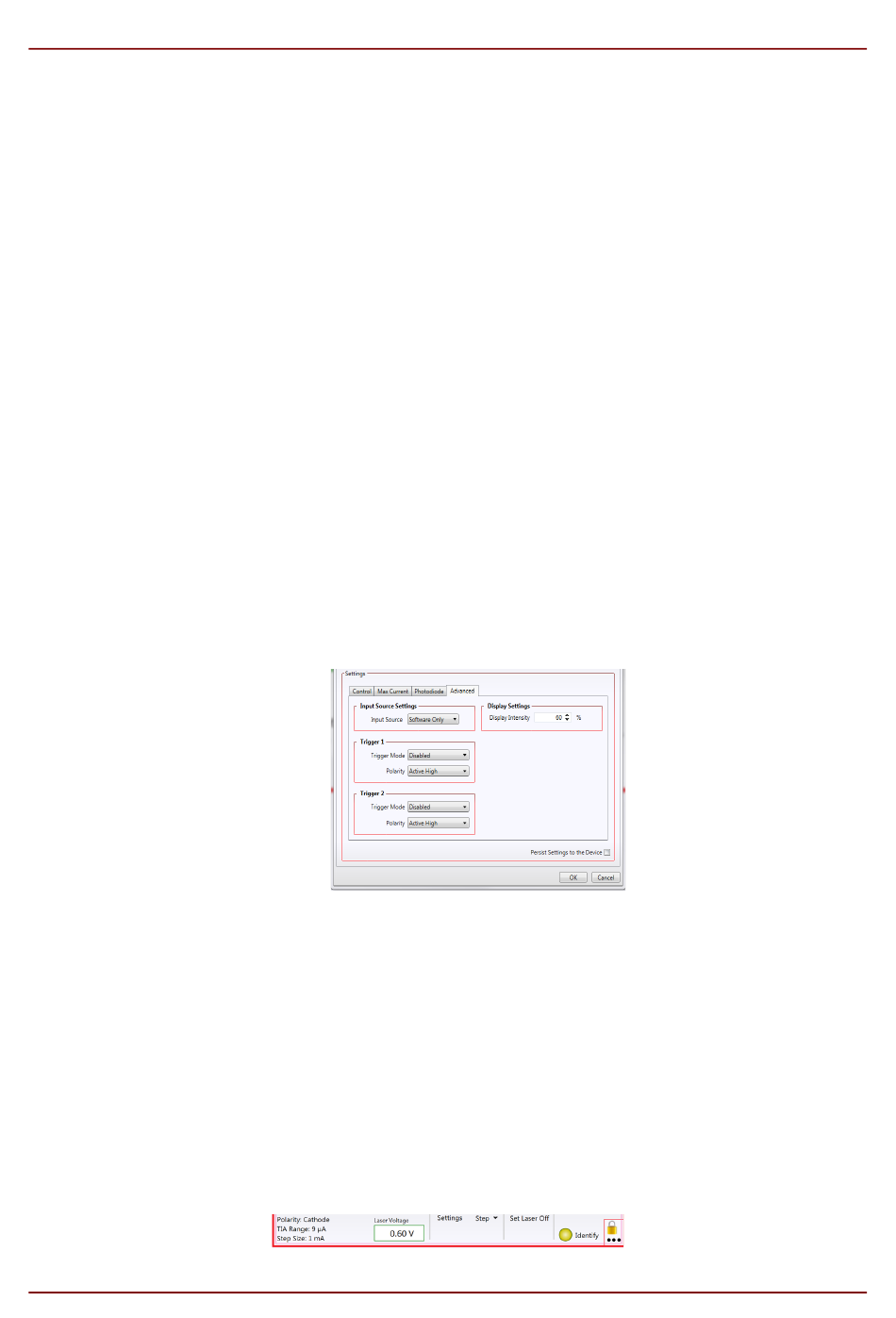

4. Wählen Sie im Fenster "GUI-Einstellungen" die Registerkarte "Erweitert" und stellen Sie die
Eingangsquelle auf "Externes Signal" ein.
Abbildung 21
5. Klicken Sie auf das Feld "Einstellungen auf der Hardware beibehalten" und dann auf OK.
6. Schalten Sie die Modulationsquelle ein.
7. Der Diodenstrom und die Leistung können auf dem oberen Display überwacht werden.
8. Wenn der Laserstrom (LC) während des Betriebs den auf der Registerkarte Max Current" eingestellten
Grenzwert erreicht, leuchtet die Current Limit"-LED auf dem GUI-Bedienfeld auf, und der Strom wird
auf den eingestellten Höchstwert begrenzt.
5.6
Sperren der Bedienelemente an der Oberseite
Wenn Sie den Mauszeiger über die drei hinteren Punkte unten rechts im GUI-Panel bewegen, wird ein Schloss-
Symbol angezeigt, das, wenn es ausgewählt wird, das Rad und die Tasten auf der Oberseite des Geräts sperrt.
Rev. C, August, 2022
Lasertreibereinstellungen - Registerkarte "Erweitert
Abbildung 22
Bedienelemente an der Oberseite Schloss
Page 33
