KLD101 K-Würfel-Lasertreiber
Kapitel 5
5.1
Einführung
Die folgende kurze Anleitung führt den Benutzer durch eine typische Reihe von Aktionen und
Parametereinstellungen, die mit der PC-basierten Software durchgeführt werden. Es wird davon ausgegangen,
dass das Gerät wie in Abschnitt 3.3. gezeigt elektrisch angeschlossen ist und dass die Software bereits
installiert ist - siehe Abschnitt 3.1.
5.2
Verwendung der Kinesis-Software
Die Kinesis-Anwendung ermöglicht dem Benutzer die Interaktion mit einer beliebigen Anzahl von Hardware-
Steuergeräten, die an den USB-Bus des PCs angeschlossen sind (oder über das Dienstprogramm Kinesis
Simulator simuliert werden). Mit diesem Programm können mehrere grafische Instrumententafeln angezeigt
werden, so dass mehrere Geräte gesteuert werden können. Alle grundlegenden Betriebsparameter können
über dieses Programm eingestellt und alle grundlegenden Vorgänge (wie z. B. die Einstellung der
Laserintensität) können ausgelöst werden. Hardwarekonfigurationen und Parametereinstellungen können in
einer Datei gespeichert werden, was die Einrichtung des Systems bei jedem Start der Software vereinfacht.
Dieses Tutorial zeigt, wie die Anwendung alle notwendigen Funktionen für den Betrieb der Hardware
bereitstellt:
1. Schließen Sie den Lasertreiber wie in Abschnitt 3.3. und Abschnitt 5.3. beschrieben an und schalten
Sie das Gerät ein.
2. Um die beste Genauigkeit zu erzielen, warten Sie etwa 30 Minuten, bis sich das Gerät thermisch an
die Umgebung angepasst hat.
3. Setzen Sie den INTERLOCK-Buchsenstift ein - siehe Abschnitt 3.6.
4. Drehen Sie den Schlüsselschalter auf ON.
5. Starten Sie das Programm Kinesis - Start/Alle Programme/Thorlabs/Kinesis/Kinesis. Der Server
registriert automatisch die am USB-Bus angeschlossenen Geräte und zeigt die zugehörigen GUI-Panels
an, wie in Abb. 15 dargestellt.
Abbildung 16
5.3
Vorbereitung der Einrichtung
Das folgende Verfahren setzt voraus, dass die Laserdiode in einer Thorlabs LM14S2-, LDM56-, LDM90- oder
LDM21-Diodenhalterung montiert ist. Ist dies nicht der Fall, muss darauf geachtet werden, dass die Laserdiode
mit der richtigen Polarität an den D-Typ-Anschluss auf der Rückseite angeschlossen wird - siehe Abschnitt
3.4.1. für weitere Einzelheiten. Außerdem ist ein Leistungsmessgerät mit einem geeigneten Sensor
erforderlich. Führen Sie Folgendes durch:
1. Setzen Sie die Laserdiode in die Diodenhalterung ein und achten Sie dabei auf die richtige Ausrichtung
2. Stellen Sie die Schalter an der Diodenhalterung so ein, dass die richtige Polarität (AG oder CG) für die
verwendete Diode gewählt wird.
Rev. C, August, 2022
PC-Bedienung – Anleitung

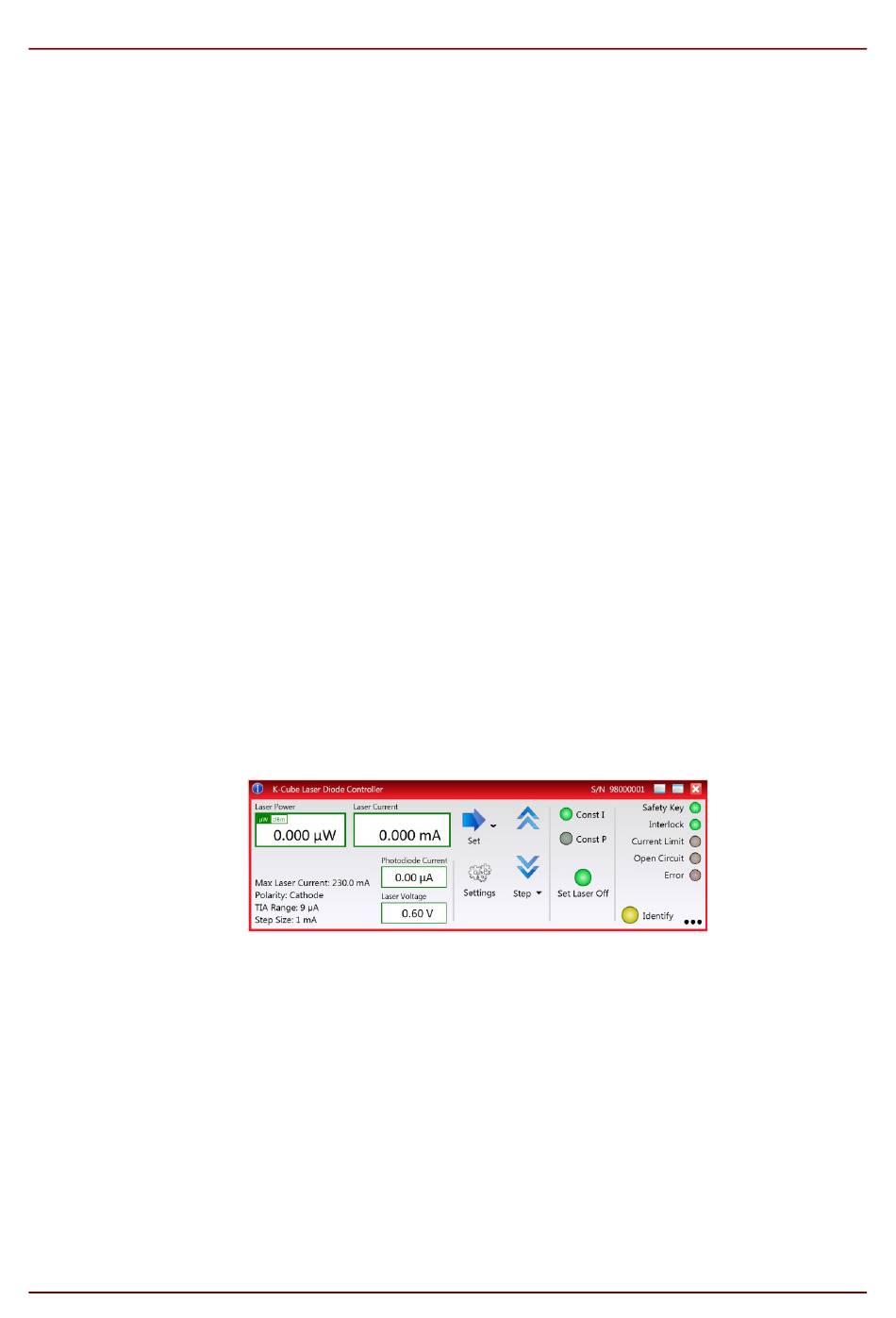

Gui-Panel mit den Schaltflächen Step und Identify
