KLD101 K-Würfel-Lasertreiber
4.3
Vorbereitung der Einrichtung
Im Folgenden wird davon ausgegangen, dass die Laserdiode in einer Thorlabs LM14S2, LDM56, LDM90 oder
LDM21 Diodenhalterung montiert ist. Ist dies nicht der Fall, muss darauf geachtet werden, dass die Laserdiode
mit der richtigen Polarität an den D-Typ-Anschluss auf der Rückseite angeschlossen wird - siehe Abschnitt
3.4.1. für weitere Einzelheiten. Ein Leistungsmessgerät und ein geeigneter Detektorkopf sind ebenfalls
erforderlich.
Führen Sie Folgendes durch:
1. Setzen Sie die Laserdiode in die Diodenhalterung ein und achten Sie dabei auf die richtige Ausrichtung.
2. Stellen Sie die Schalter an der Diodenhalterung so ein, dass die richtige Polarität (AG oder CG) für die
verwendete Diode gewählt wird.
3. Schließen Sie die Diodenhalterung mit dem Kabel CAB400 an die Einheit KLD101 an.
4. Schließen Sie das KLD101 an die Stromversorgung an.
5. Befestigen Sie den Leistungsmesser an der Diodenhalterung.
Vergewissern Sie sich, dass der KEY SWITCH am KLD101 auf OFF steht, und schalten Sie dann die
Stromversorgung aller Geräte ein.
Page 18

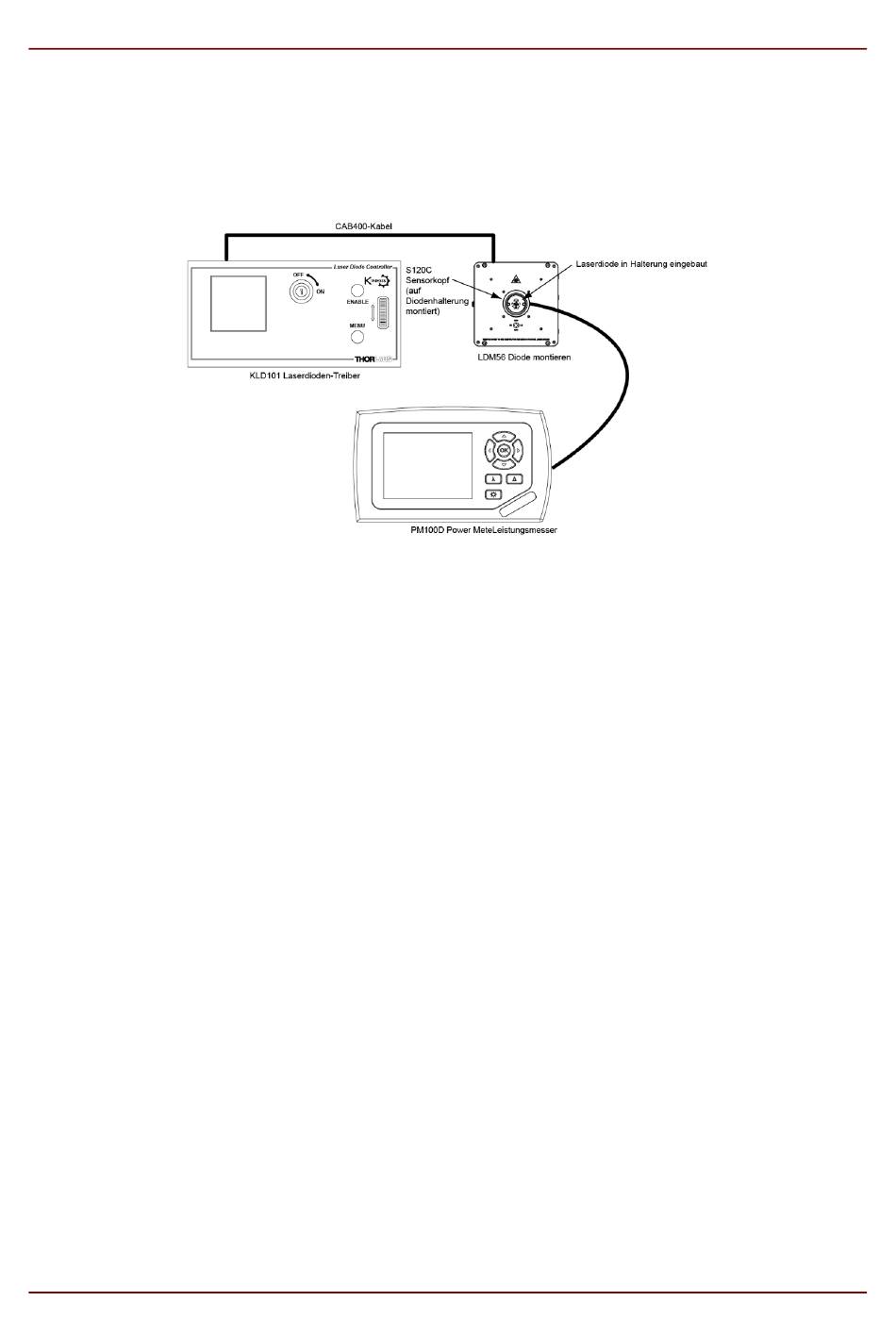

Abbildung 14
Typisches System
ETN039196-D03
