KLD101 K-Würfel-Lasertreiber
4.4.8
Menüpunkt - 7 CONTROL SOURCE
Mit dieser Option wird die Methode zur Einstellung der Laserleistung ausgewählt, d. h.
nur Software, externes Signal über eine 0 bis 10 V-Quelle, die an den Anschluss EXT IN
auf der Rückseite angeschlossen wird, oder eine Kombination aus dem Rad auf der
Oberseite und Software.

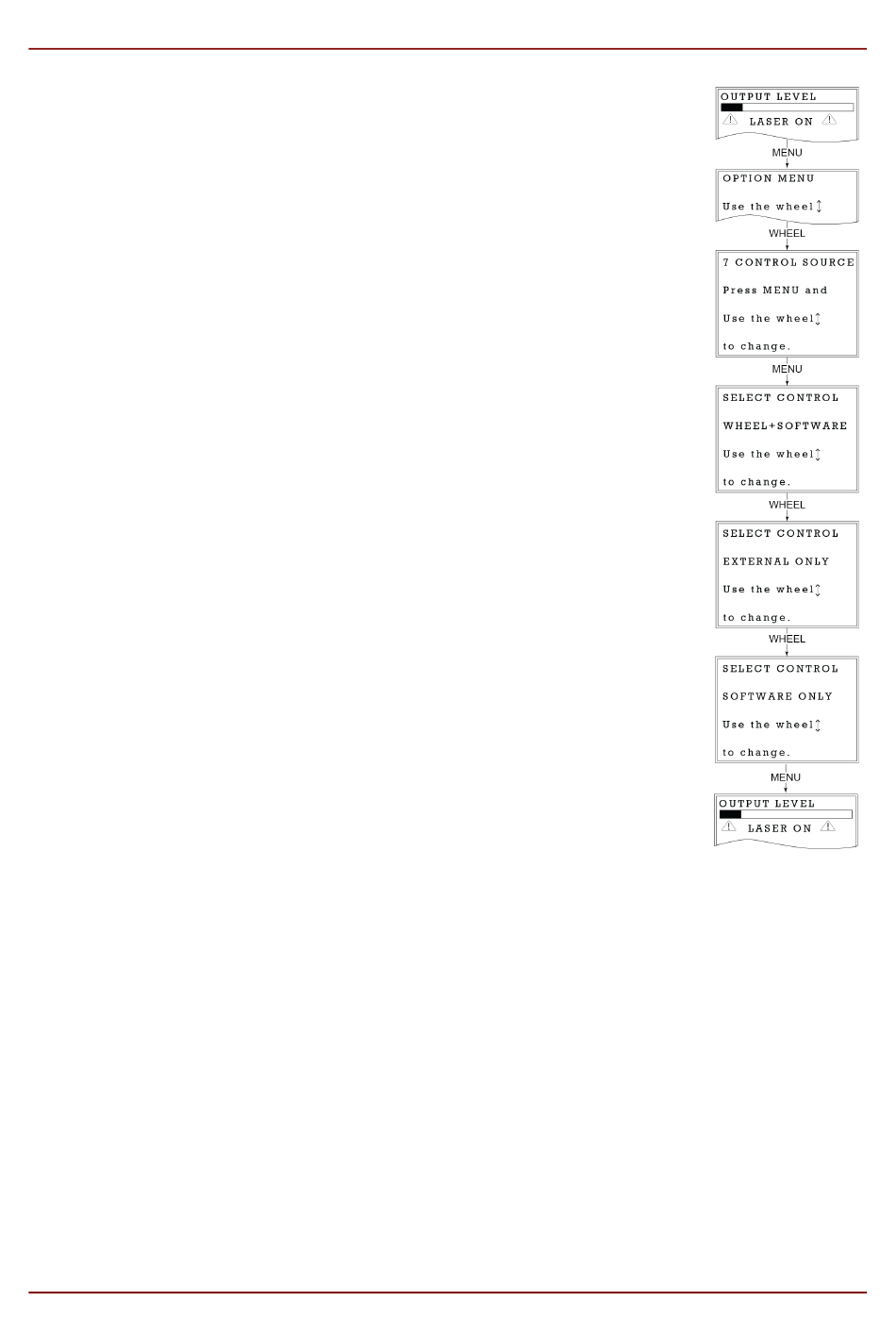

Drücken Sie die Taste MENU und verwenden Sie dann das Rad, um durch die
Menüoptionen zu blättern.
Drücken Sie die Taste MENU, um die Option CONTROL SOURCE Mode aufzurufen.
Verwenden Sie das Rad, um durch die Optionen zu blättern.
Wenn WHEEL+SOFTWARE ausgewählt ist, ist der Ausgang die Summe aus dem in der
grafischen Benutzeroberfläche oder über Software-Funktionsaufrufe eingestellten Wert
und dem über das Bedienfeldrad eingestellten Wert.
Wenn NUR EXTERN ausgewählt ist, reagiert das Gerät nur auf das Analogsignal am SMA-
Anschluss EXT IN auf der Rückseite (0 bis 10 V).
Bei Auswahl von SOFTWARE ONLY reagiert das Gerät nur auf Software-Befehle, und die
Ausgabe an den Laser erfolgt über die entsprechende Software-Funktion oder über das
Bedienelement 'SET' auf dem GUI-Bedienfeld.
Drücken Sie MENU, wenn die gewünschte Option angezeigt wird, um die Einstellung zu
speichern und zum Betriebsbildschirm zurückzukehren.
Rev. C, August, 2022
Page 25
