14 | Technische Daten
14 Technische Daten
14.1 Schaltplan

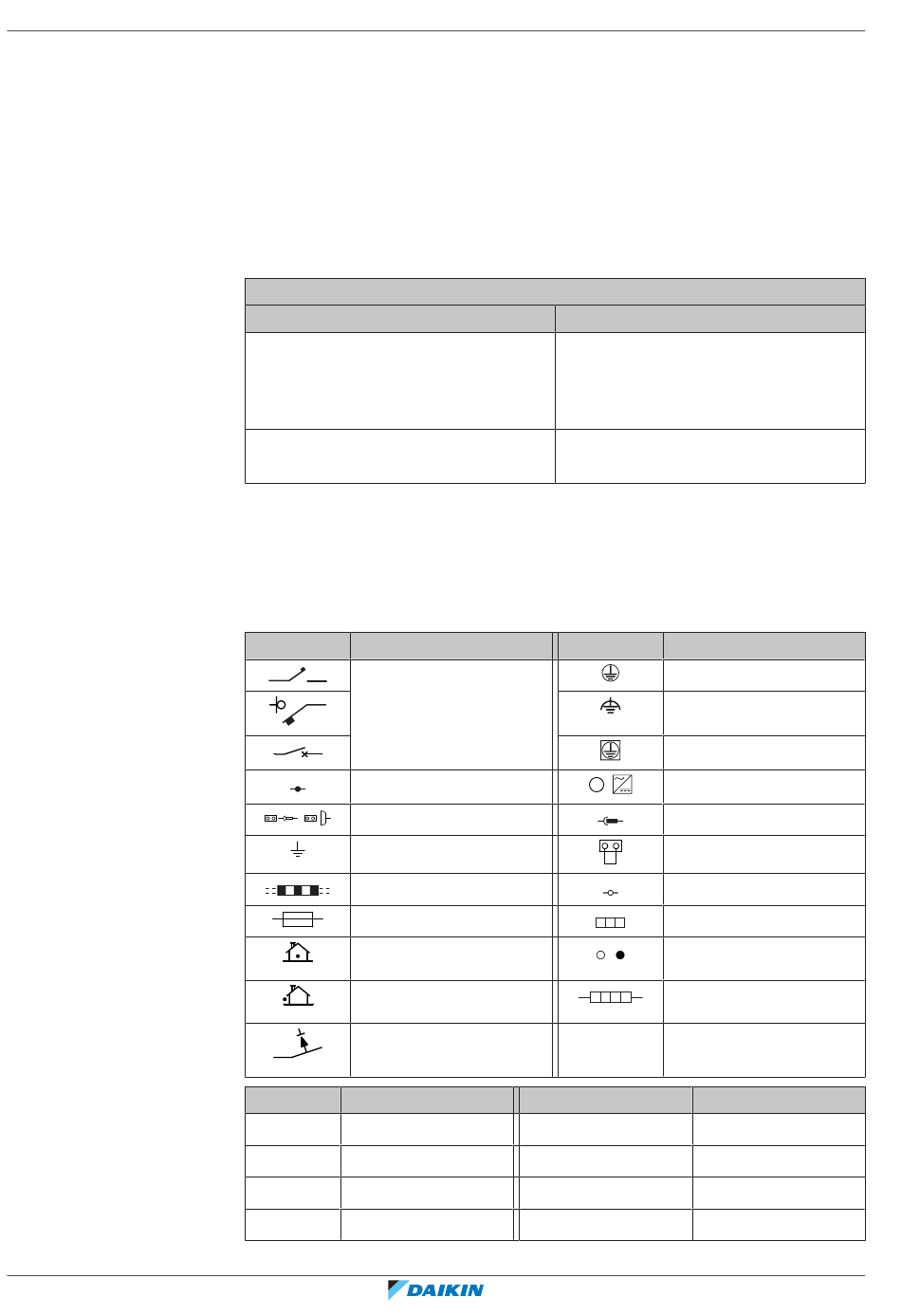

14.1.1 Vereinheitlichte Schaltplan-Legende
Referenz für Installateure
58
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website
Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem
Daikin Business Portal (Authentifizierung erforderlich).
Übersetzung von Text der Elektroschaltplan-Anmerkungen
Auf Schaltplan
Caution: When the main power is
turned OFF and then back on again,
operation will resume automatically.
Notice: (*) Applicable for units with
refrigerant leakage sensor only.
Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem
Elektroschaltplan auf der Einheit. In der Übersicht unten wird durch "*" die
Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer
Ziffern in aufsteigender Folge.
Symbol Bedeutung
Hauptschalter
Anschluss
Konnektor
,
Erde
Bauseitige Verkabelung
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Fehlerstrom-
Schutzschalter
Symbol Farbe
BLK Schwarz
BLU Blau
BRN Braun
GRN Grün
Übersetzung
Vorsicht: Wenn die
Hauptstromversorgung aus- und wieder
eingeschaltet wird, wird der Betrieb
automatisch wieder aufgenommen.
Hinweis: (*) Gilt nur für Geräte mit
Kältemittel-Leckagesensor.
Symbol Bedeutung
Schutzerde
Störfreie Erdung
Schutzerde (Schraube)
A
Gleichrichter
,
Relais-Anschluss
Kurzschlussstecker
Anschluss
Anschlussleiste
Drahtklammer
Heizgerät
Symbol
ORG
PNK
PRP, PPL
RED
Farbe
Orange
Rosa
Lila
Rot
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
