Wandmontage
a
b
b
d
c
g

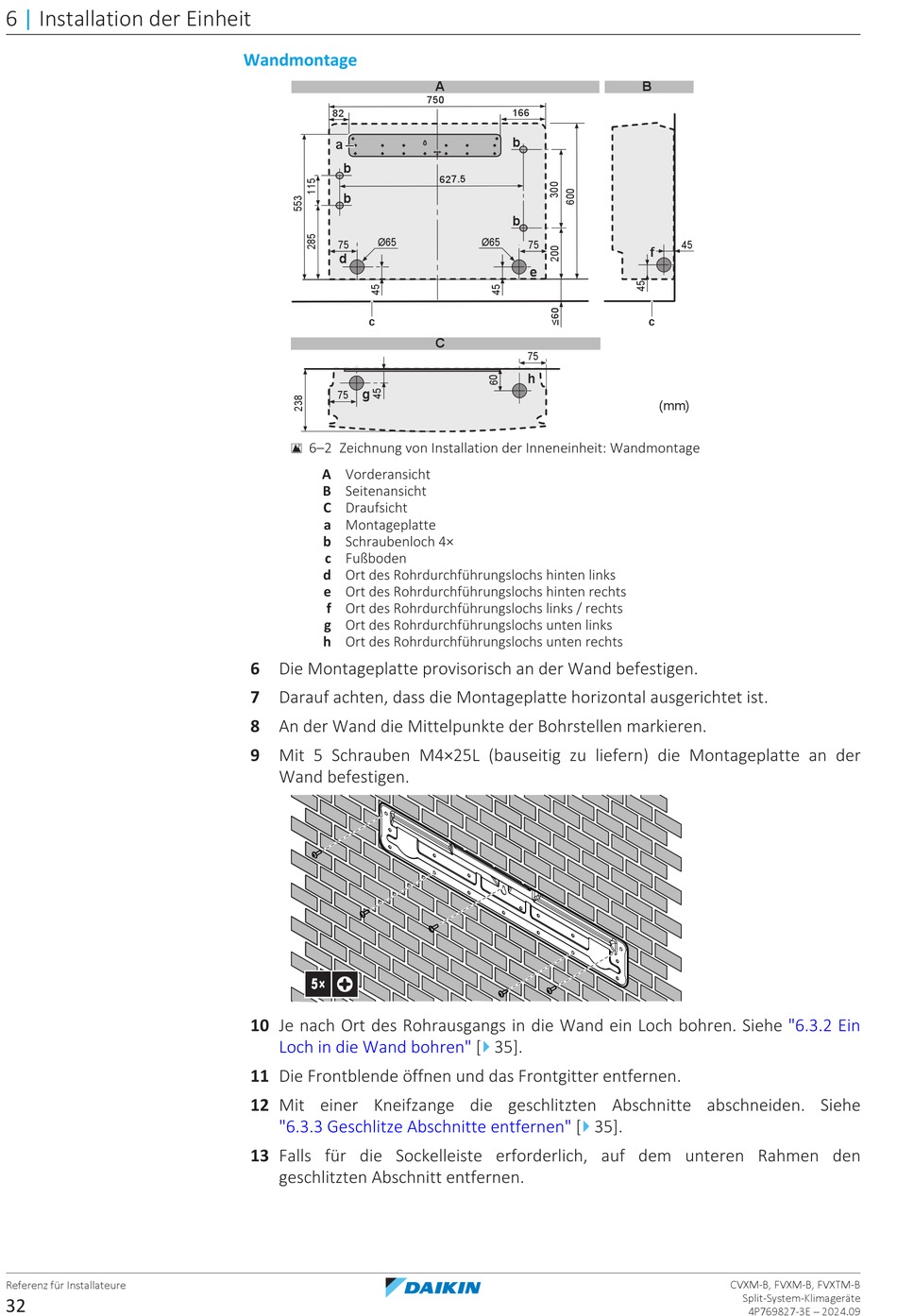

6‒2 Zeichnung von Installation der Inneneinheit: Wandmontage
A Vorderansicht
B Seitenansicht
C Draufsicht
a Montageplatte
b Schraubenloch 4×
c Fußboden
d Ort des Rohrdurchführungslochs hinten links
e Ort des Rohrdurchführungslochs hinten rechts
f Ort des Rohrdurchführungslochs links / rechts
g Ort des Rohrdurchführungslochs unten links
h Ort des Rohrdurchführungslochs unten rechts
6 Die Montageplatte provisorisch an der Wand befestigen.
7 Darauf achten, dass die Montageplatte horizontal ausgerichtet ist.
8 An der Wand die Mittelpunkte der Bohrstellen markieren.
9 Mit 5 Schrauben M4×25L (bauseitig zu liefern) die Montageplatte an der
Wand befestigen.
5×
10 Je nach Ort des Rohrausgangs in die Wand ein Loch bohren. Siehe
Loch in die Wand bohren" [
11 Die Frontblende öffnen und das Frontgitter entfernen.
12 Mit einer Kneifzange die geschlitzten Abschnitte abschneiden. Siehe
"6.3.3 Geschlitze Abschnitte
13 Falls für die Sockelleiste erforderlich, auf dem unteren Rahmen den
geschlitzten Abschnitt entfernen.
A
b
b
e
C
h
4
35].
entfernen" [ 4 35].
B
f
c
(mm)
"6.3.2 Ein
