6.2.2 Das Frontgitter abnehmen
6.2.3 Klemmleiste öffnen und die Elektroschaltkasten-Abdeckung entfernen
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09

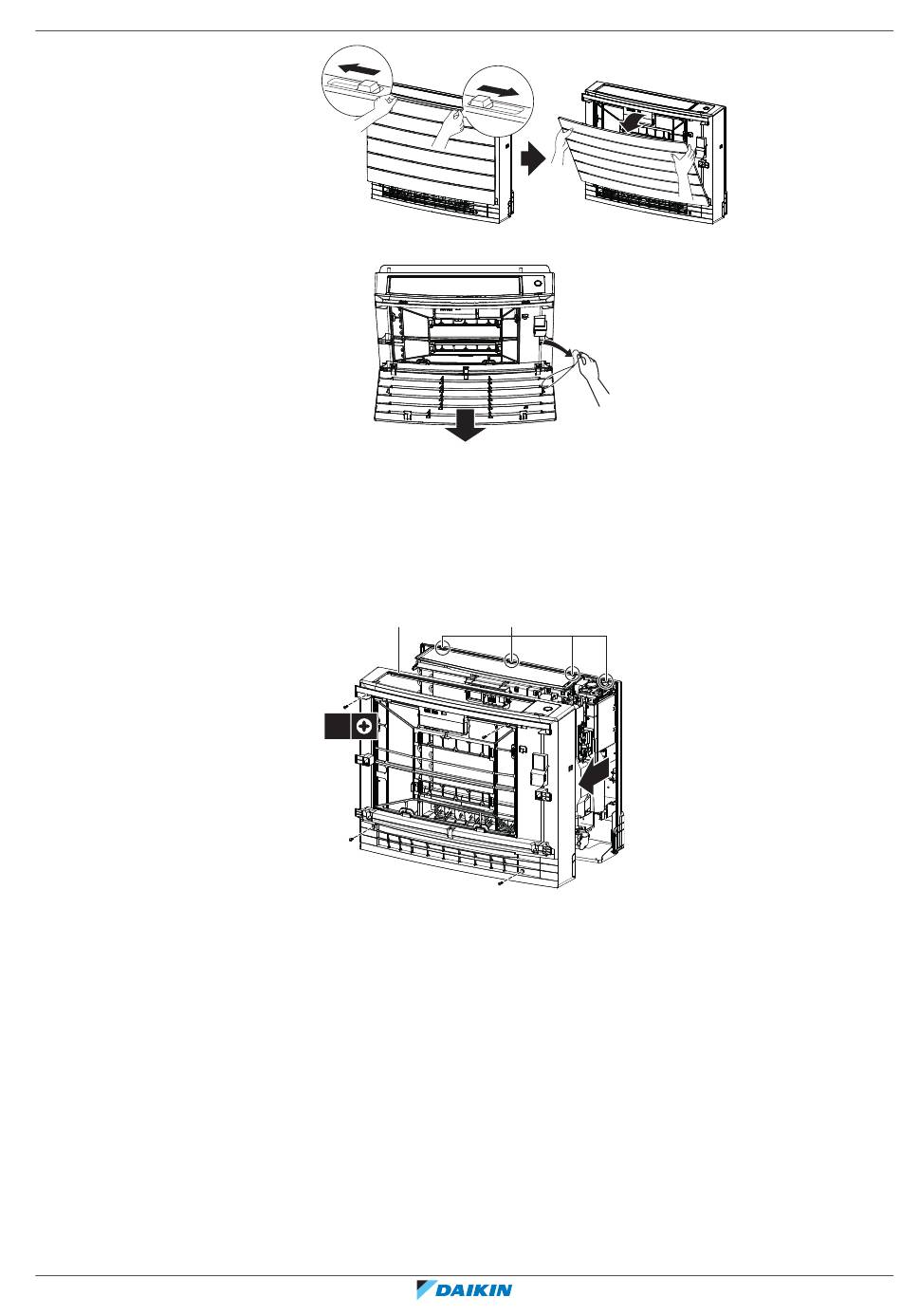

2 Die Frontblende öffnen und die Kette entfernen.
3 Die Frontblende entfernen.
1 Die Frontblende entfernen. Siehe
2 Die 4 Schrauben entfernen, das Frontgitter von 4 Laschen oben abnehmen
und entfernen, indem Sie es zum eigenen Körper hin ziehen.
a
4×
a Frontgitter
b Laschen
Klemmleiste öffnen
1 Das Frontgitter abnehmen.
2 1 untere Schraube entfernen.
3 Sensor-Halterungsplatte anheben.
4 Die Metallplatten-Abdeckung nach unten und dann zum eigenen Körper hin
bewegen, um sie zu entfernen.
6
|
"6.2.1 Die Frontblende
b
Installation der Einheit
4
abnehmen" [ 28].
