7.2.4 Leitfaden für Biegen von Rohren
7.2.5 Das Rohrende aufbördeln
7.2.6 Kältemittelrohre an der Inneneinheit anschließen
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie
möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).
VORSICHT
▪
Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
▪
Bördelanschlüsse
Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
▪
Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei
Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

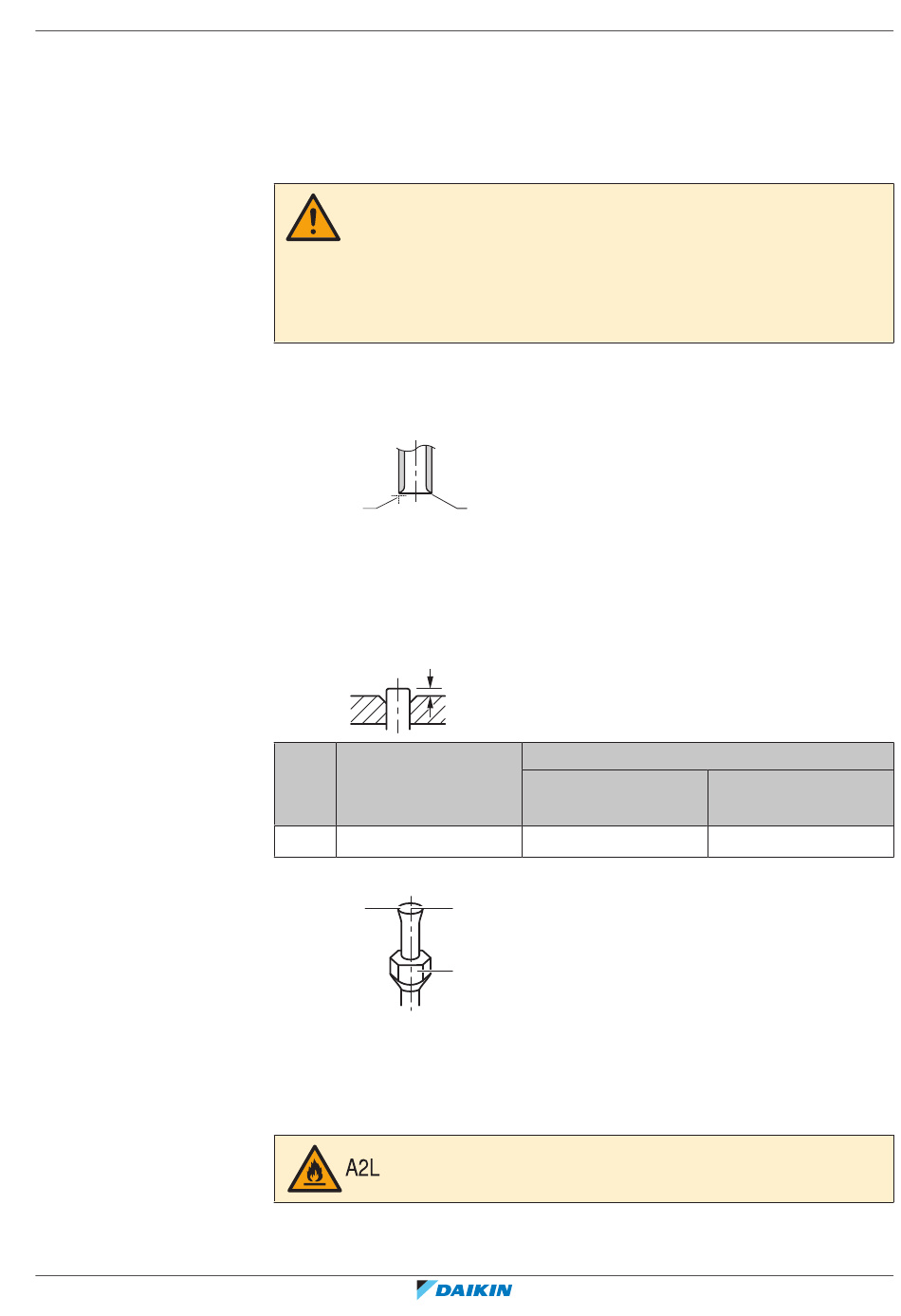

1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,
damit die Späne NICHT in das Rohr fallen.
a
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf
das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe
nachfolgende Abbildung.
A
Bördelwerkzeug für
R32 (Kupplungstyp)
A 0~0,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
WARNUNG: SCHWER ENTFLAMMBARES MATERIAL
Das Kältemittel innerhalb der Einheit ist schwer entflammbar.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
nicht wiederverwenden.
b
Herkömmliches Bördelwerkzeug
Kupplungstyp
(Typ Ridgid)
1,0~1,5 mm
b
c
7 Rohrinstallation
|
Verwenden Sie neue
Flügelmuttertyp
(Typ Imperial)
1,5~2,0 mm
Referenz für Installateure
