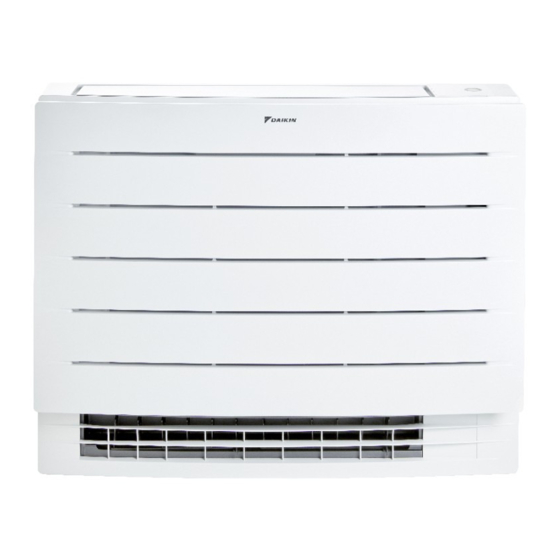

- Seite 1 Referenz für Installateure Split-System-Klimageräte CVXM20A2V1B FVXM25A2V1B CVXM20A3V1B FVXM35A2V1B FVXM50A2V1B FVXM25A3V1B FVXM35A3V1B FVXM50A3V1B...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemeines ..............................2.2.2 Installationsort..............................2.2.3 Kältemittel — bei R410A oder R32 ........................ 10 2.2.4 Elektrik ................................ - Seite 3 Inhaltsverzeichnis 9.2.2 Das Frontgitter wieder anbringen........................47 9.2.3 Die Frontblende wieder anbringen ........................ 48 10 Konfiguration 10.1 Eine andere Adresse einstellen ............................49 11 Inbetriebnahme 11.1 Übersicht: Inbetriebnahme ............................51 11.2 Checkliste vor Inbetriebnahme ............................51 11.3 Probelauf durchführen ..............................52 11.3.1 Durch Benutzung der Benutzerschnittstelle einen Probelauf durchführen ..........
-
Seite 4: Über Die Dokumentation
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard. -
Seite 5: Allgemeine Sicherheitsvorkehrungen
Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪... -
Seite 6: Für Den Monteur
Verwenden Sie NUR von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). CVXM20A + FVXM25~50A Referenz für Installateure Split-System-Klimageräte... -
Seite 7: Installationsort
Allgemeine Sicherheitsvorkehrungen VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. - Seite 8 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
- Seite 9 Allgemeine Sicherheitsvorkehrungen HINWEIS ▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen keinen starken Vibrationen oder Pulsationen ausgesetzt werden. ▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt werden gegen schädliche Einwirkungen von außen. ▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.
-
Seite 10: Kältemittel - Bei R410A Oder R32
Allgemeine Sicherheitsvorkehrungen ▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für Wandmontage oder ist sie ein Standgerät? ▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum gelagert werden, ist das abhängig von der Installationshöhe: Beträgt die Installationshöhe… Dann benutzen Sie die Grafik oder die Tabelle für…... - Seite 11 Allgemeine Sicherheitsvorkehrungen HINWEIS Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden. HINWEIS Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. WARNUNG Während eines Tests NIEMALS das Produkt unter Druck setzen mit einem Druck, der höher ist als der maximal zulässige Druck (der auf dem Typenschuld der Einheit angegeben ist).
-
Seite 12: Elektrik
Allgemeine Sicherheitsvorkehrungen ▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts. ▪ Gerät wurde werkseitig Kältemittel gefüllt. nach Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden. ▪... - Seite 13 Allgemeine Sicherheitsvorkehrungen WARNUNG Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet ist. WARNUNG ▪...
- Seite 14 Allgemeine Sicherheitsvorkehrungen HINWEIS Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung: ▪ Schließen KEINE Kabel verschiedener Stärken Stromversorgungsklemmenleiste (Ein Kabelzuschlag Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.) ▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der Abbildung oben dargestellt vor. ▪...
-
Seite 15: Besondere Sicherheitshinweise Für Installateure
Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften. Einheit installieren (siehe "6 Installation des Geräts" [ 23]) WARNUNG Standgeräte der Reihe CVXM-A und FVXM-A dürfen NUR mit Systemen kombiniert werden, deren Gesamt-Kältemittelmenge <1,842 kg beträgt. Darum MUSS bei Kombination mit den Außeneinheiten 3MXM40N8 oder 3MXM52N8 die Gesamtlänge der installierten Kältemittelrohrleitung ≤30 m betragen. - Seite 16 Besondere Sicherheitshinweise für Installateure "8 Elektroinstallation" [ 42]) Elektroinstallation (siehe GEFAHR: STROMSCHLAGGEFAHR WARNUNG ▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen. ▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen.
- Seite 17 Besondere Sicherheitshinweise für Installateure WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht- thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können. CVXM20A + FVXM25~50A Referenz für Installateure Split-System-Klimageräte 4P625991-1C – 2021.09...
-
Seite 18: Über Die Verpackung
Über die Verpackung 4 Über die Verpackung 4.1 Innengerät 4.1.1 So packen Sie das Innengerät aus 4.1.2 So entfernen Sie das Zubehör vom Innengerät 1 Unten beim Paket das Zubehör entfernen. Der Ersatz-SSID-Aufkleber befindet sich auf der Einheit. 1× 1× 1×... - Seite 19 Über die Verpackung l Schrauben zur Fixierung des Abflussschlauchs m Weiße Kopfschrauben zum "9.2.2 Das Frontgitter wieder anbringen" [ 47] ▪ Ersatz-SSID-Aufkleber. Den Ersatz-SSID-Aufkleber NICHT wegwerfen! Bewahren Sie ihn an einem sicheren Platz auf für den Fall, dass sie ihn später einmal brauchen (z. ...
-
Seite 20: Über Die Einheit
Über die Einheit 5 Über die Einheit WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel in diesem Gerät ist schwer entflammbar. Auf der Inneneinheit können folgende Symbole erscheinen: Symbol Erklärung Messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. -
Seite 21: Über Das Wlan (Drahtloses Lan)
Fragen, Konformitätserklärung und die jüngste Version dieses Handbuchs finden Sie unter app.daikineurope.com. INFORMATION ▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o., dass der innerhalb dieser Einheit befindliche Funkgerätetyp der Richtlinie 2014/53/EU entspricht. ▪ Diese Einheit wird gemäß der Definition der Richtlinie 2014/53/EU als kombinierte Ausrüstung erachtet. -
Seite 22: Das Wlan Einrichten
Internetverbindung und Kommunikationsgerät wie Modem, Router usw. ▪ WLAN-Zugriffspunkt. ▪ Installierte kostenlose App Daikin Residential Controller. So installieren Sie die App Daikin Online Controller 1 Öffnen: ▪ Google Play für Android-Geräte. ▪ App Store für iOS-Geräte. 2 Suchen Sie nach Daikin Residential Controller. -
Seite 23: Installation Des Geräts
Installation des Geräts 6 Installation des Geräts In diesem Kapitel Den Ort der Installation vorbereiten............................6.1.1 Anforderungen an den Installationsort des Innengeräts ..................Öffnen der Inneneinheit................................. 6.2.1 Die Frontblende abnehmen ........................... 6.2.2 Das Frontgitter abnehmen............................. 6.2.3 Klemmleiste öffnen und die Elektroschaltkasten-Abdeckung entfernen ............. Montieren des Innengeräts.............................. - Seite 24 Installation des Geräts HINWEIS Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von Funkwellen elektronische Störungen verursachen. Gerät entspricht Spezifikationen, die für den Schutz gegen solche Art von Interferenzen für angemessen gelten. Es gibt jedoch keine Garantie, dass bei besonderen Installationsszenarien keinerlei Störung auftreten kann.
-
Seite 25: Öffnen Der Inneneinheit
Installation des Geräts ▪ In Badezimmern. ▪ Schallsensible Umgebungen (z. B. in der Nähe von Schlafzimmern), an denen die Betriebsgeräusche Störungen verursachen könnten. ▪ Abstände. Achten Sie auf Folgendes: (65) ≥50 ≥50 (mm) A Vorderansicht B Seitenansicht ▪ Die Einheit nicht höher als 60 mm über dem Fußboden installieren. 6.2 Öffnen der Inneneinheit 6.2.1 Die Frontblende abnehmen 1 Beide Schieber in Pfeilrichtung drücken, bis es klickt. -
Seite 26: Klemmleiste Öffnen Und Die Elektroschaltkasten-Abdeckung Entfernen
Installation des Geräts 4× a Frontgitter b Laschen 6.2.3 Klemmleiste öffnen und die Elektroschaltkasten-Abdeckung entfernen Klemmleiste öffnen 1 Das Frontgitter abnehmen. 2 1 untere Schraube entfernen. 3 Sensor-Halterungsplatte anheben. 4 Die Metallplatten-Abdeckung nach unten und dann zum eigenen Körper hin bewegen, um sie zu entfernen. -
Seite 27: Montieren Des Innengeräts
Installation des Geräts a Schraube b Elektroschaltkasten-Abdeckung c Laschen 6.3 Montieren des Innengeräts 6.3.1 So installieren Sie das Innengerät Installationsoptionen Es gibt 3 Möglichkeiten, die Inneneinheit zu installieren. A Standgerät-Installation (freistehend) B Wandinstallation (freiliegend) C Halb verdeckte Montage a Montageplatte b Sockelleiste Standgerät-Installation (mm) -
Seite 28: Wandmontage
Installation des Geräts a Schraubenloch 6× b Ort des Rohrdurchführungslochs hinten links c Ort des Rohrdurchführungslochs hinten rechts d Ort des Rohrdurchführungslochs links / rechts e Ort des Rohrdurchführungslochs unten links f Ort des Rohrdurchführungslochs unten rechts 1 Je nach Ort des Rohrausgangs in die Wand ein Loch bohren. Siehe "6.3.2 Ein Loch in die Wand bohren" [... - Seite 29 Installation des Geräts e Ort des Rohrdurchführungslochs hinten rechts f Ort des Rohrdurchführungslochs links / rechts g Ort des Rohrdurchführungslochs unten links h Ort des Rohrdurchführungslochs unten rechts 6 Die Montageplatte provisorisch an der Wand befestigen. 7 Darauf achten, dass die Montageplatte horizontal ausgerichtet ist. 8 An der Wand die Mittelpunkte der Bohrstellen markieren.
- Seite 30 Installation des Geräts 4× a Ausrichtungssymbol 16 Nach Fertigstellung der Installation die Frontblende und das Frontgitter an der ursprünglichen Position wieder anbringen. Halb verdeckte Montage (mm) 6‒3 Zeichnung von Installation der Inneneinheit: Halb verdeckte Montage A Vorderansicht B Seitenansicht C Draufsicht a Extra Füllwand b Schraubenloch 6×...
-
Seite 31: Ein Loch In Die Wand Bohren
Installation des Geräts 19 Je nach Ort des Rohrausgangs in die Wand ein Loch bohren. Siehe "6.3.2 Ein Loch in die Wand bohren" [ 31]. 20 Mit einer Kneifzange die geschlitzten Abschnitte abschneiden. Siehe "6.3.3 Geschlitze Abschnitte entfernen" [ 32]. 21 Die Frontblende öffnen und das Frontgitter entfernen, die Gehäuse oben und an der Seite entfernen (siehe "6.2 Öffnen der Inneneinheit" [... -
Seite 32: Geschlitze Abschnitte Entfernen
Installation des Geräts 4 Nach Fertigstellung der Verkabelung und der Verlegung der Rohre für Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt abzudichten. 6.3.3 Geschlitze Abschnitte entfernen Bei Rohranschluss an der Seite (links / rechts) und von unten (links / rechts) müssen die geschlitzten Abschnitte entfernt werden. - Seite 33 Installation des Geräts Allgemeine Leitlinien ▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten. ▪ Rohrstärke. Steifes Polyvinylchlorid-Rohr mit 20 mm Nenndurchmesser und 26 mm Außendurchmesser. benutzen. HINWEIS ▪ Den Abflussschlauch so installieren, dass er ein Gefälle nach unten aufweist. ▪ Fangstellen sind NICHT zugelassen. ▪...
- Seite 34 Installation des Geräts 3 Den Innen-Abflussstutzen Abflussschlauch ≥10 mm Isoliermaterial isolieren, um Kondenswasserbildung zu verhindern. 4 Das Abflussrohr am Abflussschlauch anschließen. Den Abflussschlauch ≥50 mm in das Abflussrohr einführen, damit er NICHT aus dem Abflussrohr herausgezogen wird. (mm) a Abflussschlauch (Zubehör) b Polyvinylchlorid-Abflussrohr (VP-30) (bauseitig zu liefern) c Reduzierstück (bauseitig zu liefern) d Polyvinylchlorid-Abflussrohr (VP-20) (bauseitig zu liefern)
-
Seite 35: Die Benutzerschnittstelle Installieren
Installation des Geräts 6.4 Die Benutzerschnittstelle installieren 6.4.1 Den Benutzerschnittstellen-Halter anbringen 2× a Benutzerschnittstelle b Schrauben (bauseitig zu liefern) c Benutzerschnittstellenhalter 1 Wählen Sie einen Platz, von wo aus das Signal die Einheit erreichen kann. 2 Den Benutzerschnittstellen-Halter (Zubehör) an einer Wand oder eine ähnliche Stelle mit 2 Schrauben M3×20L (bauseitig zu liefern) anbringen. -
Seite 36: Installation Der Leitungen
Installation der Leitungen 7 Installation der Leitungen In diesem Kapitel Vorbereiten der Kältemittelleitungen............................ 7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 7.1.2 Isolieren der Kältemittelleitungen ......................... Anschließen der Kältemittelleitung............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................7.2.4 Hinweise zum Biegen der Rohre.......................... -
Seite 37: Isolieren Der Kältemittelleitungen
Installation der Leitungen Außendurchmesser Härtegrad Stärke (t) (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich. -
Seite 38: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Installation der Leitungen 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN VORSICHT ▪ Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪... -
Seite 39: Richtlinien Zum Anschließen Von Kältemittelleitungen
Installation der Leitungen Gerät Installationszeitraum Schutzmethode Außengerät >1 Monat Rohr quetschen <1 Monat Rohr quetschen oder mit Klebeband abdichten Innengerät Unabhängig vom Zeitraum INFORMATION Öffnen Sie das Absperrventil des Kältemittels erst, nachdem Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen. -
Seite 40: So Dornen Sie Rohrenden Auf
Installation der Leitungen 7.2.5 So dornen Sie Rohrenden auf VORSICHT ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. 1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. - Seite 41 Installation der Leitungen a Gasleitung b Isolierung der Gasleitung c Flüssigkeitsleitung d Isolierung der Flüssigkeitsleitung HINWEIS Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren. 3 Am Anschluss des Kältemittelleitungsrohres den Schlitz schließen und mit einem Band (bauseitig zu liefern) sichern.
-
Seite 42: Elektroinstallation
Elektroinstallation 8 Elektroinstallation In diesem Kapitel Über das Anschließen der elektrischen Leitungen ........................ 8.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................8.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................8.1.3 Spezifikationen der Standardelektroteile ......................Die elektrischen Leitungen an die Inneneinheiten anschließen.................... Optionales Zubehör anschließen (kabelgebundene Benutzerschnittstelle, zentrale Benutzerschnittstelle, Drahtlos- Adapter usw.).................................. -
Seite 43: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Elektroinstallation WARNUNG ▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben. ▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr. ▪... -
Seite 44: Spezifikationen Der Standardelektroteile
Elektroinstallation a Litzenkabel b Runde, gecrimpte Anschlussklemme ▪ Gehen Sie beim Installieren der Kabel wie folgt vor: Kabeltyp Installationsverfahren Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Unterlegscheibe Litzenkabel mit runder, gecrimpter Anschlussklemme a Anschluss b Schraube c Flache Unterlegscheibe Zulässig NICHT zulässig... -
Seite 45: Optionales Zubehör Anschließen (Kabelgebundene Benutzerschnittstelle, Zentrale Benutzerschnittstelle, Drahtlos-Adapter Usw.)
Elektroinstallation 4 Erdungskabel an die entsprechenden Anschlüssen anschließen. a Klemmleiste b Block für elektrische Komponenten c Kabelschelle 5 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen, dann mit der Kabelschelle die Kabel fixieren. 6 Darauf achten, dass die Drähte nicht mit den Metallteilen des Wärmetauschers in Kontakt kommen. - Seite 46 Elektroinstallation a S21 Konnektor b Kabel des op�onalen Adapters 4 Die Elektroschaltkasten-Abdeckung schließen. Siehe "9.2 So schließen Sie das Innengerät" [ 47]. CVXM20A + FVXM25~50A Referenz für Installateure Split-System-Klimageräte 4P625991-1C – 2021.09...
-
Seite 47: Abschließen Der Installation Des Innengeräts
Abschließen der Installation des Innengeräts 9 Abschließen der Installation des Innengeräts 9.1 Installation der Inneneinheit abschließen 1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel sind installiert. Die Kältemittelleitungen und das Verbindungskabel mit Isolierband umwickeln. Beim Umwickeln so vorgehen, dass bei jeder Umwicklung die jeweils vorige Umwicklung um eine halbe Bandbreite überlappt wird. -
Seite 48: Die Frontblende Wieder Anbringen
Abschließen der Installation des Innengeräts a Frontgitter b 4 Laschen c Weiße Kopfschrauben (Zubehör) 9.2.3 Die Frontblende wieder anbringen 1 Die Frontblende in die Nuten der Einheit einsetzen (3 Stellen) und die Kette anbringen. 2 Die Frontblende schließen und auf beiden Seiten die Schieber bewegen, bis es klickt. -
Seite 49: Konfiguration
4 Gleichzeitig auf die Mitte von sowie auf drücken. 5 Auf drücken, auswählen und auf drücken. Ergebnis: Das Daikin Eye beginnt zu blinken. 6 Während das Daikin Eye blinkt, auf den ON/OFF-Schalter der Inneneinheit drücken. CVXM20A + FVXM25~50A Referenz für Installateure Split-System-Klimageräte 4P625991-1C – 2021.09... - Seite 50 Konfiguration INFORMATION Falls die Einstellung NICHT vollzogen werden konnte, während das Daikin Eye blinkte, den Einstellvorgang noch einmal ab Anfang wiederholen. 7 Nach Durchführen der Einstellung auf drücken. Ergebnis: Die Benutzerschnittstelle kehrt zum Startbildschirm. CVXM20A + FVXM25~50A Referenz für Installateure Split-System-Klimageräte...
-
Seite 51: Inbetriebnahme
Inbetriebnahme 11 Inbetriebnahme 11.1 Übersicht: Inbetriebnahme In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um das System nach dessen Installation in Betrieb zu nehmen. Typischer Ablauf Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte: Die "Checkliste vor Inbetriebnahme" durchgehen. Probelauf des Systems durchführen. -
Seite 52: Probelauf Durchführen
Inbetriebnahme Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert. Die Sperrventile (Gas und Flüssigkeit) am Außengerät sind vollständig geöffnet. 11.3 Probelauf durchführen Voraussetzung: Die Spannung der Stromversorgung MUSS im angegebene Bereich liegen. Voraussetzung: Der Probelauf kann im Kühl- oder im Heizmodus durchgeführt werden. -
Seite 53: Übergabe An Den Benutzer
Übergabe an den Benutzer 12 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist. -
Seite 54: Entsorgung
Entsorgung 13 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,... -
Seite 55: Technische Daten
Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 14.1 Schaltplan 14.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan zur betreffenden Einheit. - Seite 56 Technische Daten Symbol Bedeutung Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Eigenschaften siehe Platine Sicherung innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L Kontrollleuchte, Leuchtdiode...
- Seite 57 Technische Daten Symbol Bedeutung Überlastschutz Thermoschalter Fehlerstrom Gerät Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste...
-
Seite 58: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. - Seite 60 4P625991-1C 2021.09 Verantwortung für Energie und Umwelt...
