CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09

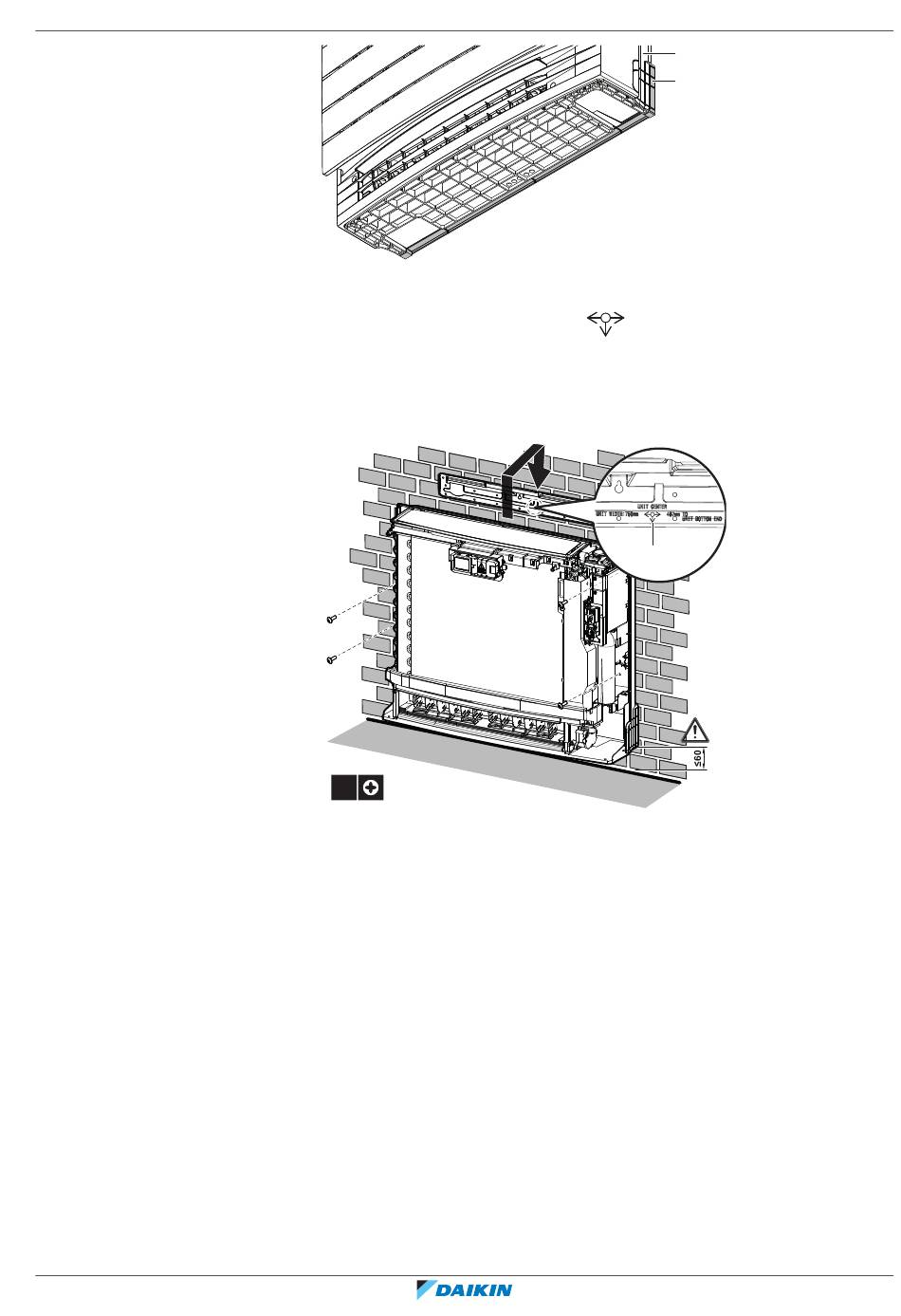

a Unterer Rahmen
b Geschlitzter Abschnitt
14 Mit Hilfe des Ausrichtungssymbols
ausrichten: 375 mm vom Ausrichtungssymbol nach jeder Seite (Einheit-Breite
750 mm), 487 mm vom Ausrichtungssymbol nach unten.
15 Die Einheit auf der Montageplatte einhängen und mit 4 Schrauben M4×25L
(bauseitig zu liefern) die Einheit an der Wand befestigen.
4×
a Ausrichtungssymbol
16 Nach Fertigstellung der Installation die Frontblende und das Frontgitter an der
ursprünglichen Position wieder anbringen.
6 Installation der Einheit
|
a
b
auf der Montageplatte die Einheit
a
Referenz für Installateure
33
