6 | Installation der Einheit

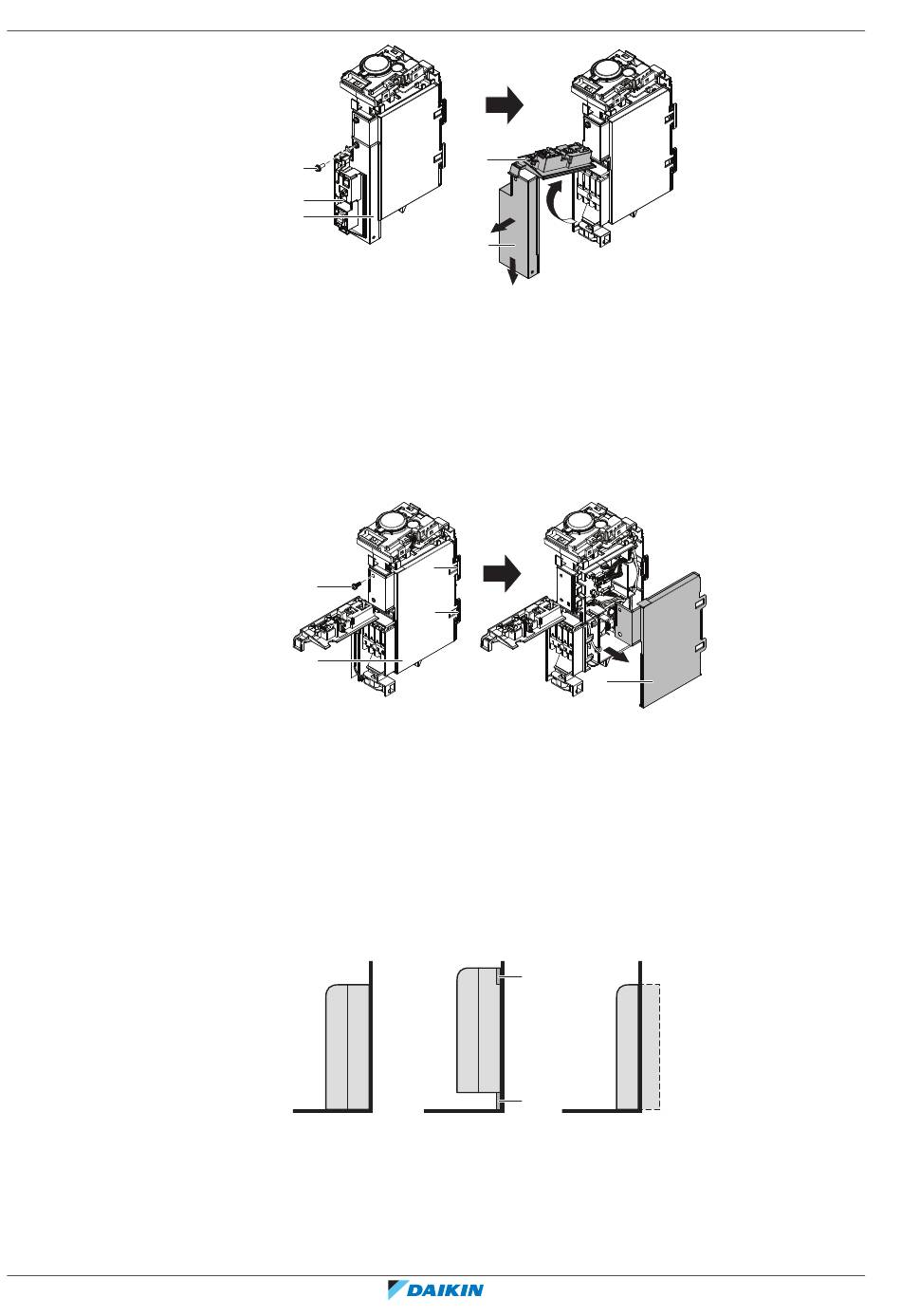

6.3 Montieren des Innengeräts
6.3.1 So installieren Sie das Innengerät
Referenz für Installateure
30
a
b
c
a Schraube
b Halterungsplatte für Sensor
c Metallplatten-Abdeckung
Die Elektroschaltkasten-Abdeckung entfernen
1 Klemmleiste öffnen.
2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die 2 Laschen der Elektroschaltkasten-Abdeckung aushängen und diese
entfernen.
a
b
a Schraube
b Elektroschaltkasten-Abdeckung
c Laschen
Installationsoptionen
Es gibt 3 Möglichkeiten, die Inneneinheit zu installieren.
A
A Standgerät-Installation (freistehend)
B Wandinstallation (freiliegend)
C Halb verdeckte Montage
a Montageplatte
b Sockelleiste
b
1
3
c
2
c
c
a
b
B
b
C
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
