CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09

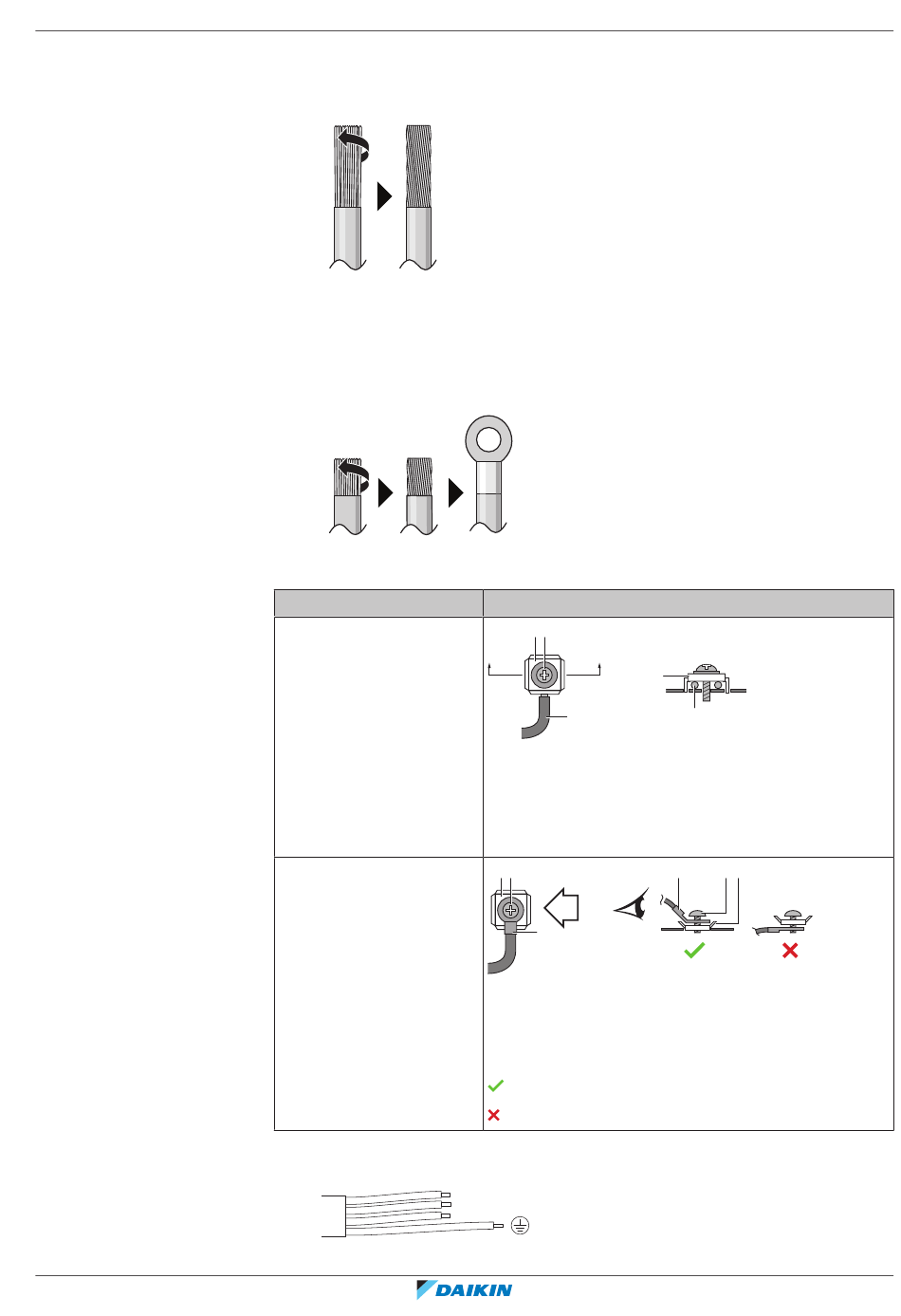

1 Die Isolierung (20 mm) von den Drähten abstreifen.
2 Das Ende des Leiters etwas verdrillen, um eine "massive" Verbindung
herzustellen.
Methode 2: Runde, gecrimpte Anschlussklemme verwenden (empfohlen)
1 Die Drähte abisolieren und bei jedem Draht die Enden etwas verdrillen.
2 Am Kabelende eine runde, gecrimpte Klemme installieren. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit
einem geeigneten Werkzeug fixieren.
Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Oder
Litzendraht verdrillt zu
einer "massiv-ähnlichen"
Verbindung
Litzenkabel mit runder,
gecrimpter
Anschlussklemme
▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein
als die anderen Drähte.
Installationsverfahren
c b
A A´
a
a Geringeltes Kabel (einadriges oder verdrilltes
Litzenkabel)
b Schraube
c Flache Unterlegscheibe
c b
B
B
a
a Anschluss
b Schraube
c Flache Unterlegscheibe
Zulässig
NICHT zulässig
1-3
8 Elektroinstallation
|
AA´
c
a
a b c
Referenz für Installateure
47
