6
|
Installation der Einheit
Referenz für Installateure
34
Halb verdeckte Montage
a
b
b
d
a
g
b

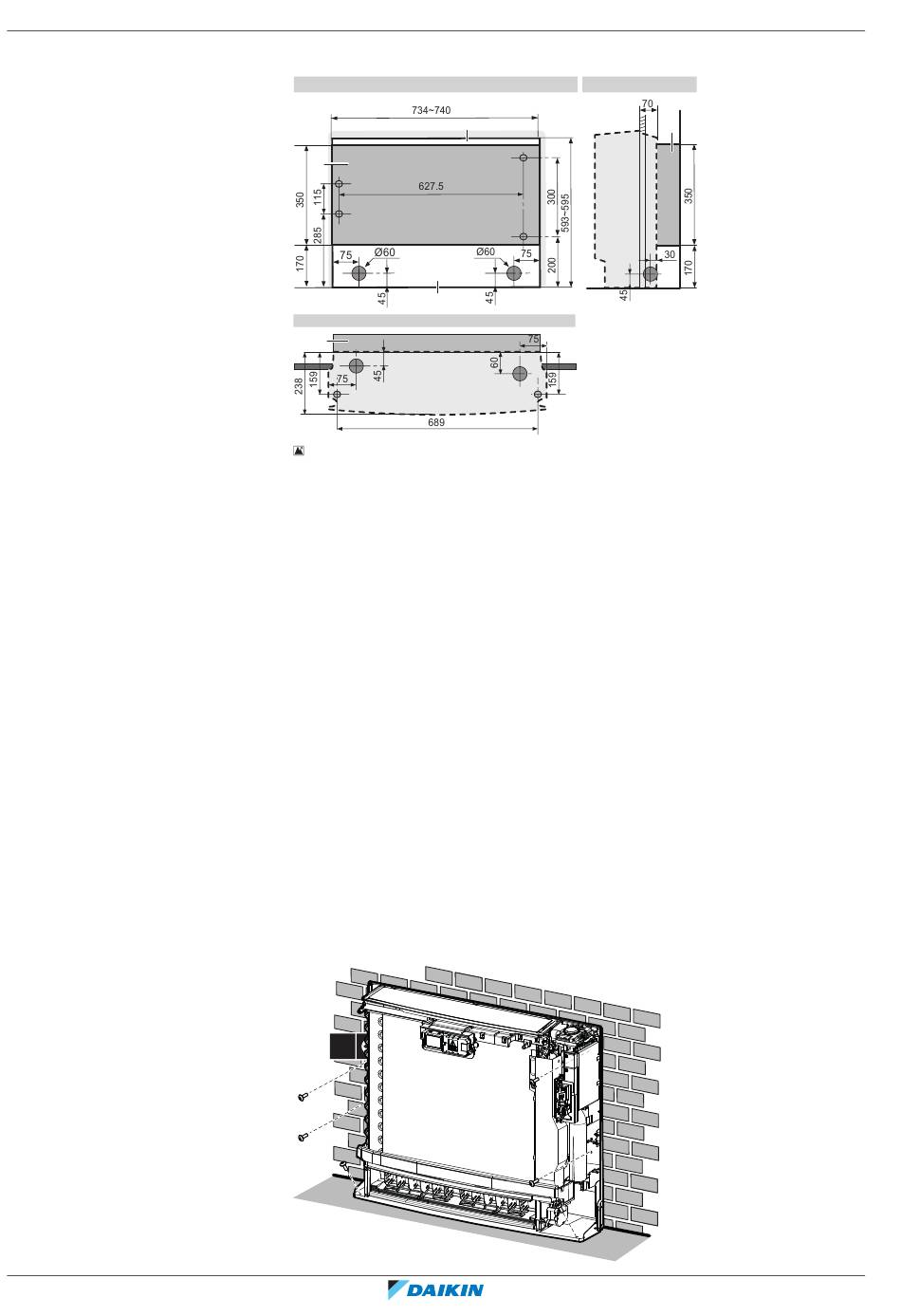

6‒3 Zeichnung von Installation der Inneneinheit: Halb verdeckte Montage
A Vorderansicht
B Seitenansicht
C Draufsicht
a Extra Füllwand
b Schraubenloch 6×
c Loch
d Ort des Rohrdurchführungslochs hinten links
e Ort des Rohrdurchführungslochs hinten rechts
f Ort des Rohrdurchführungslochs rechts/links
g Ort des Rohrdurchführungslochs unten links
h Ort des Rohrdurchführungslochs unten rechts
17 Ein Loch in die Wand machen, wie in Abbildung oben.
18 Die extra Füllwand (bauseitig zu liefern) installieren, je nach Zwischenraum
zwischen Einheit und Wand. Darauf achten, dass zwischen Einheit und Wand
keine Lücke ist.
19 Je nach Ort des Rohrausgangs in die Wand ein Loch bohren. Siehe
Loch in die Wand
bohren" [
20 Mit einer Kneifzange die geschlitzten Abschnitte abschneiden. Siehe
"6.3.3 Geschlitze Abschnitte
21 Die Frontblende öffnen und das Frontgitter entfernen, die Gehäuse oben und
an der Seite entfernen.
22 Mit 6 Schrauben M4×25L (bauseitig zu liefern) die Einheit an der extra
Füllwand und am Boden befestigen.
6×
A
c
b
b
e
c
C
h
b
4
35].
4
entfernen" [
B
a
f
(mm)
35].
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
