8.3 Optionales Zubehör anschließen (kabelgebundene
Benutzerschnittstelle, zentrale Benutzerschnittstelle, Drahtlos-
Adapter usw.)
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
1 Die Elektroschaltkasten-Abdeckung entfernen.
2 Das Kabel des optionalen Adapters am S21 Konnektor anschließen. Um das
Kabel des optionalen Adapters am optionalen Element anzuschließen, siehe
die Installationsanleitung des optionalen Adapters.

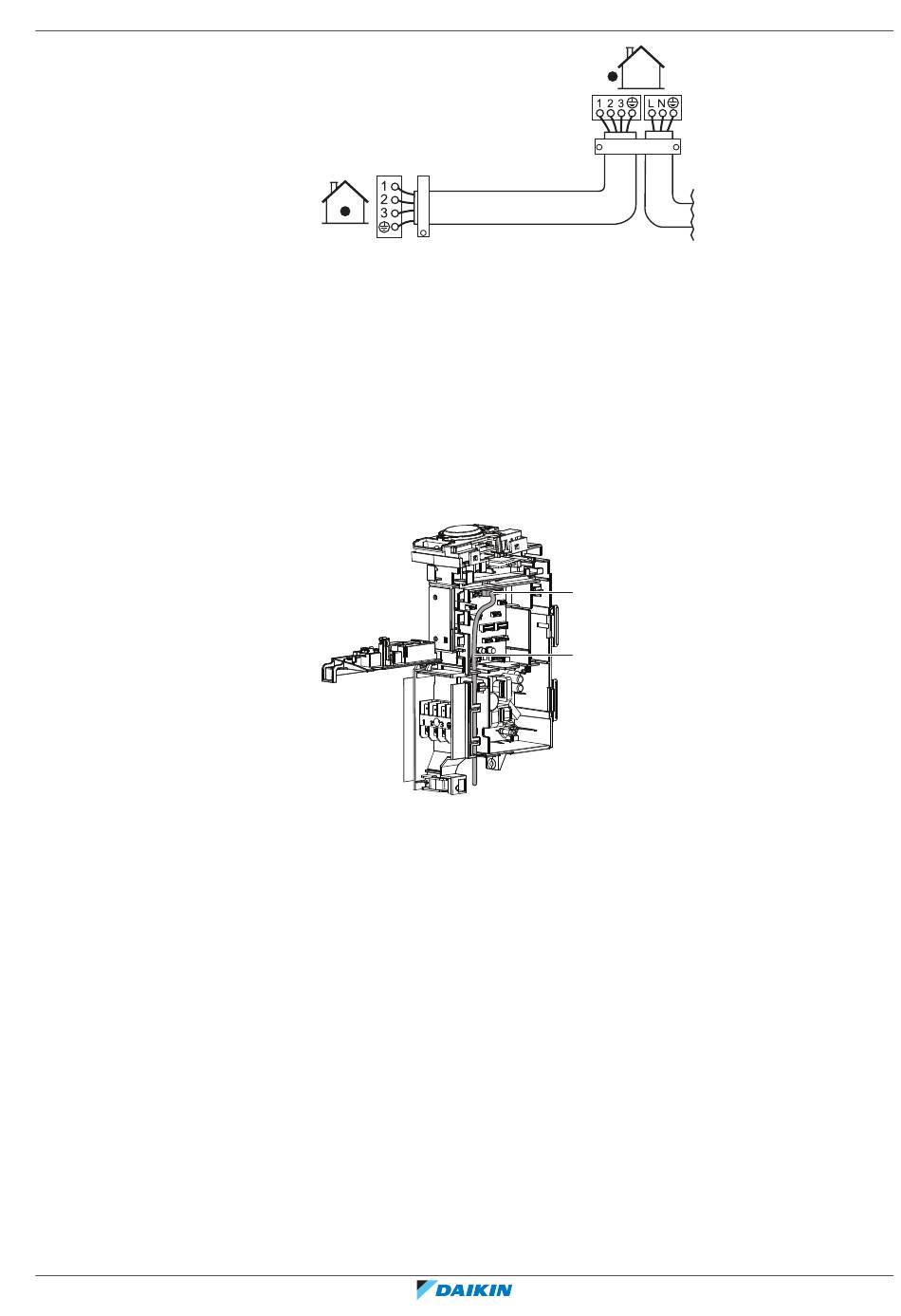

3 Das Kabel gemäß der Abbildung unten verlegen.
a S21Konnektor
b Kabel des optionalen Adapters
4 Die Elektroschaltkasten-Abdeckung schließen.
8 Elektroinstallation
|
a
b
Referenz für Installateure
