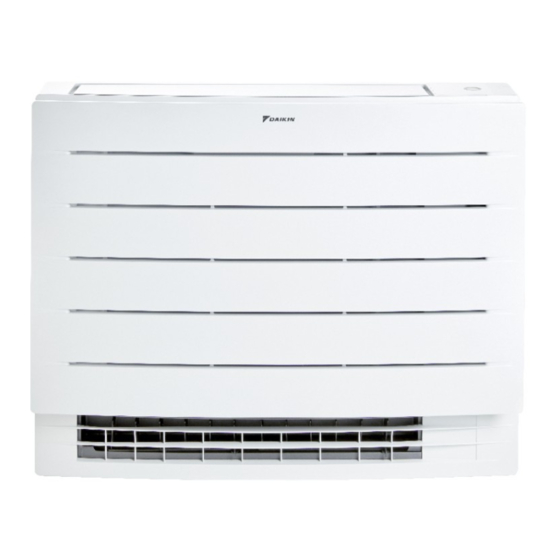

Daikin CVXM20A2V1B Installationsanleitung
Split-system-klimageräte
Vorschau ausblenden
Andere Handbücher für CVXM20A2V1B:
- Referenz für benutzer (68 Seiten) ,
- Referenz für installateure (60 Seiten) ,
- Betriebsanleitung (24 Seiten)
Verwandte Anleitungen für Daikin CVXM20A2V1B
Inhaltszusammenfassung für Daikin CVXM20A2V1B
- Seite 1 Installationsanleitung Split-System-Klimageräte CVXM20A2V1B CVXM20A3V1B FVXM25A2V1B FVXM35A2V1B FVXM50A2V1B FVXM25A3V1B Installationsanleitung FVXM35A3V1B Deutsch Split-System-Klimageräte FVXM50A3V1B...
-
Seite 2: Inhaltsverzeichnis
Website Daikin oder drahtlosen Fernreglers..........11 bei Ihrem Fachhändler. Um den vollständigen Satz der Dokumentationen und weitere 11 Entsorgung Informationen über Ihr Produkt auf der Website Daikin zu erhalten, 12 Technische Daten scannen Sie den QR-Code unten. 12.1 Schaltplan.................. 12 12.1.1... -
Seite 3: Besondere Sicherheitshinweise Für Installateure
2 Besondere Sicherheitshinweise für Installateure ▪ Der vollständige Satz der jüngsten technischen Daten ist WARNUNG verfügbar auf dem Daikin Business Portal (Authentifizierung Für Stromversorgungskabel IMMER mehradrige Kabel erforderlich). verwenden. WARNUNG Besondere ▪ Sämtliche Verkabelungen MÜSSEN einem zugelassenen Elektriker installiert werden und sie Sicherheitshinweise für... -
Seite 4: Über Das Paket
3 Über das Paket WARNUNG INFORMATION: Konformitätserklärung Achten Sie darauf, dass sich Verbindungskabel nicht in ▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o., unmittelbarer Nähe nicht-thermoisolierten dass innerhalb dieser Einheit befindliche Kupferrohren befinden, weil solche Rohre sehr heiß Funkgerätetyp konform ist mit der Richtlinie 2014/53/ werden können. -
Seite 5: Anforderungen An Den Installationsort Des Innengeräts
5 Installation der Einheit Standgerät-Installation 5.1.1 Anforderungen an den Installationsort des Innengeräts INFORMATION Der Schalldruckpegel liegt unter 70 dBA. WARNUNG Standgeräte der Reihe CVXM-A und FVXM-A dürfen NUR Systemen kombiniert werden, deren Gesamt- Kältemittelmenge <1,842 kg beträgt. Darum MUSS bei Kombination mit den Außeneinheiten 3MXM40 oder 3MXM52 Gesamtlänge installierten... - Seite 6 5 Installation der Einheit Wandmontage Unterer Rahmen Geschlitzter Abschnitt 14 Mit Hilfe des Ausrichtungssymbols auf der Montageplatte die Einheit ausrichten: 375 mm vom Ausrichtungssymbol nach jeder Seite (Einheit-Breite 750 mm), 487 mm Ausrichtungssymbol nach unten. (mm) 15 Die Einheit auf der Montageplatte einhängen und mit 4 Schrauben M4×25L (bauseitig zu liefern) die Einheit an der Wand befestigen.
-
Seite 7: Ein Loch In Die Wand Bohren
5 Installation der Einheit Halb verdeckte Montage 5.2.2 Ein Loch in die Wand bohren VORSICHT Wänden, einen Metallrahmen oder eine Metallplatte enthalten, benutzen Sie eine in die Wand eingebettete Rohrleitung mit einer Wandabdeckung bei der Wanddurchführungsöffnung, damit keine Hitze, Stromschlaggefahr oder Brandgefahr entstehen können. HINWEIS Denken Sie daran, die Zwischenräume um die Rohre herum mit Dichtungsmaterial (bauseitig zu liefern) zu... -
Seite 8: Abflussrohr Anschließen
5 Installation der Einheit 5.3.2 Abflussrohr an der Inneneinheit anschließen HINWEIS Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so dass der Bereich der Installation und die Umgebung beschädigt werden können. 1 Den Abflussschlauch (Zubehör) so weit wie möglich auf den Abflussstutzen schieben und mit 1 Schraube (Zubehör) befestigen. -
Seite 9: Rohrinstallation
6 Rohrinstallation Außendurchme Temper-Grad Stärke (t) sser (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich. -
Seite 10: Elektroinstallation
7 Elektroinstallation 4 Den Schlitz und das Ende der Isolierung des angeschlossenen Technische Daten von elektrischen Kältemittelrohres mit Isoliermaterial (Zubehör) umwickeln. Leitungen Darauf achten, dass es keine Lücken gibt. Komponente Verbindungskabel (innen↔außen) 4-adriges Kabel 1,5 mm²~2,5 mm² und einsetzbar für 220~240 V H05RN-F (60245 IEC 57) Die elektrischen Leitungen an die Inneneinheiten anschließen Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen... -
Seite 11: Optionales Zubehör Anschließen (Kabelgebundene Benutzerschnittstelle, Zentrale Benutzerschnittstelle, Drahtlos-Adapter Usw.)
Installationsanleitung des optionalen Adapters. 3 Das Kabel gemäß der Abbildung unten verlegen. HINWEIS Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). -
Seite 12: Entsorgung
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der Leuchtdiode (Wartungsmonitor, regionalen Website Daikin (öffentlich zugänglich). Grün) ▪ Der vollständige Satz der jüngsten technischen Daten ist HIGH VOLTAGE Hochspannung verfügbar auf dem Daikin Business Portal (Authentifizierung Intelligentes Sensorauge erforderlich). IPM* Intelligentes Power Modul 12.1 Schaltplan... - Seite 13 12 Technische Daten Symbol Bedeutung SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste Transformator TC, TRC Sender V*, R*V Varistor Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Power Modul Drahtloser Fernregler Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F...
- Seite 16 3P477070-2N 2022.05 Verantwortung für Energie und Umwelt...
