7 | Rohrinstallation
Referenz für Installateure
44

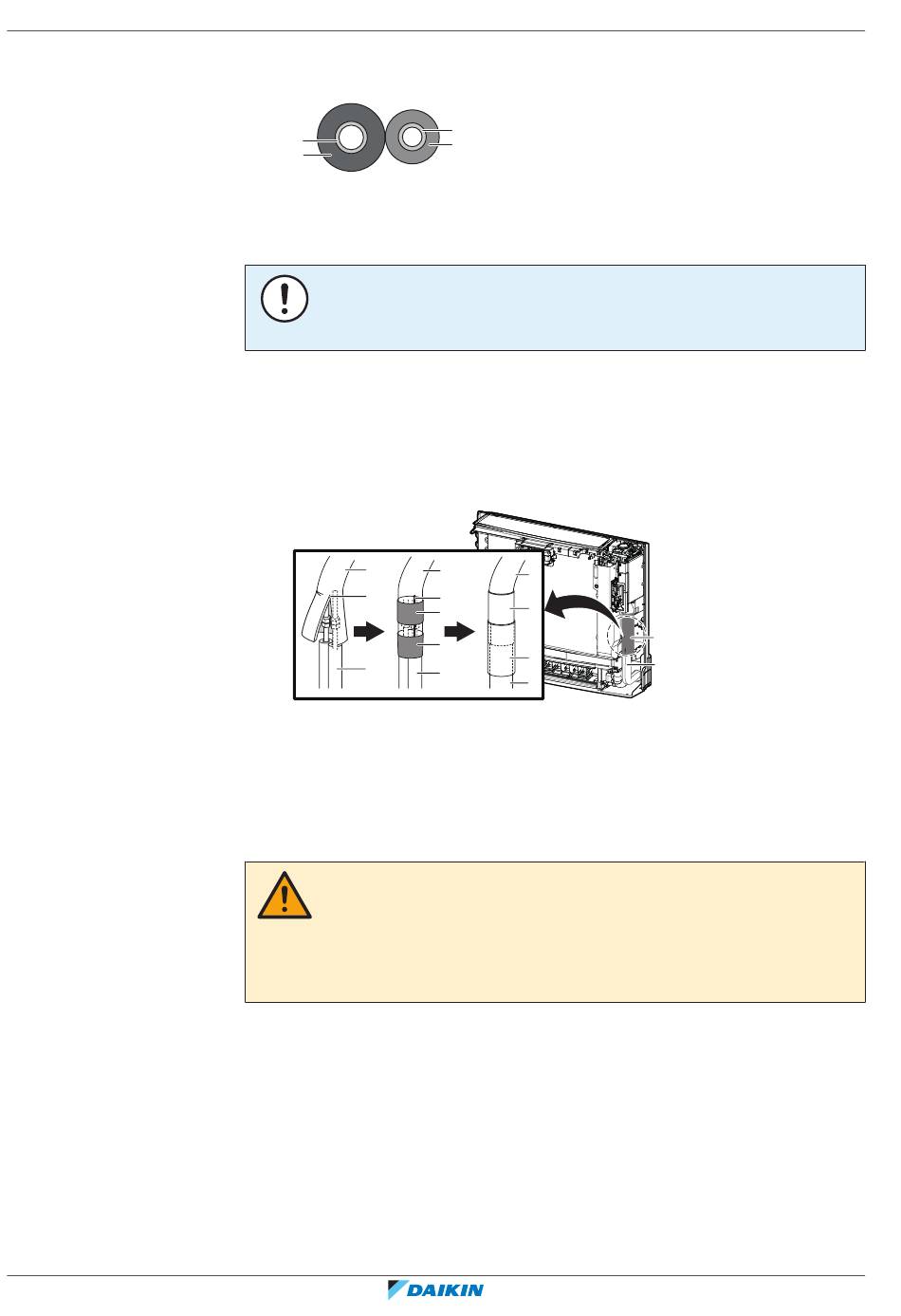

1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit anschließen.
2 Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:
a
b
a Gasleitung
b Isolierung der Gasleitung
c Flüssigkeitsleitung
d Isolierung der Flüssigkeitsleitung
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
3 Am Anschluss des Kältemittelleitungsrohres den Schlitz schließen und mit
einem Band (bauseitig zu liefern) sichern. Darauf achten, dass es keine Lücken
gibt.
4 Den Schlitz und
Kältemittelrohres mit Isoliermaterial (Zubehör) umwickeln. Darauf achten,
dass es keine Lücken gibt.
a
c
b
a Kältemittelrohr-Anschluss
b Kältemittelleitungsrohr (bauseitig zu liefern)
c Schlitz
d Band
e Isoliermaterial (Zubehör)
5 Nach Einfüllen von Kältemittel prüfen Sie Verbindungsstücke von
Kältemittelrohren auf Leckagen.
VORSICHT
Vor Ort hergestellte Kältemittel-Verbindungsstellen in Innenräumen müssen auf
Dichtheit geprüft werden. Das Prüfverfahren muss eine Empfindlichkeit von
mindestens 5 Gramm pro Jahr Kältemittel oder besser bei einem Druck von
mindestens dem 0,25-fachen des maximal zulässigen Drucks aufweisen. Es darf keine
Leckage festgestellt werden.
c
d
das Ende der Isolierung
a
a
c
e
d
d
e
b
b
des angeschlossenen
a
b
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
