6 | Installation der Einheit
6.4 Abflussrohr anschließen
In diesem Kapitel
6.4.1 Allgemeine Leitlinien
Referenz für Installateure
36

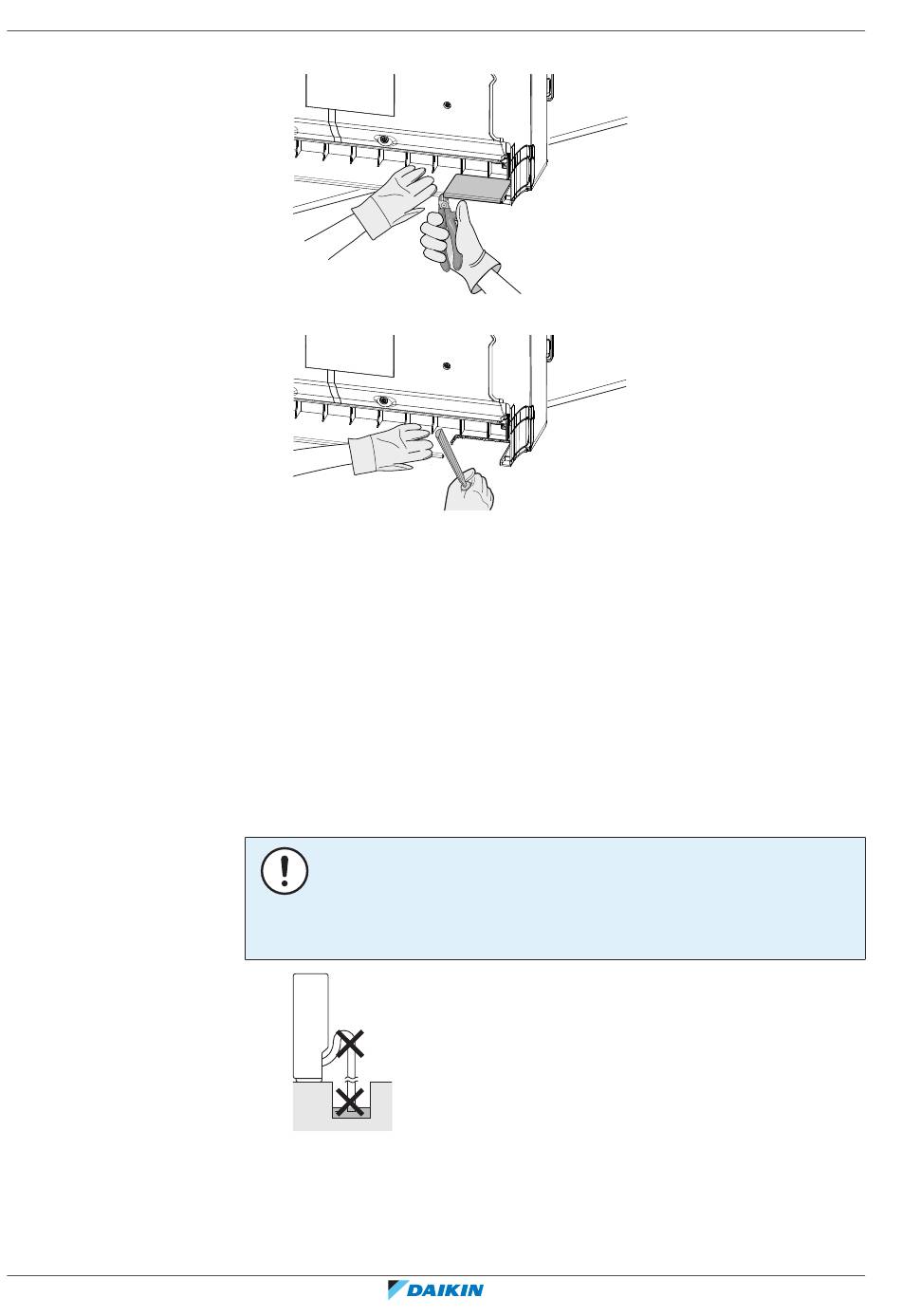

1 Mit einer Kneifzange den geschlitzten Abschnitt abschneiden.
2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen.
6.4.1 Allgemeine Leitlinien..............................................................................................................................................
6.4.2 Abflussrohr an der Inneneinheit anschließen .......................................................................................................
6.4.3 Auf Wasserleckagen prüfen...................................................................................................................................
▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten.
▪ Rohrstärke. Steifes Polyvinylchlorid-Rohr mit 20 mm Nenndurchmesser und
26 mm Außendurchmesser. benutzen.
HINWEIS
▪
Den Abflussschlauch so installieren, dass er ein Gefälle nach unten aufweist.
▪
Fangstellen sind NICHT zugelassen.
▪
Das Ende des Schlauchs NICHT in Wasser legen.
▪ Abflussschlauch. Der Abflussschlauch (Zubehör) ist 220 mm lang und hat an der
Anschlussseite 18 mm Außendurchmesser.
▪ Abflussschlauch-Verlängerung. Steifes Polyvinylchlorid-Rohr (bauseitig zu
liefern) mit 20 mm Nenndurchmesser als Schlauchverlängerung. Bei Anschließen
einer Schlauchverlängerung ein Polyvinyl-Haftmittel zum Kleben verwenden.
36
37
37
