8 | Elektroinstallation
8.1.3 Technische Daten von elektrischen Leitungen
8.2 Die elektrischen Leitungen an die Inneneinheiten anschließen
Referenz für Installateure
48
Komponente
Verbindungskabel
(innen↔außen)
Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen im
Installationshandbuch und gemäß den nationalen Vorschriften und Leitfäden zu
elektrischen Verkabelungen durchgeführt werden.

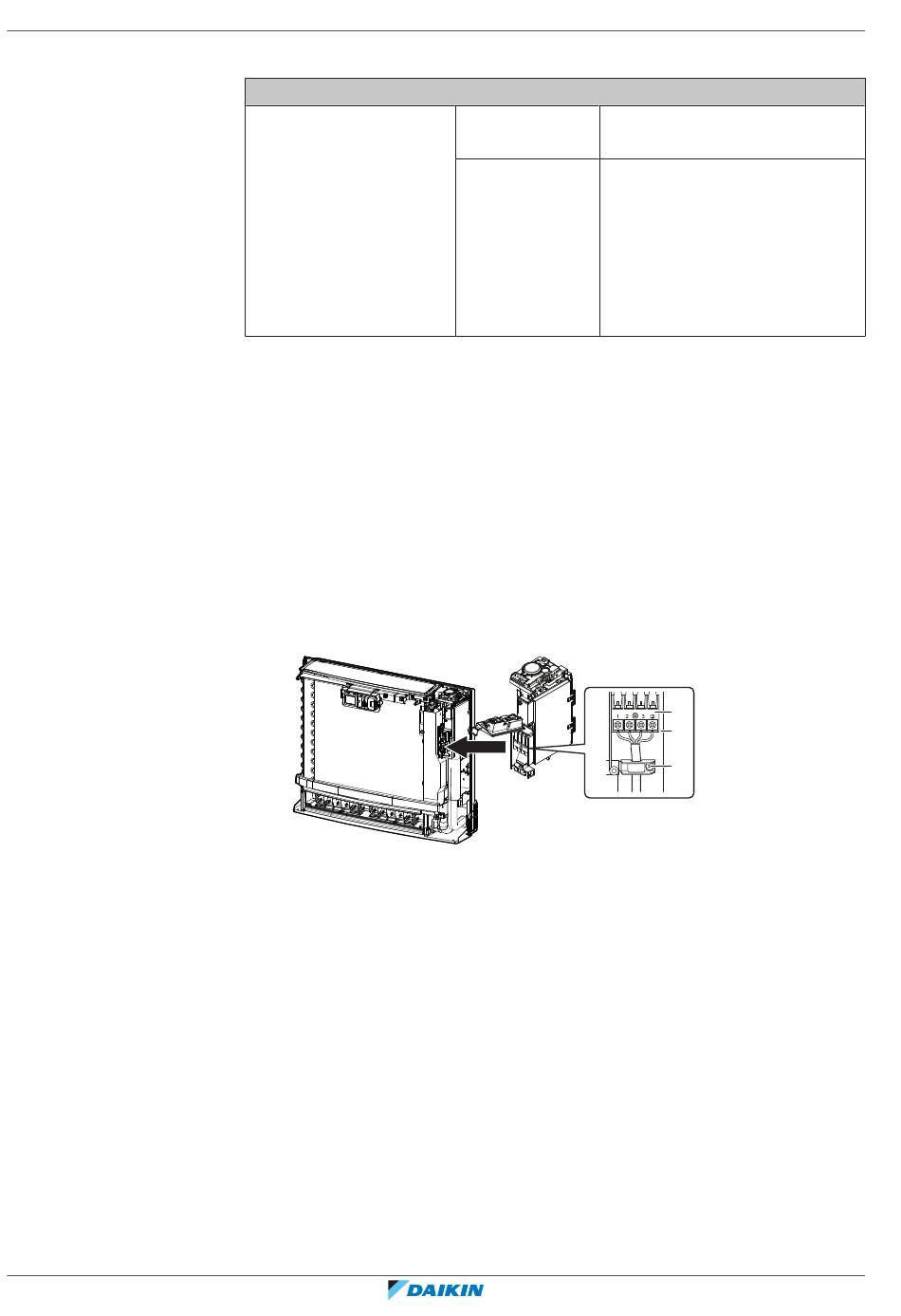

1 Klemmleiste öffnen.
2 Die Kabelenden um ungefähr 15 mm abisolieren.
3 An den Klemmleisten von Inneneinheit und Außeneinheit darauf achten, dass
die Farben der Drähte den Anschlussnummern entsprechen. Dann die Drähte
fest mit den entsprechenden Anschlüssen verschrauben.
4 Erdungskabel an die entsprechenden Anschlüssen anschließen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelschelle
5 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen, dann mit der
Kabelschelle die Kabel fixieren.
6 Darauf achten, dass die Drähte nicht mit den Metallteilen des
Wärmetauschers in Kontakt kommen.
7 Falls der Anschluss an einen optionalen Adapter erfolgen soll, siehe
"8.3 Optionales Zubehör anschließen (kabelgebundene Benutzerschnittstelle,
zentrale Benutzerschnittstelle, Drahtlos-Adapter
Elektrische
Spannung
Kabelstärke Verwenden Sie nur harmonisierte
Kabel, die doppelt isoliert und für
die jeweilige Spannung geeignet
1,5 mm²~2,5 mm
usw.)" [
220~240 V
sind.
4-adriges Kabel
2
(auf Basis der
Außeneinheit)
a
b
c
4
49].
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
4P769827-3E – 2024.09
