Anschlüsse
8
Vor
dem
Anschließen
anzuschließenden Geräte ausgeschaltet werden.
Der Q
ist mit XLR-Buchsen und Stereo-Klinkenbuchsen für
URE
symmetrischen Betrieb ausgestattet. SPL hat für eine optimale
Gleichtaktunterdrückung der Ein- und Ausgangssymmetrie-
stufen Hybrid-Bausteine entwickelt, auf denen alle Widerstände
per Laser aufgebracht werden und die dadurch eine Genauigkeit
bzw. Toleranz von lediglich 0,01% aufweisen. Der Baustein reali-
siert eine Gleichtaktunterdrückung von -90 dB bei 1kHz. Im
Vergleich zu konventionellen Symmetriestufen realisiert der SPL-
Hybrid eine um über 20dB bessere Gleichtaktunterdrückung.
Die XLR- und Klinkenbuchsen sind parallel geschaltet.
Ausgangsseitig werden also zwei Signale ausgegeben. Achten Sie
darauf, daß Sie eingangsseitig entweder die XLR- oder die
Klinkenbuchsen belegt haben. Bei einer Doppelbelegung mischen
sich die beiden Eingangssignale.

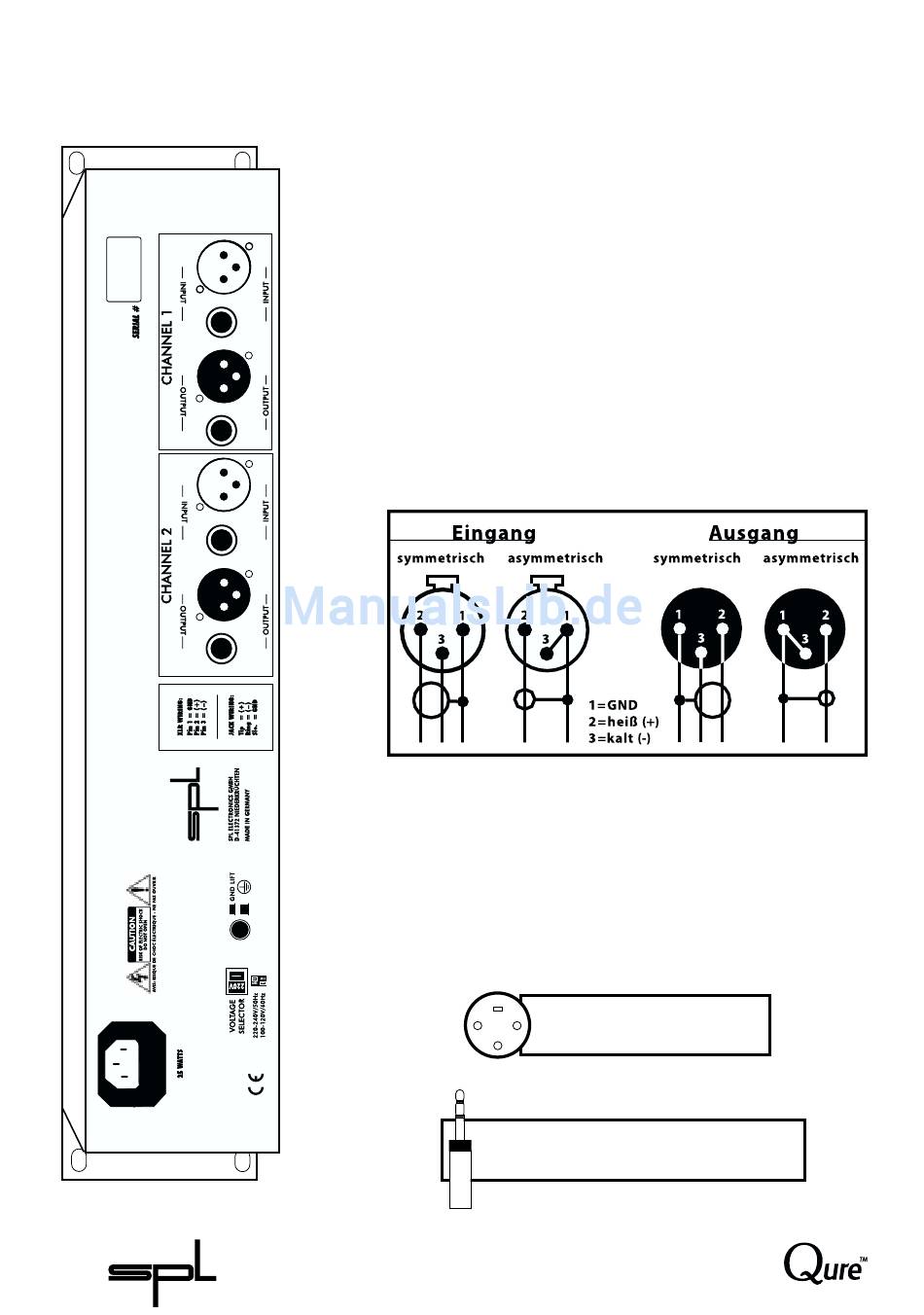

Die nachstehende Abbildung zeigt die korrekte Asym-
metrierung der symmetrischen XLR-Buchsen, falls eine unsymmetri-
sche Verkabelung nötig sein sollte:
Eine einfache Methode, die XLR-Buchsen asymmetrisch zu
betreiben, ist die Verwendung von Mono-Klinkensteckern. Stecken
Sie sie in die Klinkenbuchsen, deren XLR-Pendants asymmetriert
werden sollen. Bei den XLR-Buchsen wird dann der Kaltleiter (Pin 3)
auf Masse (Pin 1) gebrückt und der asymmetrische Betrieb herge-
stellt.
Pin-Belegung: XLR-Buchse
3
1
2
1=GND, 2=Heiß (+), 3=Kalt (-)
Pin-Belegung: Stereo-Klinkenbuchse
Spitze=Heiß (+), Ring=Kalt (-), Mantel=GND
müssen
der
Q
URE
und
alle
