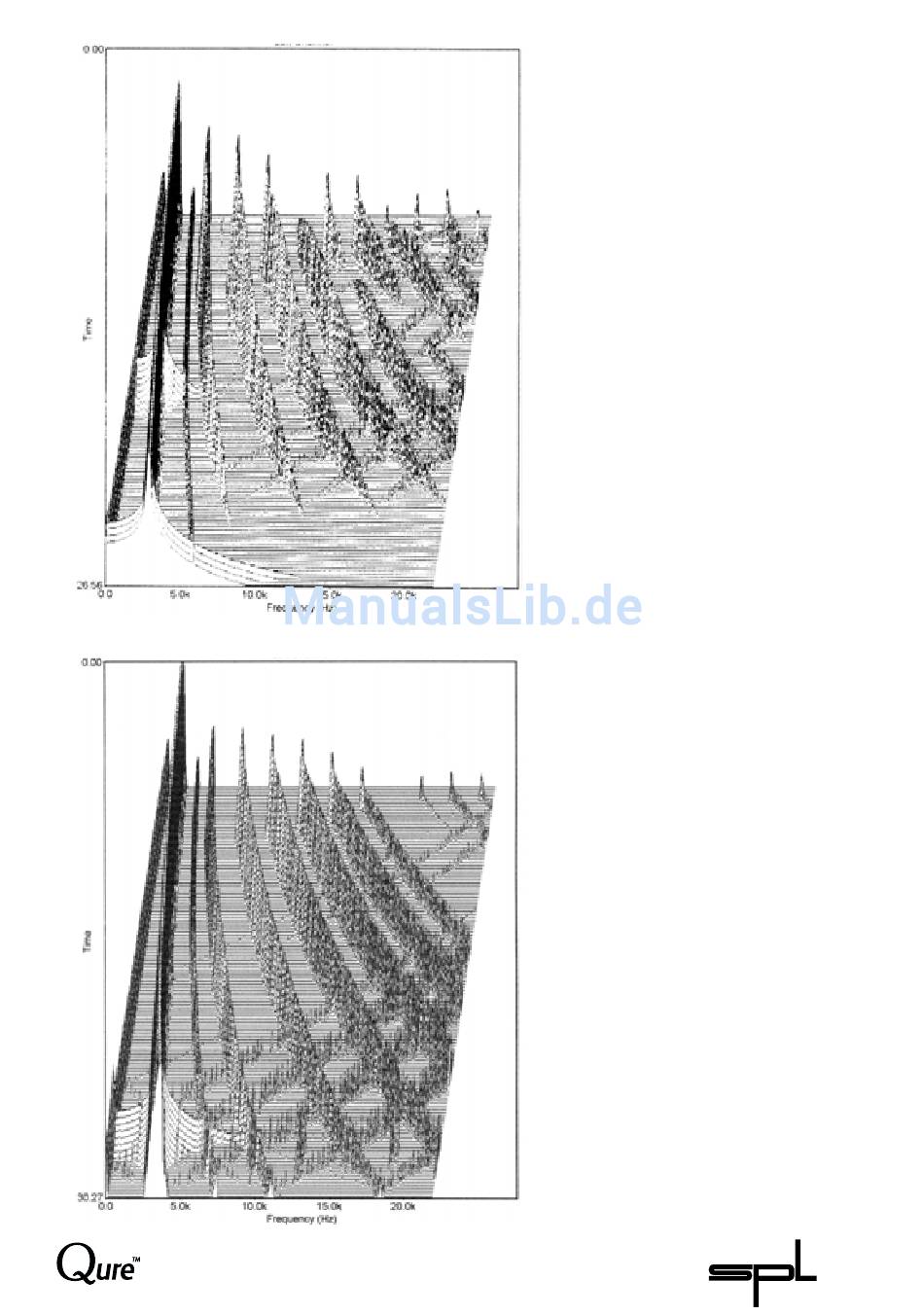

Diagramm 13:
Die nebenstehende
Abbildung zeigt eine zeitliche
Verlaufsmessung einer
linearen Frequenzüber-
tragung, bei der ein Sweep
von 1 kHz nach 4 kHz durch-
geführt wird.
Das MF-Band ist einge-
schaltet; B/C steht
allerdings auf Null.
Sie sehen das harmonikale
Spektrum im
zeitlichen Ablauf.
Diagramm 14:
Durch Zuschalten der QURE-
Regelung verändern sich
die Intensitäten des
harmonikalen Spektrums.
Mit dem MF-Band wurde
nach Zuschalten der QURE-
Elektronik der Frequenzgang
linearisiert.
Danach zeigt sich eine völlig
andere Gewichtgung der
Harmonischen, die neben
einer höheren Dichte auch
höhere Intensitäten
aufweisen. Außerdem treten
neue Harmonische hinzu.
