Variables LOWCUT-Filter,
regelbar zwischen 20Hz
und 200Hz

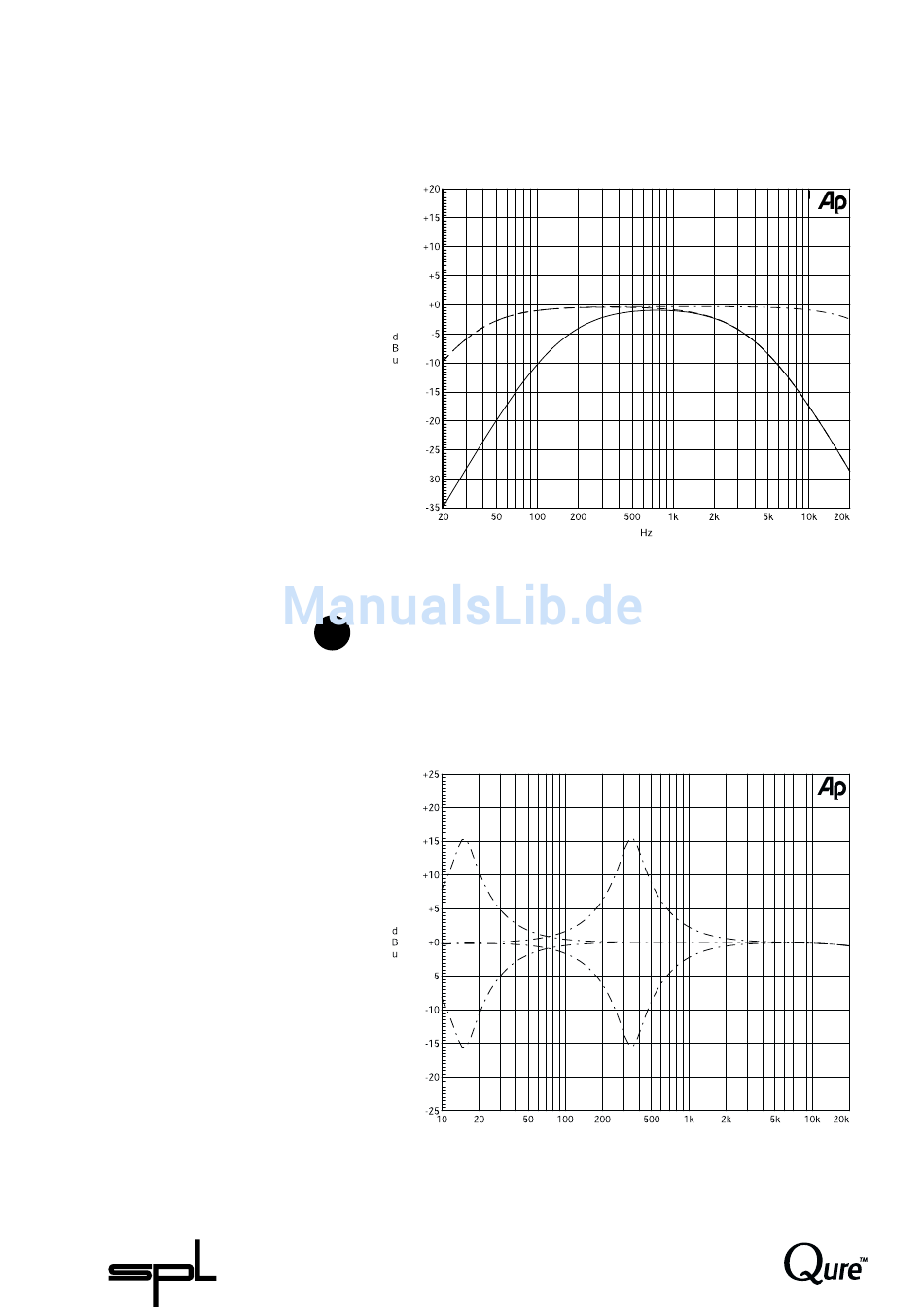

Diagramm 3:
Nebenstehend sind die
Übertragungskurven für die
minimalen und maximalen
Grenzfrequenzen der
HF- und LF CUT-Filter
dargestellt.
HF CUT: 20 bis 2,5 kHz
LF CUT: 40 bis 200 Hz
LF (Low Freq.)
Diagramm 4:
Frequenzverläufe für die
tiefste (15 Hz) und höchste
Center-Frequenz (365 Hz)
des LF-Filterbandes
(bei max. B/C und Q5).
12
Mit einer Drehung nach rechts läßt sich die untere
Grenzfrequenz zu höheren Frequenzen verschieben, bis im
rechten Anschlag bei 200 Hz der höchste Einstellwert erreicht
wird. In Diagramm 3 sehen Sie die Übertragungskurve für den
niedrigsten (40 Hz) und höchsten (200 Hz) Einstellwert.
7
Das tiefste Frequenzband (LF) ist mehr als vier Oktaven breit.
Der LF-Regler regelt die Center-Frequenz zwischen 15 Hz und
365 Hz.
Das nachstehende Diagramm zeigt die Frequenzverläufe für die
tiefste (15 Hz) und die höchste Center-Frequenz (365 Hz).
