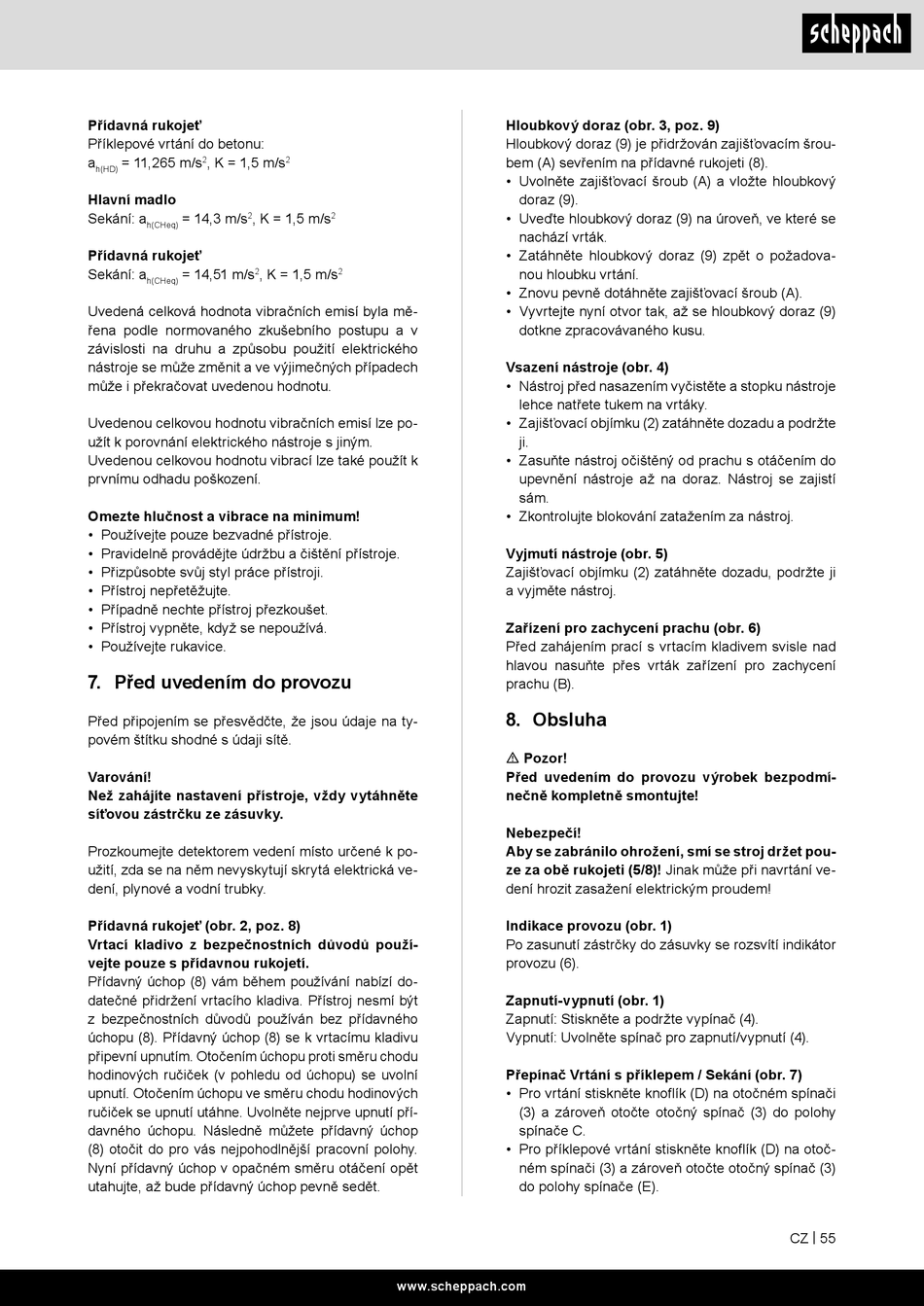

Přídavná rukojeť
Příklepové vrtání do betonu:
a = 11,265 m/s , K = 1,5 m/s
2
h(HD)
Hlavní madlo
Sekání: a = 14,3 m/s , K = 1,5 m/s
2
h(CHeq)
Přídavná rukojeť
Sekání: a = 14,51 m/s , K = 1,5 m/s
2
h(CHeq)
Uvedená celková hodnota vibračních emisí byla mě-
řena podle normovaného zkušebního postupu a v
závislosti na druhu a způsobu použití elektrického
nástroje se může změnit a ve výjimečných případech
může i překračovat uvedenou hodnotu.
Uvedenou celkovou hodnotu vibračních emisí lze po-
užít k porovnání elektrického nástroje s jiným.
Uvedenou celkovou hodnotu vibrací lze také použít k
prvnímu odhadu poškození.
Omezte hlučnost a vibrace na minimum!
• Používejte pouze bezvadné přístroje.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte svůj styl práce přístroji.
• Přístroj nepřetěžujte.
• Případně nechte přístroj přezkoušet.
• Přístroj vypněte, když se nepoužívá.
• Používejte rukavice.
7. Před uvedením do provozu
Před připojením se přesvědčte, že jsou údaje na ty-
povém štítku shodné s údaji sítě.
Varování!
Než zahájíte nastavení přístroje, vždy vytáhněte
síťovou zástrčku ze zásuvky.
Prozkoumejte detektorem vedení místo určené k po-
užití, zda se na něm nevyskytují skrytá elektrická ve-
dení, plynové a vodní trubky.
Přídavná rukojeť (obr. 2, poz. 8)
Vrtací kladivo z bezpečnostních důvodů použí-
vejte pouze s přídavnou rukojetí.
Přídavný úchop (8) vám během používání nabízí do-
datečné přidržení vrtacího kladiva. Přístroj nesmí být
z bezpečnostních důvodů používán bez přídavného
úchopu (8). Přídavný úchop (8) se k vrtacímu kladivu
připevní upnutím. Otočením úchopu proti směru chodu
hodinových ručiček (v pohledu od úchopu) se uvolní
upnutí. Otočením úchopu ve směru chodu hodinových
ručiček se upnutí utáhne. Uvolněte nejprve upnutí pří-
davného úchopu. Následně můžete přídavný úchop
(8) otočit do pro vás nejpohodlnější pracovní polohy.
Nyní přídavný úchop v opačném směru otáčení opět
utahujte, až bude přídavný úchop pevně sedět.
2
2
2
www.scheppach.com
Hloubkový doraz (obr. 3, poz. 9)
Hloubkový doraz (9) je přidržován zajišťovacím šrou-
bem (A) sevřením na přídavné rukojeti (8).
• Uvolněte zajišťovací šroub (A) a vložte hloubkový
doraz (9).
• Uveďte hloubkový doraz (9) na úroveň, ve které se
nachází vrták.
• Zatáhněte hloubkový doraz (9) zpět o požadova-
nou hloubku vrtání.
• Znovu pevně dotáhněte zajišťovací šroub (A).
• Vyvrtejte nyní otvor tak, až se hloubkový doraz (9)
dotkne zpracovávaného kusu.
Vsazení nástroje (obr. 4)
• Nástroj před nasazením vyčistěte a stopku nástroje
lehce natřete tukem na vrtáky.
• Zajišťovací objímku (2) zatáhněte dozadu a podržte
ji.
• Zasuňte nástroj očištěný od prachu s otáčením do
upevnění nástroje až na doraz. Nástroj se zajistí
sám.
• Zkontrolujte blokování zatažením za nástroj.
Vyjmutí nástroje (obr. 5)
Zajišťovací objímku (2) zatáhněte dozadu, podržte ji
a vyjměte nástroj.
Zařízení pro zachycení prachu (obr. 6)
Před zahájením prací s vrtacím kladivem svisle nad
hlavou nasuňte přes vrták zařízení pro zachycení
prachu (B).
8. Obsluha
m Pozor!
Před uvedením do provozu výrobek bezpodmí-
nečně kompletně smontujte!
Nebezpečí!
Aby se zabránilo ohrožení, smí se stroj držet pou-
ze za obě rukojeti (5/8)! Jinak může při navrtání ve-
dení hrozit zasažení elektrickým proudem!
Indikace provozu (obr. 1)
Po zasunutí zástrčky do zásuvky se rozsvítí indikátor
provozu (6).
Zapnutí-vypnutí (obr. 1)
Zapnutí: Stiskněte a podržte vypínač (4).
Vypnutí: Uvolněte spínač pro zapnutí/vypnutí (4).
Přepínač Vrtání s příklepem / Sekání (obr. 7)
• Pro vrtání stiskněte knoflík (D) na otočném spínači
(3) a zároveň otočte otočný spínač (3) do polohy
spínače C.
• Pro příklepové vrtání stiskněte knoflík (D) na otoč-
ném spínači (3) a zároveň otočte otočný spínač (3)
do polohy spínače (E).
