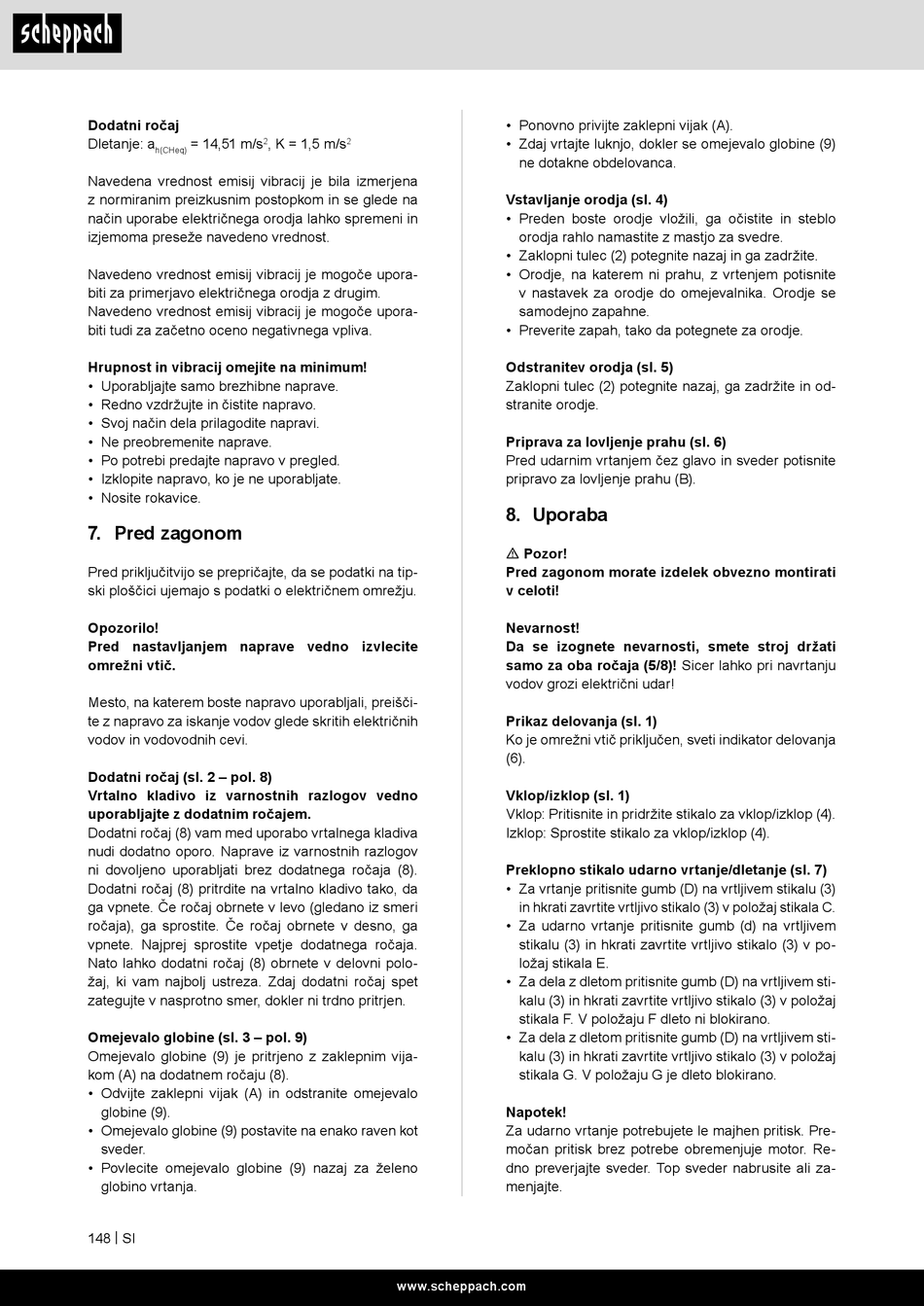

Scheppach DH1300PLUS Originalbetriebsanleitung Seite 148

Dodatni ročaj
Dletanje: a = 14,51 m/s
h(CHeq)
Navedena vrednost emisij vibracij je bila izmerjena
z normiranim preizkusnim postopkom in se glede na
način uporabe električnega orodja lahko spremeni in
izjemoma preseže navedeno vrednost.
Navedeno vrednost emisij vibracij je mogoče upora-
biti za primerjavo električnega orodja z drugim.
Navedeno vrednost emisij vibracij je mogoče upora-
biti tudi za začetno oceno negativnega vpliva.
Hrupnost in vibracij omejite na minimum!
• Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Svoj način dela prilagodite napravi.
• Ne preobremenite naprave.
• Po potrebi predajte napravo v pregled.
• Izklopite napravo, ko je ne uporabljate.
• Nosite rokavice.
7. Pred zagonom
Pred priključitvijo se prepričajte, da se podatki na tip-
ski ploščici ujemajo s podatki o električnem omrežju.
Opozorilo!
Pred nastavljanjem naprave vedno izvlecite
omrežni vtič.
Mesto, na katerem boste napravo uporabljali, preišči-
te z napravo za iskanje vodov glede skritih električnih
vodov in vodovodnih cevi.
Dodatni ročaj (sl. 2 – pol. 8)
Vrtalno kladivo iz varnostnih razlogov vedno
uporabljajte z dodatnim ročajem.
Dodatni ročaj (8) vam med uporabo vrtalnega kladiva
nudi dodatno oporo. Naprave iz varnostnih razlogov
ni dovoljeno uporabljati brez dodatnega ročaja (8).
Dodatni ročaj (8) pritrdite na vrtalno kladivo tako, da
ga vpnete. Če ročaj obrnete v levo (gledano iz smeri
ročaja), ga sprostite. Če ročaj obrnete v desno, ga
vpnete. Najprej sprostite vpetje dodatnega ročaja.
Nato lahko dodatni ročaj (8) obrnete v delovni polo-
žaj, ki vam najbolj ustreza. Zdaj dodatni ročaj spet
zategujte v nasprotno smer, dokler ni trdno pritrjen.
Omejevalo globine (sl. 3 – pol. 9)
Omejevalo globine (9) je pritrjeno z zaklepnim vija-
kom (A) na dodatnem ročaju (8).
• Odvijte zaklepni vijak (A) in odstranite omejevalo
globine (9).
• Omejevalo globine (9) postavite na enako raven kot
sveder.
• Povlecite omejevalo globine (9) nazaj za želeno
globino vrtanja.
148 | SI
, K = 1,5 m/s
2 2
www.scheppach.com
• Ponovno privijte zaklepni vijak (A).
• Zdaj vrtajte luknjo, dokler se omejevalo globine (9)
ne dotakne obdelovanca.
Vstavljanje orodja (sl. 4)
• Preden boste orodje vložili, ga očistite in steblo
orodja rahlo namastite z mastjo za svedre.
• Zaklopni tulec (2) potegnite nazaj in ga zadržite.
• Orodje, na katerem ni prahu, z vrtenjem potisnite
v nastavek za orodje do omejevalnika. Orodje se
samodejno zapahne.
• Preverite zapah, tako da potegnete za orodje.
Odstranitev orodja (sl. 5)
Zaklopni tulec (2) potegnite nazaj, ga zadržite in od-
stranite orodje.
Priprava za lovljenje prahu (sl. 6)
Pred udarnim vrtanjem čez glavo in sveder potisnite
pripravo za lovljenje prahu (B).
8. Uporaba
m Pozor!
Pred zagonom morate izdelek obvezno montirati
v celoti!
Nevarnost!
Da se izognete nevarnosti, smete stroj držati
samo za oba ročaja (5/8)! Sicer lahko pri navrtanju
vodov grozi električni udar!
Prikaz delovanja (sl. 1)
Ko je omrežni vtič priključen, sveti indikator delovanja
(6).
Vklop/izklop (sl. 1)
Vklop: Pritisnite in pridržite stikalo za vklop/izklop (4).
Izklop: Sprostite stikalo za vklop/izklop (4).
Preklopno stikalo udarno vrtanje/dletanje (sl. 7)
• Za vrtanje pritisnite gumb (D) na vrtljivem stikalu (3)
in hkrati zavrtite vrtljivo stikalo (3) v položaj stikala C.
• Za udarno vrtanje pritisnite gumb (d) na vrtljivem
stikalu (3) in hkrati zavrtite vrtljivo stikalo (3) v po-
ložaj stikala E.
• Za dela z dletom pritisnite gumb (D) na vrtljivem sti-
kalu (3) in hkrati zavrtite vrtljivo stikalo (3) v položaj
stikala F. V položaju F dleto ni blokirano.
• Za dela z dletom pritisnite gumb (D) na vrtljivem sti-
kalu (3) in hkrati zavrtite vrtljivo stikalo (3) v položaj
stikala G. V položaju G je dleto blokirano.
Napotek!
Za udarno vrtanje potrebujete le majhen pritisk. Pre-
močan pritisk brez potrebe obremenjuje motor. Re-
dno preverjajte sveder. Top sveder nabrusite ali za-
menjajte.
