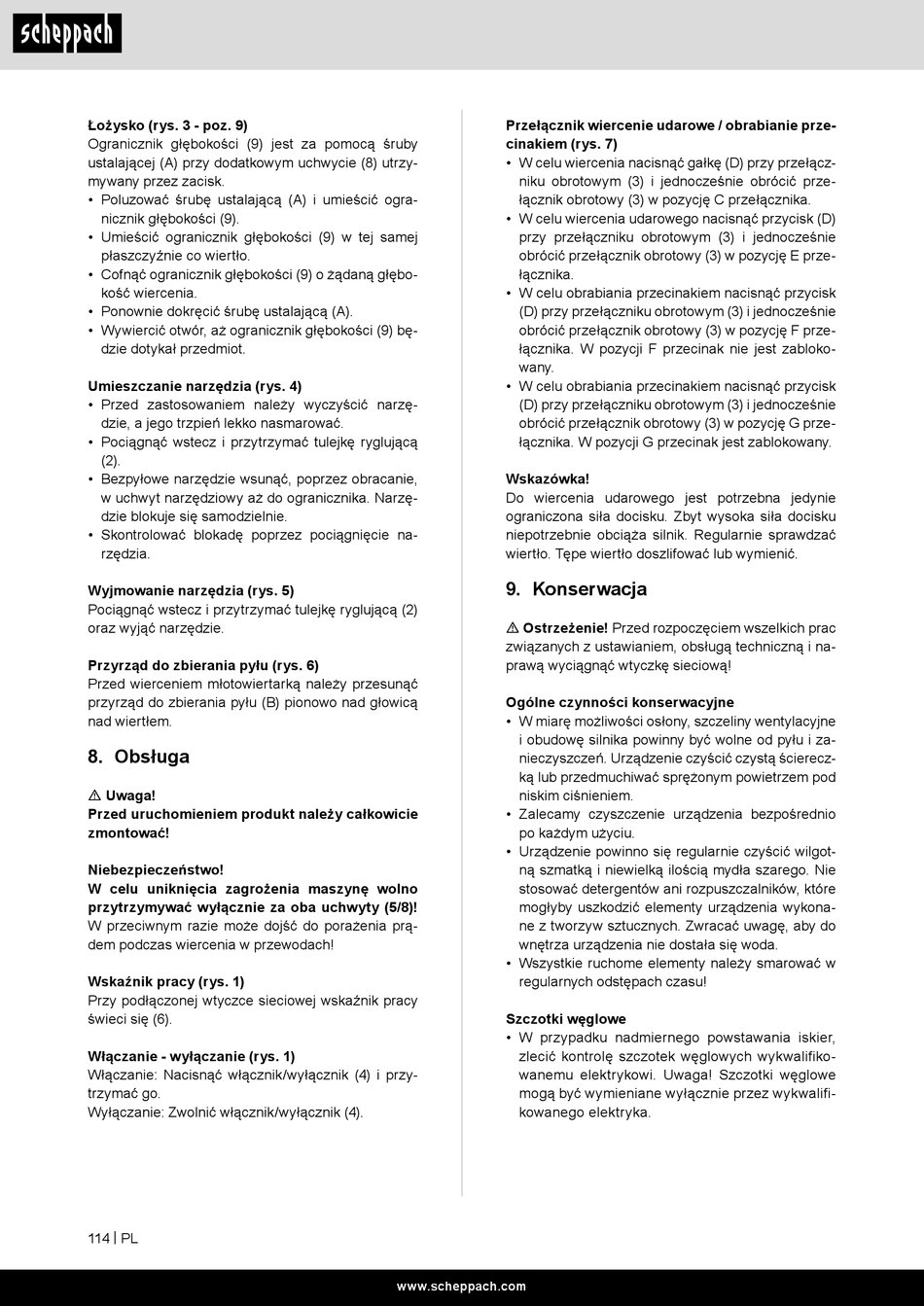

Łożysko (rys. 3 - poz. 9)
Ogranicznik głębokości (9) jest za pomocą śruby
ustalającej (A) przy dodatkowym uchwycie (8) utrzy-
mywany przez zacisk.
• Poluzować śrubę ustalającą (A) i umieścić ogra-
nicznik głębokości (9).
• Umieścić ogranicznik głębokości (9) w tej samej
płaszczyźnie co wiertło.
• Cofnąć ogranicznik głębokości (9) o żądaną głębo-
kość wiercenia.
• Ponownie dokręcić śrubę ustalającą (A).
• Wywiercić otwór, aż ogranicznik głębokości (9) bę-
dzie dotykał przedmiot.
Umieszczanie narzędzia (rys. 4)
• Przed zastosowaniem należy wyczyścić narzę-
dzie, a jego trzpień lekko nasmarować.
• Pociągnąć wstecz i przytrzymać tulejkę ryglującą
(2).
• Bezpyłowe narzędzie wsunąć, poprzez obracanie,
w uchwyt narzędziowy aż do ogranicznika. Narzę-
dzie blokuje się samodzielnie.
• Skontrolować blokadę poprzez pociągnięcie na-
rzędzia.
Wyjmowanie narzędzia (rys. 5)
Pociągnąć wstecz i przytrzymać tulejkę ryglującą (2)
oraz wyjąć narzędzie.
Przyrząd do zbierania pyłu (rys. 6)
Przed wierceniem młotowiertarką należy przesunąć
przyrząd do zbierania pyłu (B) pionowo nad głowicą
nad wiertłem.
8. Obsługa
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
Niebezpieczeństwo!
W celu uniknięcia zagrożenia maszynę wolno
przytrzymywać wyłącznie za oba uchwyty (5/8)!
W przeciwnym razie może dojść do porażenia prą-
dem podczas wiercenia w przewodach!
Wskaźnik pracy (rys. 1)
Przy podłączonej wtyczce sieciowej wskaźnik pracy
świeci się (6).
Włączanie - wyłączanie (rys. 1)
Włączanie: Nacisnąć włącznik/wyłącznik (4) i przy-
trzymać go.
Wyłączanie: Zwolnić włącznik/wyłącznik (4).
114 | PL
Przełącznik wiercenie udarowe / obrabianie prze-
cinakiem (rys. 7)
• W celu wiercenia nacisnąć gałkę (D) przy przełącz-
niku obrotowym (3) i jednocześnie obrócić prze-
łącznik obrotowy (3) w pozycję C przełącznika.
• W celu wiercenia udarowego nacisnąć przycisk (D)
przy przełączniku obrotowym (3) i jednocześnie
obrócić przełącznik obrotowy (3) w pozycję E prze-
łącznika.
• W celu obrabiania przecinakiem nacisnąć przycisk
(D) przy przełączniku obrotowym (3) i jednocześnie
obrócić przełącznik obrotowy (3) w pozycję F prze-
łącznika. W pozycji F przecinak nie jest zabloko-
wany.
• W celu obrabiania przecinakiem nacisnąć przycisk
(D) przy przełączniku obrotowym (3) i jednocześnie
obrócić przełącznik obrotowy (3) w pozycję G prze-
łącznika. W pozycji G przecinak jest zablokowany.
Wskazówka!
Do wiercenia udarowego jest potrzebna jedynie
ograniczona siła docisku. Zbyt wysoka siła docisku
niepotrzebnie obciąża silnik. Regularnie sprawdzać
wiertło. Tępe wiertło doszlifować lub wymienić.
9. Konserwacja
m Ostrzeżenie! Przed rozpoczęciem wszelkich prac
związanych z ustawianiem, obsługą techniczną i na-
prawą wyciągnąć wtyczkę sieciową!
Ogólne czynności konserwacyjne
• W miarę możliwości osłony, szczeliny wentylacyjne
i obudowę silnika powinny być wolne od pyłu i za-
nieczyszczeń. Urządzenie czyścić czystą ścierecz-
ką lub przedmuchiwać sprężonym powietrzem pod
niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio
po każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgot-
ną szmatką i niewielką ilością mydła szarego. Nie
stosować detergentów ani rozpuszczalników, które
mogłyby uszkodzić elementy urządzenia wykona-
ne z tworzyw sztucznych. Zwracać uwagę, aby do
wnętrza urządzenia nie dostała się woda.
• Wszystkie ruchome elementy należy smarować w
regularnych odstępach czasu!
Szczotki węglowe
• W przypadku nadmiernego powstawania iskier,
zlecić kontrolę szczotek węglowych wykwalifiko-
wanemu elektrykowi. Uwaga! Szczotki węglowe
mogą być wymieniane wyłącznie przez wykwalifi-
kowanego elektryka.
