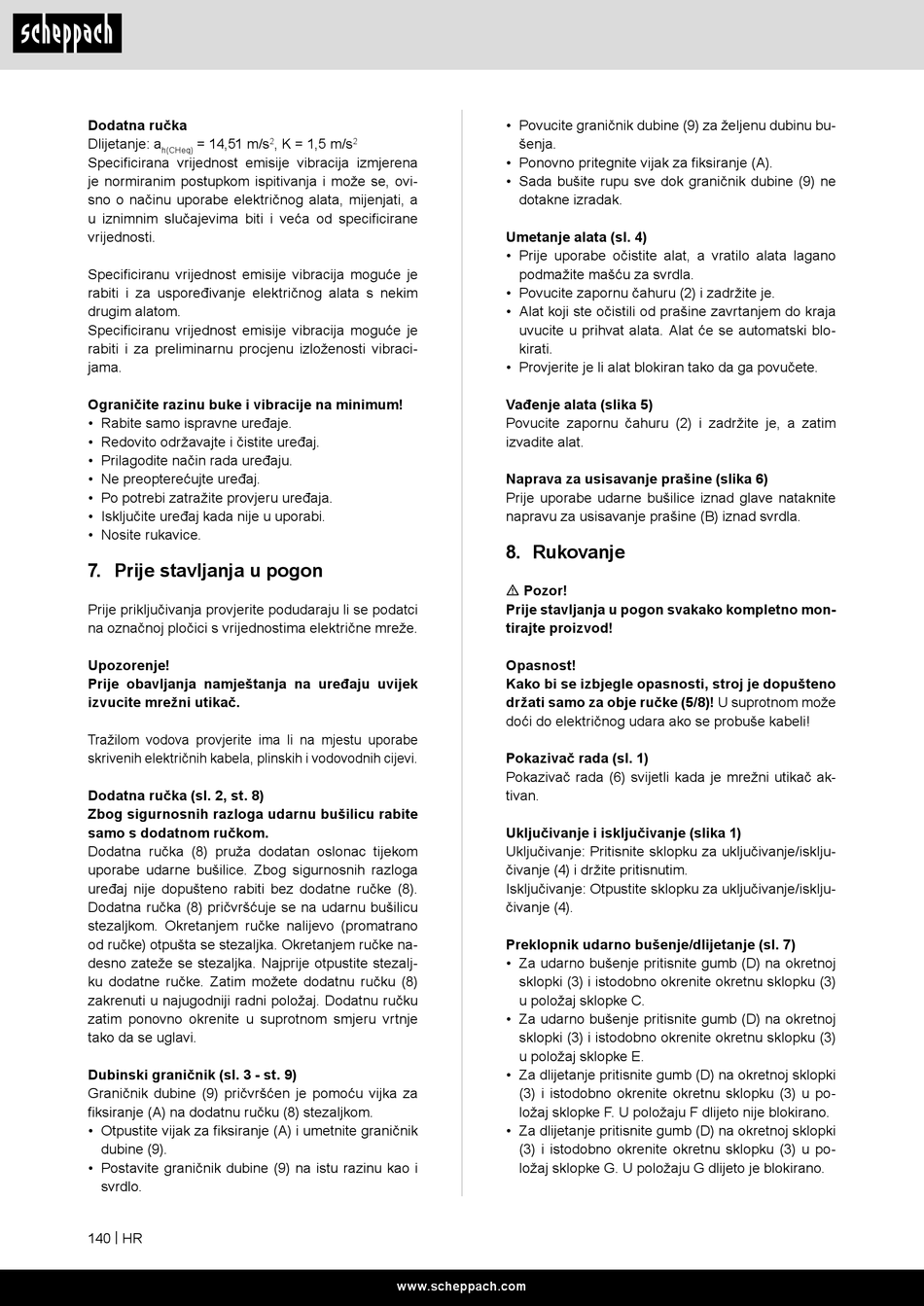

Dodatna ručka
Dlijetanje: a = 14,51 m/s
h(CHeq)
Specificirana vrijednost emisije vibracija izmjerena
je normiranim postupkom ispitivanja i može se, ovi-
sno o načinu uporabe električnog alata, mijenjati, a
u iznimnim slučajevima biti i veća od specificirane
vrijednosti.
Specificiranu vrijednost emisije vibracija moguće je
rabiti i za uspoređivanje električnog alata s nekim
drugim alatom.
Specificiranu vrijednost emisije vibracija moguće je
rabiti i za preliminarnu procjenu izloženosti vibraci-
jama.
Ograničite razinu buke i vibracije na minimum!
• Rabite samo ispravne uređaje.
• Redovito održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi zatražite provjeru uređaja.
• Isključite uređaj kada nije u uporabi.
• Nosite rukavice.
7. Prije stavljanja u pogon
Prije priključivanja provjerite podudaraju li se podatci
na označnoj pločici s vrijednostima električne mreže.
Upozorenje!
Prije obavljanja namještanja na uređaju uvijek
izvucite mrežni utikač.
Tražilom vodova provjerite ima li na mjestu uporabe
skrivenih električnih kabela, plinskih i vodovodnih cijevi.
Dodatna ručka (sl. 2, st. 8)
Zbog sigurnosnih razloga udarnu bušilicu rabite
samo s dodatnom ručkom.
Dodatna ručka (8) pruža dodatan oslonac tijekom
uporabe udarne bušilice. Zbog sigurnosnih razloga
uređaj nije dopušteno rabiti bez dodatne ručke (8).
Dodatna ručka (8) pričvršćuje se na udarnu bušilicu
stezaljkom. Okretanjem ručke nalijevo (promatrano
od ručke) otpušta se stezaljka. Okretanjem ručke na-
desno zateže se stezaljka. Najprije otpustite stezalj-
ku dodatne ručke. Zatim možete dodatnu ručku (8)
zakrenuti u najugodniji radni položaj. Dodatnu ručku
zatim ponovno okrenite u suprotnom smjeru vrtnje
tako da se uglavi.
Dubinski graničnik (sl. 3 - st. 9)
Graničnik dubine (9) pričvršćen je pomoću vijka za
fiksiranje (A) na dodatnu ručku (8) stezaljkom.
• Otpustite vijak za fiksiranje (A) i umetnite graničnik
dubine (9).
• Postavite graničnik dubine (9) na istu razinu kao i
svrdlo.
140 | HR
, K = 1,5 m/s
2 2
www.scheppach.com
• Povucite graničnik dubine (9) za željenu dubinu bu-
šenja.
• Ponovno pritegnite vijak za fiksiranje (A).
• Sada bušite rupu sve dok graničnik dubine (9) ne
dotakne izradak.
Umetanje alata (sl. 4)
• Prije uporabe očistite alat, a vratilo alata lagano
podmažite mašću za svrdla.
• Povucite zapornu čahuru (2) i zadržite je.
• Alat koji ste očistili od prašine zavrtanjem do kraja
uvucite u prihvat alata. Alat će se automatski blo-
kirati.
• Provjerite je li alat blokiran tako da ga povučete.
Vađenje alata (slika 5)
Povucite zapornu čahuru (2) i zadržite je, a zatim
izvadite alat.
Naprava za usisavanje prašine (slika 6)
Prije uporabe udarne bušilice iznad glave nataknite
napravu za usisavanje prašine (B) iznad svrdla.
8. Rukovanje
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
Opasnost!
Kako bi se izbjegle opasnosti, stroj je dopušteno
držati samo za obje ručke (5/8)! U suprotnom može
doći do električnog udara ako se probuše kabeli!
Pokazivač rada (sl. 1)
Pokazivač rada (6) svijetli kada je mrežni utikač ak-
tivan.
Uključivanje i isključivanje (slika 1)
Uključivanje: Pritisnite sklopku za uključivanje/isklju-
čivanje (4) i držite pritisnutim.
Isključivanje: Otpustite sklopku za uključivanje/isklju-
čivanje (4).
Preklopnik udarno bušenje/dlijetanje (sl. 7)
• Za udarno bušenje pritisnite gumb (D) na okretnoj
sklopki (3) i istodobno okrenite okretnu sklopku (3)
u položaj sklopke C.
• Za udarno bušenje pritisnite gumb (D) na okretnoj
sklopki (3) i istodobno okrenite okretnu sklopku (3)
u položaj sklopke E.
• Za dlijetanje pritisnite gumb (D) na okretnoj sklopki
(3) i istodobno okrenite okretnu sklopku (3) u po-
ložaj sklopke F. U položaju F dlijeto nije blokirano.
• Za dlijetanje pritisnite gumb (D) na okretnoj sklopki
(3) i istodobno okrenite okretnu sklopku (3) u po-
ložaj sklopke G. U položaju G dlijeto je blokirano.
