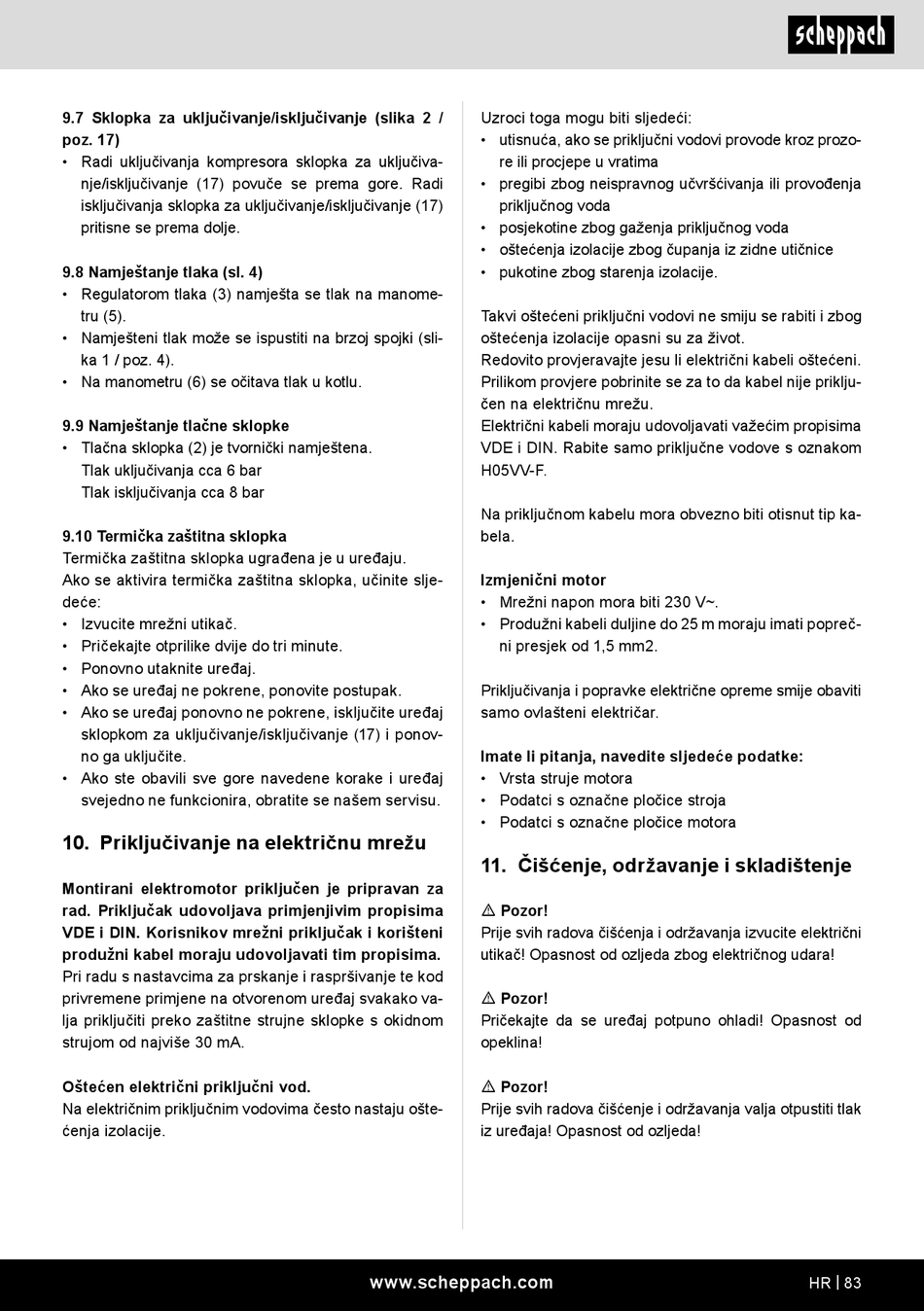

9.7 Sklopka za uključivanje/isključivanje (slika 2 /
poz. 17)
• Radi uključivanja kompresora sklopka za uključiva-
nje/isključivanje (17) povuče se prema gore. Radi
isključivanja sklopka za uključivanje/isključivanje (17)
pritisne se prema dolje.
9.8 Namještanje tlaka (sl. 4)
• Regulatorom tlaka (3) namješta se tlak na manome-
tru (5).
• Namješteni tlak može se ispustiti na brzoj spojki (sli-
ka 1 / poz. 4).
• Na manometru (6) se očitava tlak u kotlu.
9.9 Namještanje tlačne sklopke
• Tlačna sklopka (2) je tvornički namještena.
Tlak uključivanja cca 6 bar
Tlak isključivanja cca 8 bar
9.10 Termička zaštitna sklopka
Termička zaštitna sklopka ugrađena je u uređaju.
Ako se aktivira termička zaštitna sklopka, učinite slje-
deće:
• Izvucite mrežni utikač.
• Pričekajte otprilike dvije do tri minute.
• Ponovno utaknite uređaj.
• Ako se uređaj ne pokrene, ponovite postupak.
• Ako se uređaj ponovno ne pokrene, isključite uređaj
sklopkom za uključivanje/isključivanje (17) i ponov-
no ga uključite.
• Ako ste obavili sve gore navedene korake i uređaj
svejedno ne funkcionira, obratite se našem servisu.
10. Priključivanje na električnu mrežu
Montirani elektromotor priključen je pripravan za
rad. Priključak udovoljava primjenjivim propisima
VDE i DIN. Korisnikov mrežni priključak i korišteni
produžni kabel moraju udovoljavati tim propisima.
Pri radu s nastavcima za prskanje i raspršivanje te kod
privremene primjene na otvorenom uređaj svakako va-
lja priključiti preko zaštitne strujne sklopke s okidnom
strujom od najviše 30 mA.
Oštećen električni priključni vod.
Na električnim priključnim vodovima često nastaju ošte-
ćenja izolacije.
Uzroci toga mogu biti sljedeći:
• utisnuća, ako se priključni vodovi provode kroz prozo-
re ili procjepe u vratima
• pregibi zbog neispravnog učvršćivanja ili provođenja
priključnog voda
• posjekotine zbog gaženja priključnog voda
• oštećenja izolacije zbog čupanja iz zidne utičnice
• pukotine zbog starenja izolacije.
Takvi oštećeni priključni vodovi ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte jesu li električni kabeli oštećeni.
Prilikom provjere pobrinite se za to da kabel nije priklju-
čen na električnu mrežu.
Električni kabeli moraju udovoljavati važećim propisima
VDE i DIN. Rabite samo priključne vodove s oznakom
H05VV-F.
Na priključnom kabelu mora obvezno biti otisnut tip ka-
bela.
Izmjenični motor
• Mrežni napon mora biti 230 V~.
• Produžni kabeli duljine do 25 m moraju imati popreč-
ni presjek od 1,5 mm2.
Priključivanja i popravke električne opreme smije obaviti
samo ovlašteni električar.
Imate li pitanja, navedite sljedeće podatke:
• Vrsta struje motora
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
11. Čišćenje, održavanje i skladištenje
m Pozor!
Prije svih radova čišćenja i održavanja izvucite električni
utikač! Opasnost od ozljeda zbog električnog udara!
m Pozor!
Pričekajte da se uređaj potpuno ohladi! Opasnost od
opeklina!
m Pozor!
Prije svih radova čišćenje i održavanja valja otpustiti tlak
iz uređaja! Opasnost od ozljeda!
