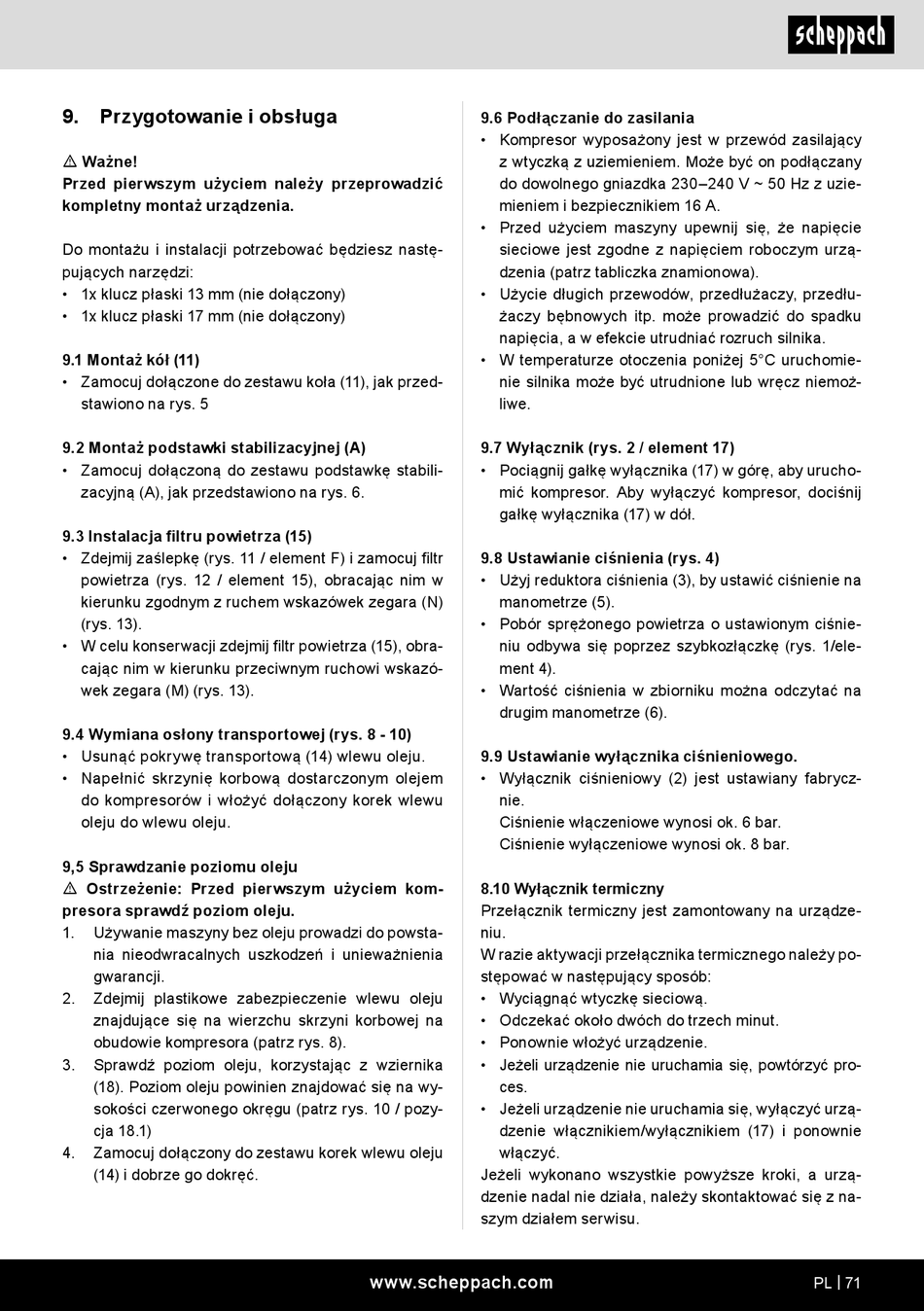

Scheppach HC25 Originalbetriebsanleitung Seite 71

9. Przygotowanie i obsługa
m Ważne!
Przed pierwszym użyciem należy przeprowadzić
kompletny montaż urządzenia.
Do montażu i instalacji potrzebować będziesz nastę-
pujących narzędzi:
• 1x klucz płaski 13 mm (nie dołączony)
• 1x klucz płaski 17 mm (nie dołączony)
9.1 Montaż kół (11)
• Zamocuj dołączone do zestawu koła (11), jak przed-
stawiono na rys. 5
9.2 Montaż podstawki stabilizacyjnej (A)
• Zamocuj dołączoną do zestawu podstawkę stabili-
zacyjną (A), jak przedstawiono na rys. 6.
9.3 Instalacja filtru powietrza (15)
• Zdejmij zaślepkę (rys. 11 / element F) i zamocuj filtr
powietrza (rys. 12 / element 15), obracając nim w
kierunku zgodnym z ruchem wskazówek zegara (N)
(rys. 13).
• W celu konserwacji zdejmij filtr powietrza (15), obra-
cając nim w kierunku przeciwnym ruchowi wskazó-
wek zegara (M) (rys. 13).
9.4 Wymiana osłony transportowej (rys. 8 - 10)
• Usunąć pokrywę transportową (14) wlewu oleju.
• Napełnić skrzynię korbową dostarczonym olejem
do kompresorów i włożyć dołączony korek wlewu
oleju do wlewu oleju.
9,5 Sprawdzanie poziomu oleju
m Ostrzeżenie: Przed pierwszym użyciem kom-
presora sprawdź poziom oleju.
1. Używanie maszyny bez oleju prowadzi do powsta-
nia nieodwracalnych uszkodzeń i unieważnienia
gwarancji.
2. Zdejmij plastikowe zabezpieczenie wlewu oleju
znajdujące się na wierzchu skrzyni korbowej na
obudowie kompresora (patrz rys. 8).
3. Sprawdź poziom oleju, korzystając z wziernika
(18). Poziom oleju powinien znajdować się na wy-
sokości czerwonego okręgu (patrz rys. 10 / pozy-
cja 18.1)
4. Zamocuj dołączony do zestawu korek wlewu oleju
(14) i dobrze go dokręć.
9.6 Podłączanie do zasilania
• Kompresor wyposażony jest w przewód zasilający
z wtyczką z uziemieniem. Może być on podłączany
do dowolnego gniazdka 230–240 V ~ 50 Hz z uzie-
mieniem i bezpiecznikiem 16 A.
• Przed użyciem maszyny upewnij się, że napięcie
sieciowe jest zgodne z napięciem roboczym urzą-
dzenia (patrz tabliczka znamionowa).
• Użycie długich przewodów, przedłużaczy, przedłu-
żaczy bębnowych itp. może prowadzić do spadku
napięcia, a w efekcie utrudniać rozruch silnika.
• W temperaturze otoczenia poniżej 5°C uruchomie-
nie silnika może być utrudnione lub wręcz niemoż-
liwe.
9.7 Wyłącznik (rys. 2 / element 17)
• Pociągnij gałkę wyłącznika (17) w górę, aby urucho-
mić kompresor. Aby wyłączyć kompresor, dociśnij
gałkę wyłącznika (17) w dół.
9.8 Ustawianie ciśnienia (rys. 4)
• Użyj reduktora ciśnienia (3), by ustawić ciśnienie na
manometrze (5).
• Pobór sprężonego powietrza o ustawionym ciśnie-
niu odbywa się poprzez szybkozłączkę (rys. 1/ele-
ment 4).
• Wartość ciśnienia w zbiorniku można odczytać na
drugim manometrze (6).
9.9 Ustawianie wyłącznika ciśnieniowego.
• Wyłącznik ciśnieniowy (2) jest ustawiany fabrycz-
nie.
Ciśnienie włączeniowe wynosi ok. 6 bar.
Ciśnienie wyłączeniowe wynosi ok. 8 bar.
8.10 Wyłącznik termiczny
Przełącznik termiczny jest zamontowany na urządze-
niu.
W razie aktywacji przełącznika termicznego należy po-
stępować w następujący sposób:
• Wyciągnąć wtyczkę sieciową.
• Odczekać około dwóch do trzech minut.
• Ponownie włożyć urządzenie.
• Jeżeli urządzenie nie uruchamia się, powtórzyć pro-
ces.
• Jeżeli urządzenie nie uruchamia się, wyłączyć urzą-
dzenie włącznikiem/wyłącznikiem (17) i ponownie
włączyć.
Jeżeli wykonano wszystkie powyższe kroki, a urzą-
dzenie nadal nie działa, należy skontaktować się z na-
szym działem serwisu.
