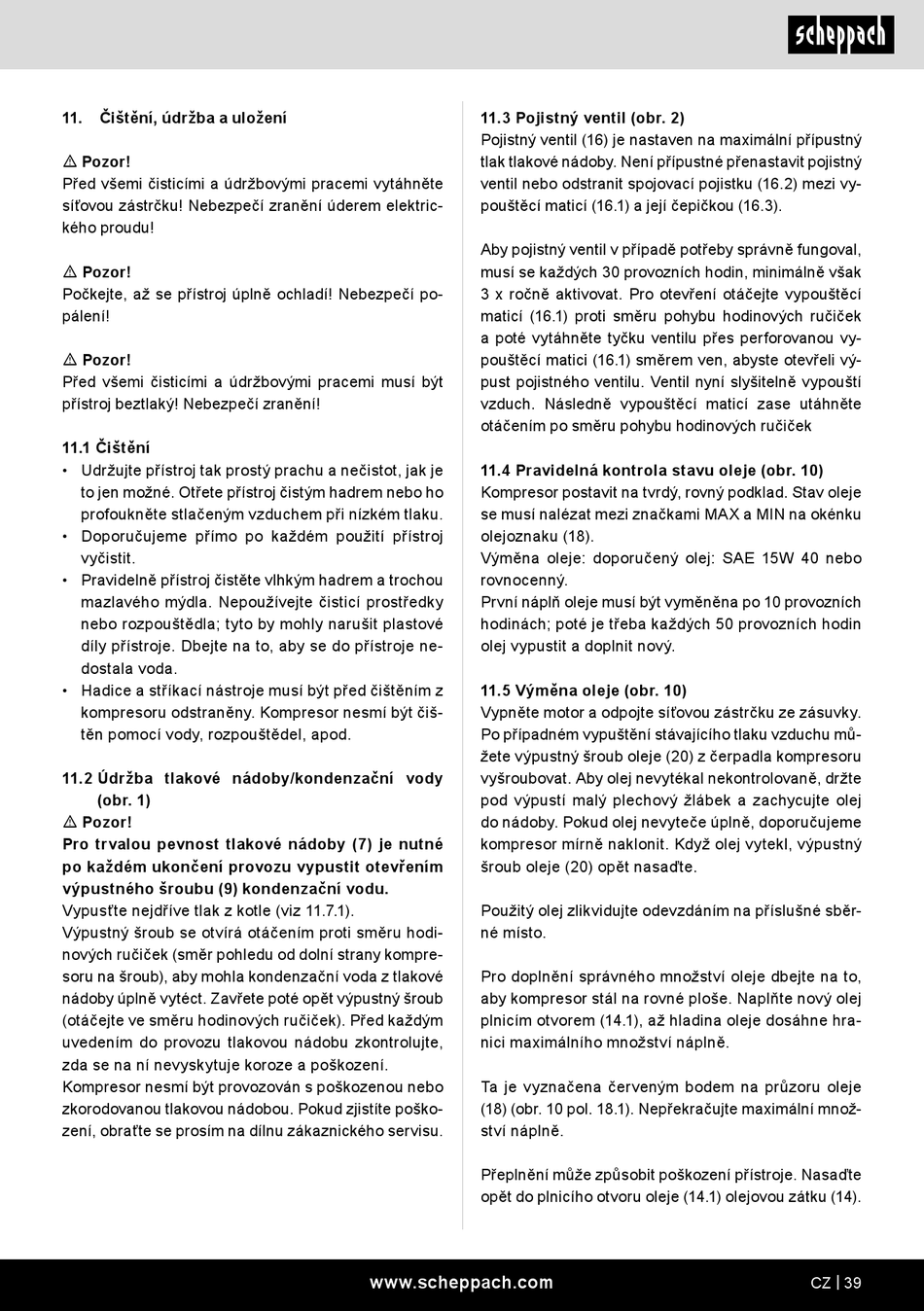

Scheppach HC25 Originalbetriebsanleitung Seite 39

11. Čištění, údržba a uložení
m Pozor!
Před všemi čisticími a údržbovými pracemi vytáhněte
síťovou zástrčku! Nebezpečí zranění úderem elektric-
kého proudu!
m Pozor!
Počkejte, až se přístroj úplně ochladí! Nebezpečí po-
pálení!
m Pozor!
Před všemi čisticími a údržbovými pracemi musí být
přístroj beztlaký! Nebezpečí zranění!
11.1 Čištění
• Udržujte přístroj tak prostý prachu a nečistot, jak je
to jen možné. Otřete přístroj čistým hadrem nebo ho
profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj
vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou
mazlavého mýdla. Nepoužívejte čisticí prostředky
nebo rozpouštědla; tyto by mohly narušit plastové
díly přístroje. Dbejte na to, aby se do přístroje ne-
dostala voda.
• Hadice a stříkací nástroje musí být před čištěním z
kompresoru odstraněny. Kompresor nesmí být čiš-
těn pomocí vody, rozpouštědel, apod.
11.2 Údržba tlakové nádoby/kondenzační vody
(obr. 1)
m Pozor!
Pro trvalou pevnost tlakové nádoby (7) je nutné
po každém ukončení provozu vypustit otevřením
výpustného šroubu (9) kondenzační vodu.
Vypusťte nejdříve tlak z kotle (viz 11.7.1).
Výpustný šroub se otvírá otáčením proti směru hodi-
nových ručiček (směr pohledu od dolní strany kompre-
soru na šroub), aby mohla kondenzační voda z tlakové
nádoby úplně vytéct. Zavřete poté opět výpustný šroub
(otáčejte ve směru hodinových ručiček). Před každým
uvedením do provozu tlakovou nádobu zkontrolujte,
zda se na ní nevyskytuje koroze a poškození.
Kompresor nesmí být provozován s poškozenou nebo
zkorodovanou tlakovou nádobou. Pokud zjistíte poško-
zení, obraťte se prosím na dílnu zákaznického servisu.
11.3 Pojistný ventil (obr. 2)
Pojistný ventil (16) je nastaven na maximální přípustný
tlak tlakové nádoby. Není přípustné přenastavit pojistný
ventil nebo odstranit spojovací pojistku (16.2) mezi vy-
pouštěcí maticí (16.1) a její čepičkou (16.3).
Aby pojistný ventil v případě potřeby správně fungoval,
musí se každých 30 provozních hodin, minimálně však
3 x ročně aktivovat. Pro otevření otáčejte vypouštěcí
maticí (16.1) proti směru pohybu hodinových ručiček
a poté vytáhněte tyčku ventilu přes perforovanou vy-
pouštěcí matici (16.1) směrem ven, abyste otevřeli vý-
pust pojistného ventilu. Ventil nyní slyšitelně vypouští
vzduch. Následně vypouštěcí maticí zase utáhněte
otáčením po směru pohybu hodinových ručiček
11.4 Pravidelná kontrola stavu oleje (obr. 10)
Kompresor postavit na tvrdý, rovný podklad. Stav oleje
se musí nalézat mezi značkami MAX a MIN na okénku
olejoznaku (18).
Výměna oleje: doporučený olej: SAE 15W 40 nebo
rovnocenný.
První náplň oleje musí být vyměněna po 10 provozních
hodinách; poté je třeba každých 50 provozních hodin
olej vypustit a doplnit nový.
11.5 Výměna oleje (obr. 10)
Vypněte motor a odpojte síťovou zástrčku ze zásuvky.
Po případném vypuštění stávajícího tlaku vzduchu mů-
žete výpustný šroub oleje (20) z čerpadla kompresoru
vyšroubovat. Aby olej nevytékal nekontrolovaně, držte
pod výpustí malý plechový žlábek a zachycujte olej
do nádoby. Pokud olej nevyteče úplně, doporučujeme
kompresor mírně naklonit. Když olej vytekl, výpustný
šroub oleje (20) opět nasaďte.
Použitý olej zlikvidujte odevzdáním na příslušné sběr-
né místo.
Pro doplnění správného množství oleje dbejte na to,
aby kompresor stál na rovné ploše. Naplňte nový olej
plnicím otvorem (14.1), až hladina oleje dosáhne hra-
nici maximálního množství náplně.
Ta je vyznačena červeným bodem na průzoru oleje
(18) (obr. 10 pol. 18.1). Nepřekračujte maximální množ-
ství náplně.
Přeplnění může způsobit poškození přístroje. Nasaďte
opět do plnicího otvoru oleje (14.1) olejovou zátku (14).
www.scheppach.com CZ | 39
