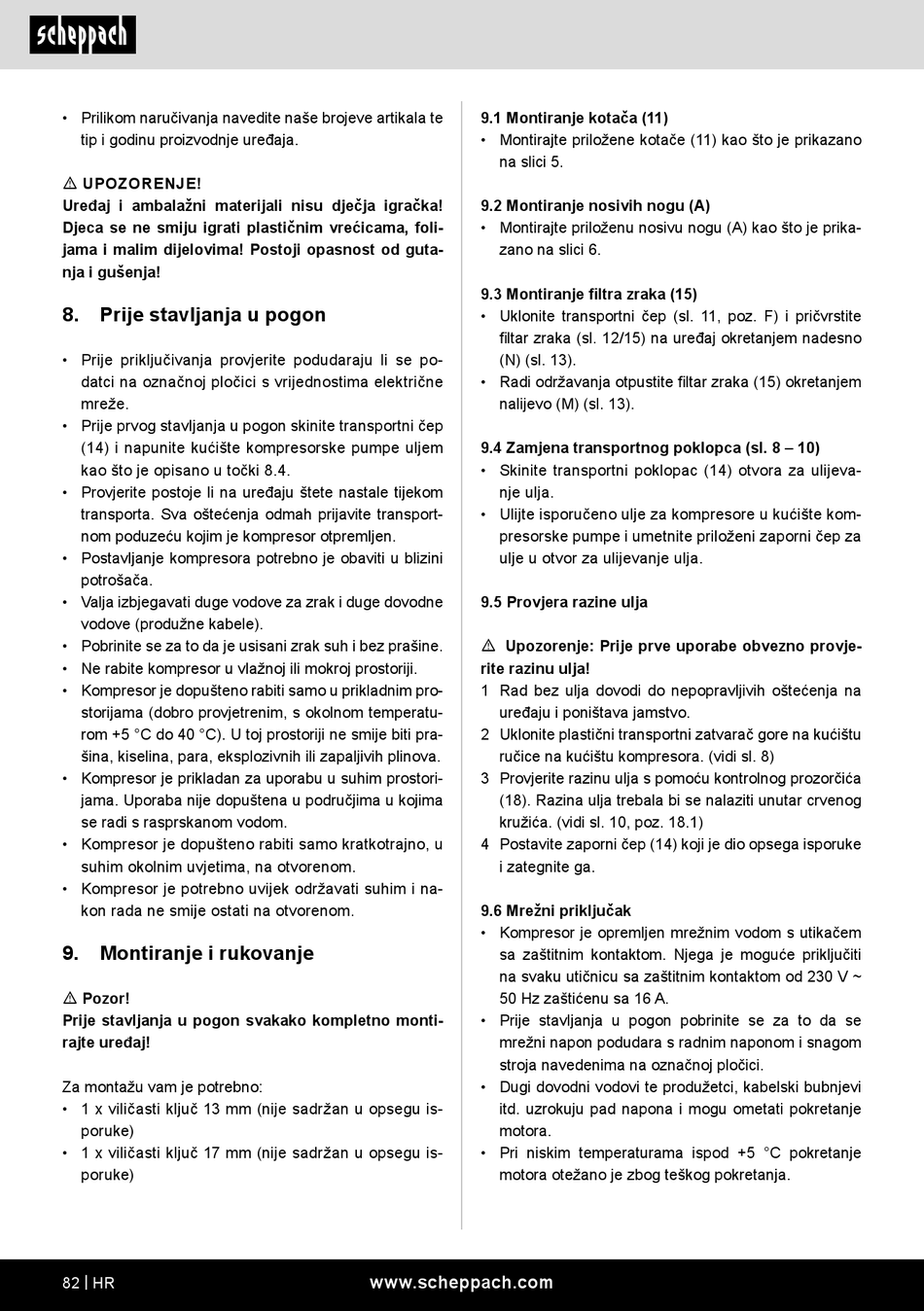

• Prilikom naručivanja navedite naše brojeve artikala te
tip i godinu proizvodnje uređaja.
m UPOZORENJE!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, foli-
jama i malim dijelovima! Postoji opasnost od guta-
nja i gušenja!
8. Prije stavljanja u pogon
• Prije priključivanja provjerite podudaraju li se po-
datci na označnoj pločici s vrijednostima električne
mreže.
• Prije prvog stavljanja u pogon skinite transportni čep
(14) i napunite kućište kompresorske pumpe uljem
kao što je opisano u točki 8.4.
• Provjerite postoje li na uređaju štete nastale tijekom
transporta. Sva oštećenja odmah prijavite transport-
nom poduzeću kojim je kompresor otpremljen.
• Postavljanje kompresora potrebno je obaviti u blizini
potrošača.
• Valja izbjegavati duge vodove za zrak i duge dovodne
vodove (produžne kabele).
• Pobrinite se za to da je usisani zrak suh i bez prašine.
• Ne rabite kompresor u vlažnoj ili mokroj prostoriji.
• Kompresor je dopušteno rabiti samo u prikladnim pro-
storijama (dobro provjetrenim, s okolnom temperatu-
rom +5 °C do 40 °C). U toj prostoriji ne smije biti pra-
šina, kiselina, para, eksplozivnih ili zapaljivih plinova.
• Kompresor je prikladan za uporabu u suhim prostori-
jama. Uporaba nije dopuštena u područjima u kojima
se radi s rasprskanom vodom.
• Kompresor je dopušteno rabiti samo kratkotrajno, u
suhim okolnim uvjetima, na otvorenom.
• Kompresor je potrebno uvijek održavati suhim i na-
kon rada ne smije ostati na otvorenom.
9. Montiranje i rukovanje
m Pozor!
Prije stavljanja u pogon svakako kompletno monti-
rajte uređaj!
Za montažu vam je potrebno:
• 1 x viličasti ključ 13 mm (nije sadržan u opsegu is-
poruke)
• 1 x viličasti ključ 17 mm (nije sadržan u opsegu is-
poruke)
82 | HR
9.1 Montiranje kotača (11)
• Montirajte priložene kotače (11) kao što je prikazano
na slici 5.
9.2 Montiranje nosivih nogu (A)
• Montirajte priloženu nosivu nogu (A) kao što je prika-
zano na slici 6.
9.3 Montiranje filtra zraka (15)
• Uklonite transportni čep (sl. 11, poz. F) i pričvrstite
filtar zraka (sl. 12/15) na uređaj okretanjem nadesno
(N) (sl. 13).
• Radi održavanja otpustite filtar zraka (15) okretanjem
nalijevo (M) (sl. 13).
9.4 Zamjena transportnog poklopca (sl. 8 – 10)
• Skinite transportni poklopac (14) otvora za ulijeva-
nje ulja.
• Ulijte isporučeno ulje za kompresore u kućište kom-
presorske pumpe i umetnite priloženi zaporni čep za
ulje u otvor za ulijevanje ulja.
9.5 Provjera razine ulja
m Upozorenje: Prije prve uporabe obvezno provje-
rite razinu ulja!
1 Rad bez ulja dovodi do nepopravljivih oštećenja na
uređaju i poništava jamstvo.
2 Uklonite plastični transportni zatvarač gore na kućištu
ručice na kućištu kompresora. (vidi sl. 8)
3 Provjerite razinu ulja s pomoću kontrolnog prozorčića
(18). Razina ulja trebala bi se nalaziti unutar crvenog
kružića. (vidi sl. 10, poz. 18.1)
4 Postavite zaporni čep (14) koji je dio opsega isporuke
i zategnite ga.
9.6 Mrežni priključak
• Kompresor je opremljen mrežnim vodom s utikačem
sa zaštitnim kontaktom. Njega je moguće priključiti
na svaku utičnicu sa zaštitnim kontaktom od 230 V ~
50 Hz zaštićenu sa 16 A.
• Prije stavljanja u pogon pobrinite se za to da se
mrežni napon podudara s radnim naponom i snagom
stroja navedenima na označnoj pločici.
• Dugi dovodni vodovi te produžetci, kabelski bubnjevi
itd. uzrokuju pad napona i mogu ometati pokretanje
motora.
• Pri niskim temperaturama ispod +5 °C pokretanje
motora otežano je zbog teškog pokretanja.
