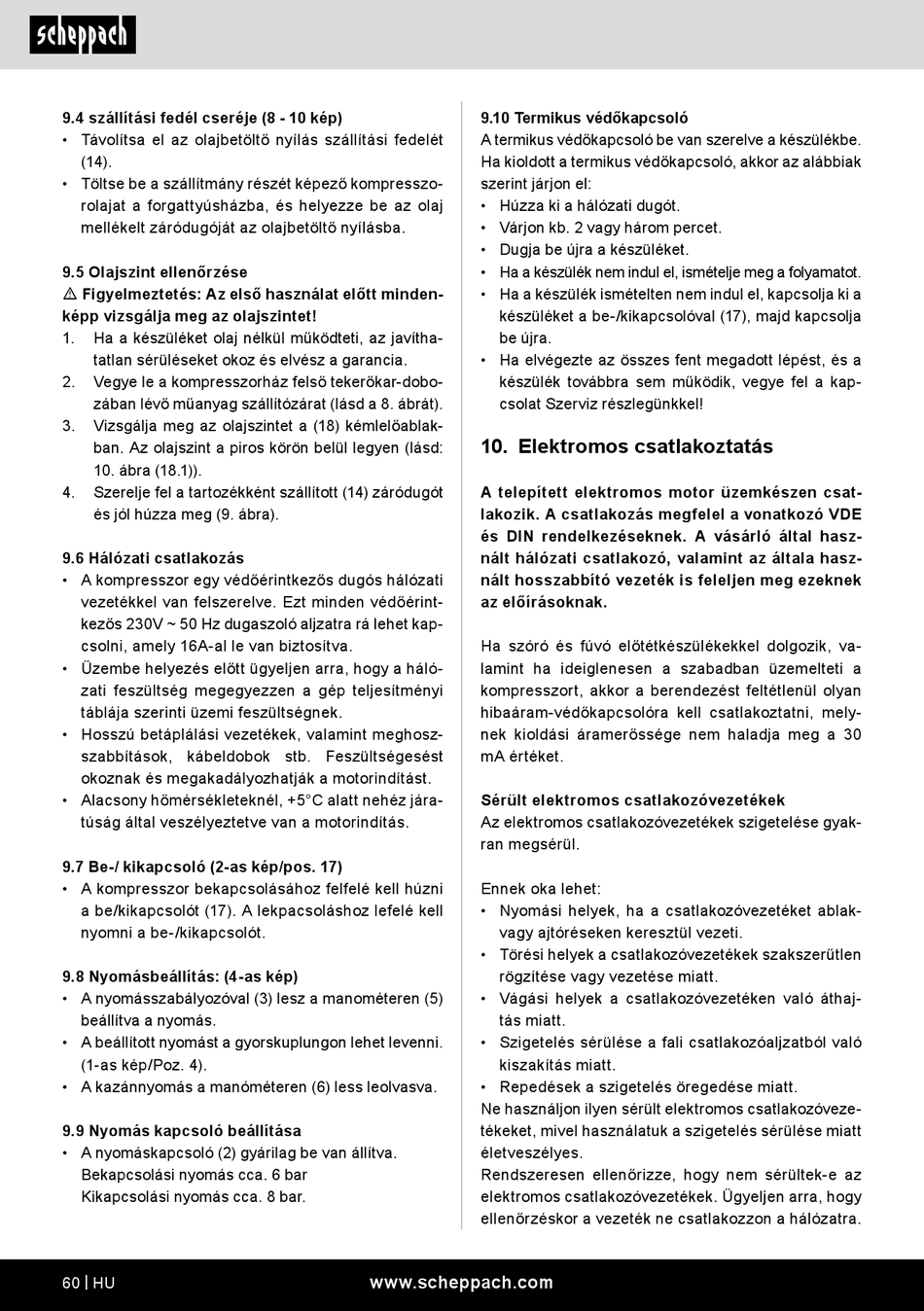

9.4 szállítási fedél cseréje (8 - 10 kép)
• Távolítsa el az olajbetöltő nyílás szállítási fedelét
(14).
• Töltse be a szállítmány részét képező kompresszo-
rolajat a forgattyúsházba, és helyezze be az olaj
mellékelt záródugóját az olajbetöltő nyílásba.
9.5 Olajszint ellenőrzése
m Figyelmeztetés: Az első használat előtt minden-
képp vizsgálja meg az olajszintet!
1. Ha a készüléket olaj nélkül működteti, az javítha-
tatlan sérüléseket okoz és elvész a garancia.
2. Vegye le a kompresszorház felső tekerőkar-dobo-
zában lévő műanyag szállítózárat (lásd a 8. ábrát).
3. Vizsgálja meg az olajszintet a (18) kémlelőablak-
ban. Az olajszint a piros körön belül legyen (lásd:
10. ábra (18.1)).
4. Szerelje fel a tartozékként szállított (14) záródugót
és jól húzza meg (9. ábra).
9.6 Hálózati csatlakozás
• A kompresszor egy védőérintkezős dugós hálózati
vezetékkel van felszerelve. Ezt minden védőérint-
kezős 230V ~ 50 Hz dugaszoló aljzatra rá lehet kap-
csolni, amely 16A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a háló-
zati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok stb. Feszültségesést
okoznak és megakadályozhatják a motorindítást.
• Alacsony hőmérsékleteknél, +5°C alatt nehéz jára-
túság által veszélyeztetve van a motorindítás.
9.7 Be-/ kikapcsoló (2-as kép/pos. 17)
• A kompresszor bekapcsolásához felfelé kell húzni
a be/kikapcsolót (17). A lekpacsoláshoz lefelé kell
nyomni a be-/kikapcsolót.
9.8 Nyomásbeállítás: (4-as kép)
• A nyomásszabályozóval (3) lesz a manométeren (5)
beállítva a nyomás.
• A beállított nyomást a gyorskuplungon lehet levenni.
(1-as kép/Poz. 4).
• A kazánnyomás a manóméteren (6) less leolvasva.
9.9 Nyomás kapcsoló beállítása
• A nyomáskapcsoló (2) gyárilag be van állítva.
Bekapcsolási nyomás cca. 6 bar
Kikapcsolási nyomás cca. 8 bar.
60 | HU
9.10 Termikus védőkapcsoló
A termikus védőkapcsoló be van szerelve a készülékbe.
Ha kioldott a termikus védőkapcsoló, akkor az alábbiak
szerint járjon el:
• Húzza ki a hálózati dugót.
• Várjon kb. 2 vagy három percet.
• Dugja be újra a készüléket.
• Ha a készülék nem indul el, ismételje meg a folyamatot.
• Ha a készülék ismételten nem indul el, kapcsolja ki a
készüléket a be-/kikapcsolóval (17), majd kapcsolja
be újra.
• Ha elvégezte az összes fent megadott lépést, és a
készülék továbbra sem működik, vegye fel a kap-
csolat Szerviz részlegünkkel!
10. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csat-
lakozik. A csatlakozás megfelel a vonatkozó VDE
és DIN rendelkezéseknek. A vásárló által hasz-
nált hálózati csatlakozó, valamint az általa hasz-
nált hosszabbító vezeték is feleljen meg ezeknek
az előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, va-
lamint ha ideiglenesen a szabadban üzemelteti a
kompresszort, akkor a berendezést feltétlenül olyan
hibaáram-védőkapcsolóra kell csatlakoztatni, mely-
nek kioldási áramerőssége nem haladja meg a 30
mA értéket.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóveze-
tékeket, mivel használatuk a szigetelés sérülése miatt
életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
