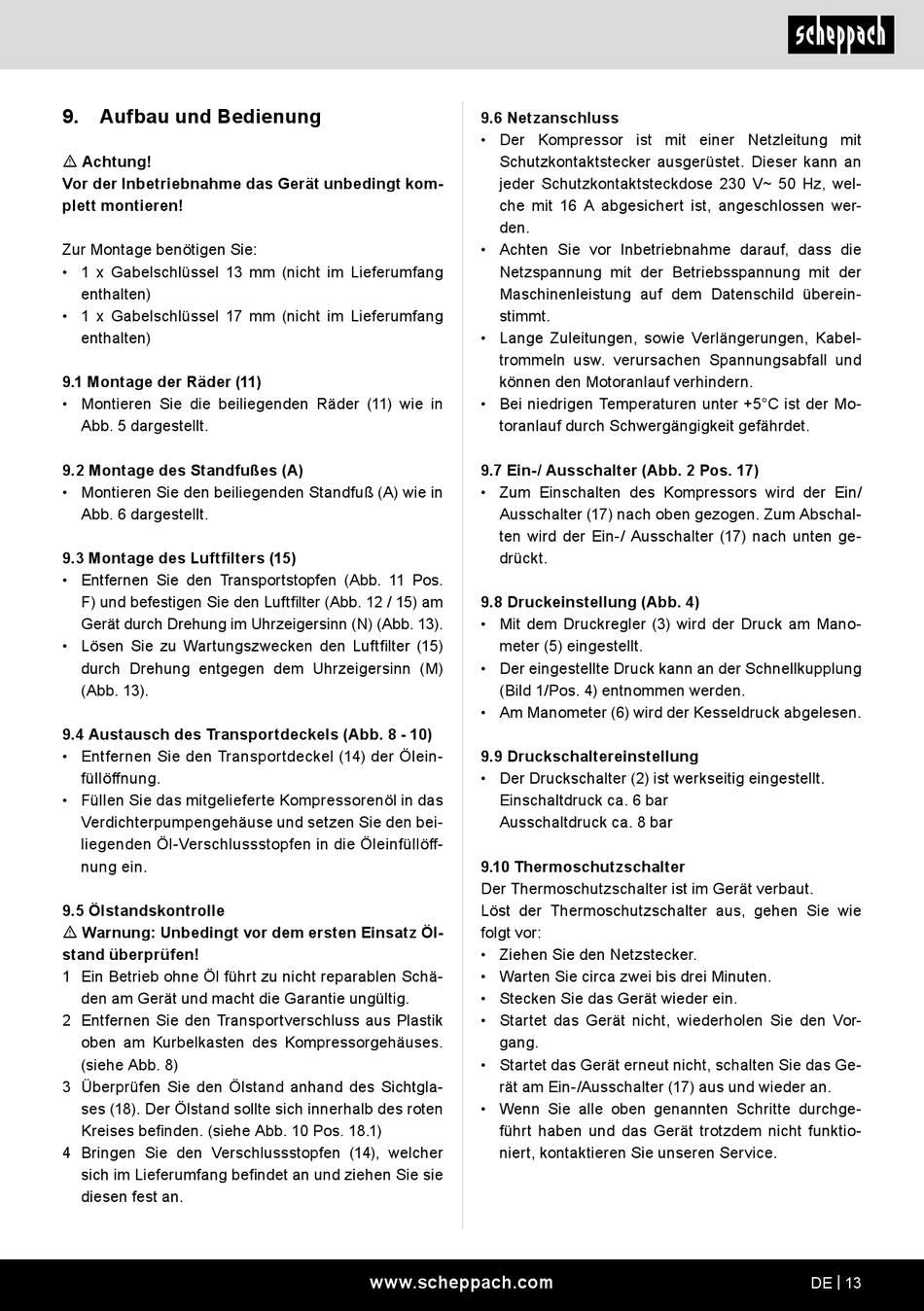

9.
Aufbau und Bedienung
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Zur Montage benötigen Sie:
• 1 x Gabelschlüssel 13 mm (nicht im Lieferumfang
enthalten)
• 1 x Gabelschlüssel 17 mm (nicht im Lieferumfang
enthalten)
9.1 Montage der Räder (11)
• Montieren Sie die beiliegenden Räder (11) wie in
Abb. 5 dargestellt.
9.2 Montage des Standfußes (A)
• Montieren Sie den beiliegenden Standfuß (A) wie in
Abb. 6 dargestellt.
9.3 Montage des Luftfilters (15)
• Entfernen Sie den Transportstopfen (Abb. 11 Pos.
F) und befestigen Sie den Luftfilter (Abb. 12 / 15) am
Gerät durch Drehung im Uhrzeigersinn (N) (Abb. 13).
• Lösen Sie zu Wartungszwecken den Luftfilter (15)
durch Drehung entgegen dem Uhrzeigersinn (M)
(Abb. 13).
9.4 Austausch des Transportdeckels (Abb. 8 - 10)
• Entfernen Sie den Transportdeckel (14) der Ölein-
füllöffnung.
• Füllen Sie das mitgelieferte Kompressorenöl in das
Verdichterpumpengehäuse und setzen Sie den bei-
liegenden Öl-Verschlussstopfen in die Öleinfüllöff-
nung ein.
9.5 Ölstandskontrolle
m Warnung: Unbedingt vor dem ersten Einsatz Öl-
stand überprüfen!
1 Ein Betrieb ohne Öl führt zu nicht reparablen Schä-
den am Gerät und macht die Garantie ungültig.
2 Entfernen Sie den Transportverschluss aus Plastik
oben am Kurbelkasten des Kompressorgehäuses.
(siehe Abb. 8)
3 Überprüfen Sie den Ölstand anhand des Sichtgla-
ses (18). Der Ölstand sollte sich innerhalb des roten
Kreises befinden. (siehe Abb. 10 Pos. 18.1)
4 Bringen Sie den Verschlussstopfen (14), welcher
sich im Lieferumfang befindet an und ziehen Sie sie
diesen fest an.
9.6 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit
Schutzkontaktstecker ausgerüstet. Dieser kann an
jeder Schutzkontaktsteckdose 230 V~ 50 Hz, wel-
che mit 16 A abgesichert ist, angeschlossen wer-
den.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der
Maschinenleistung auf dem Datenschild überein-
stimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
9.7 Ein-/ Ausschalter (Abb. 2 Pos. 17)
• Zum Einschalten des Kompressors wird der Ein/
Ausschalter (17) nach oben gezogen. Zum Abschal-
ten wird der Ein-/ Ausschalter (17) nach unten ge-
drückt.
9.8 Druckeinstellung (Abb. 4)
• Mit dem Druckregler (3) wird der Druck am Mano-
meter (5) eingestellt.
• Der eingestellte Druck kann an der Schnellkupplung
(Bild 1/Pos. 4) entnommen werden.
• Am Manometer (6) wird der Kesseldruck abgelesen.
9.9 Druckschaltereinstellung
• Der Druckschalter (2) ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
9.10 Thermoschutzschalter
Der Thermoschutzschalter ist im Gerät verbaut.
Löst der Thermoschutzschalter aus, gehen Sie wie
folgt vor:
• Ziehen Sie den Netzstecker.
• Warten Sie circa zwei bis drei Minuten.
• Stecken Sie das Gerät wieder ein.
• Startet das Gerät nicht, wiederholen Sie den Vor-
gang.
• Startet das Gerät erneut nicht, schalten Sie das Ge-
rät am Ein-/Ausschalter (17) aus und wieder an.
• Wenn Sie alle oben genannten Schritte durchge-
führt haben und das Gerät trotzdem nicht funktio-
niert, kontaktieren Sie unseren Service.
