48
o
tourné de 45
o
ou 22,5

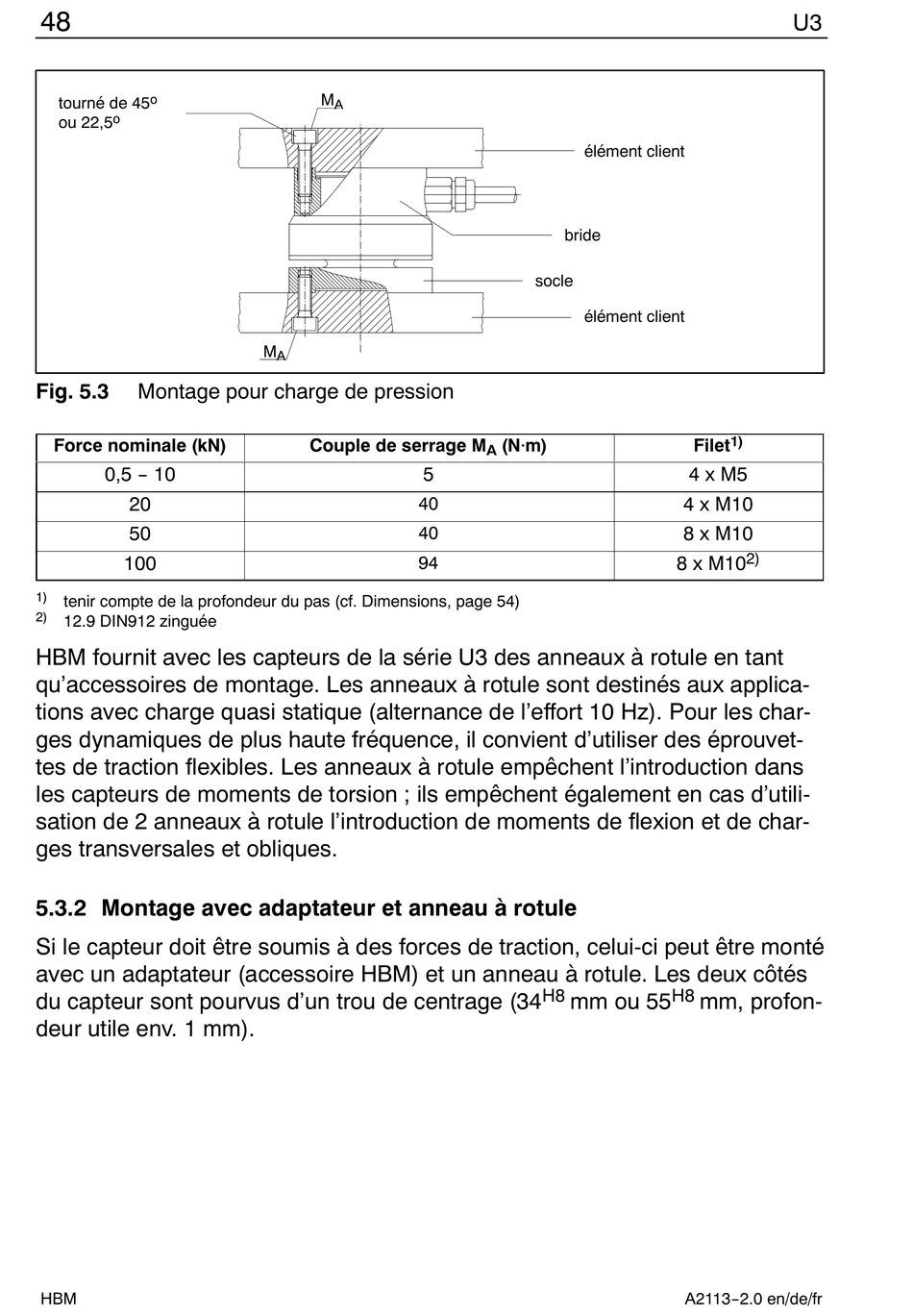

Fig. 5.3
Montage pour charge de pression
Force nominale (kN)
0,5 - 10
20
50
100
1)
tenir compte de la profondeur du pas (cf. Dimensions, page 54)
2)
12.9 DIN912 zinguée
HBM fournit avec les capteurs de la série U3 des anneaux à rotule en tant
qu'accessoires de montage. Les anneaux à rotule sont destinés aux applica
tions avec charge quasi statique (alternance de l'effort 10 Hz). Pour les char
ges dynamiques de plus haute fréquence, il convient d'utiliser des éprouvet
tes de traction flexibles. Les anneaux à rotule empêchent l'introduction dans
les capteurs de moments de torsion ; ils empêchent également en cas d'utili
sation de 2 anneaux à rotule l'introduction de moments de flexion et de char
ges transversales et obliques.
5.3.2 Montage avec adaptateur et anneau à rotule
Si le capteur doit être soumis à des forces de traction, celui‐ci peut être monté
avec un adaptateur (accessoire HBM) et un anneau à rotule. Les deux côtés
du capteur sont pourvus d'un trou de centrage (34
deur utile env. 1 mm).
HBM
M
A
M
A
Couple de serrage M
5
40
40
94
élément client
bride
socle
élément client
(NVm)
A
H8
mm ou 55
U3
1)
Filet
4 x M5
4 x M10
8 x M10
2)
8 x M10
H8
mm, profon
A2113-2.0 en/de/fr
