44
3
Structure et mode d'action
3.1 L'élément de mesure
L'élément de mesure est un ressort en acier inoxydable sur lequel sont po
sées des jauges d'extensométrie (jauges). Ces jauges sont disposées de telle
manière que quatre d'entre‐elles subissent une extension et les quatre autres
un écrasement lorsqu'une force agit sur le capteur.
3.2 Le boîtier
Le dessous du boîtier, dans lequel le ressort de mesure est intégré, est fermé
par un socle collé. Ce socle est très mince et ne doit pas être chargé sur la
partie centrale (cf. page 47). Il doit être protégé contre les détériorations mé
caniques.

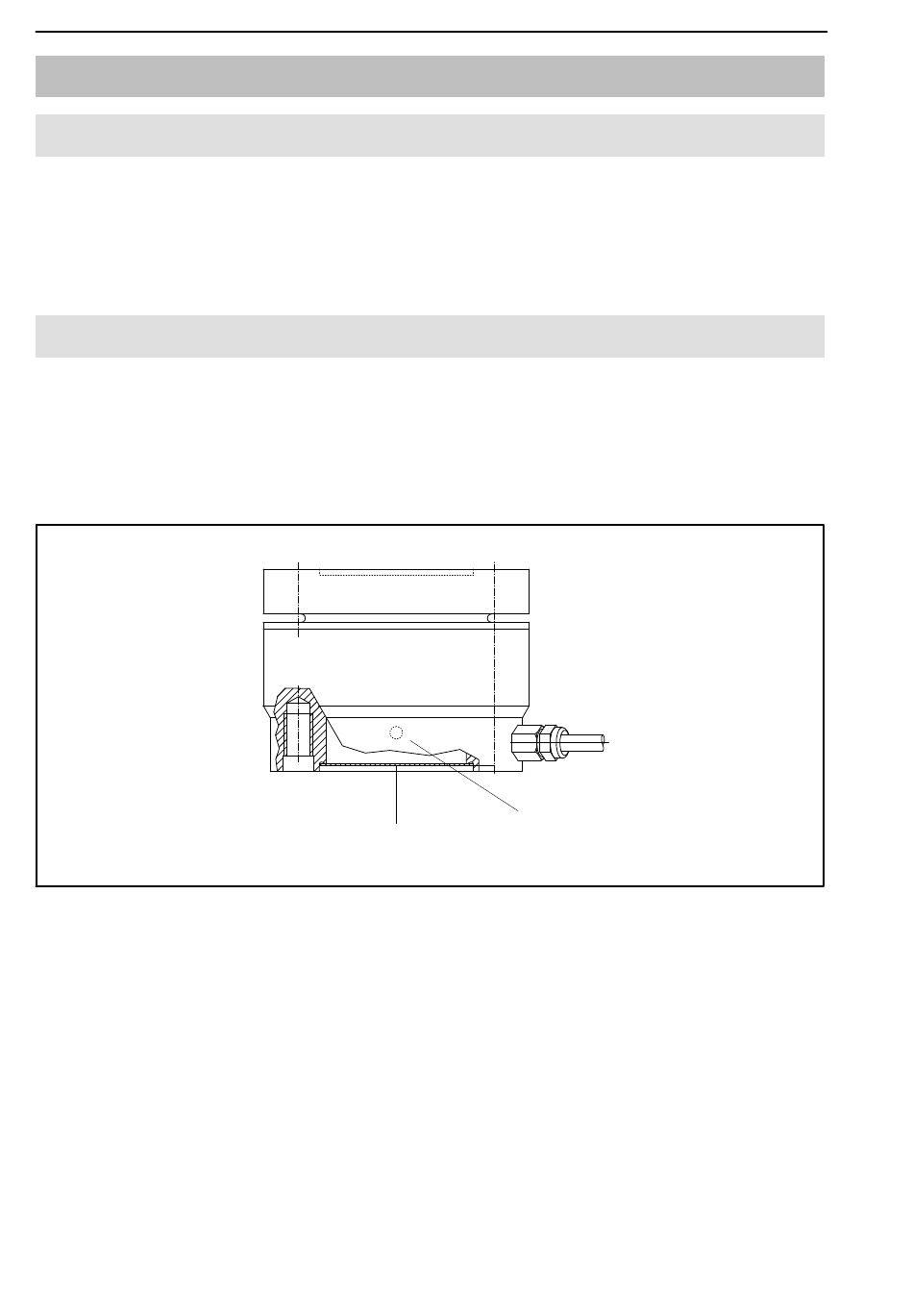

Fig. 3.1
Position du socle de boîtier
HBM
socle du boîtier
trou d'équilibrage de pression
A2113-2.0 en/de/fr
U3
