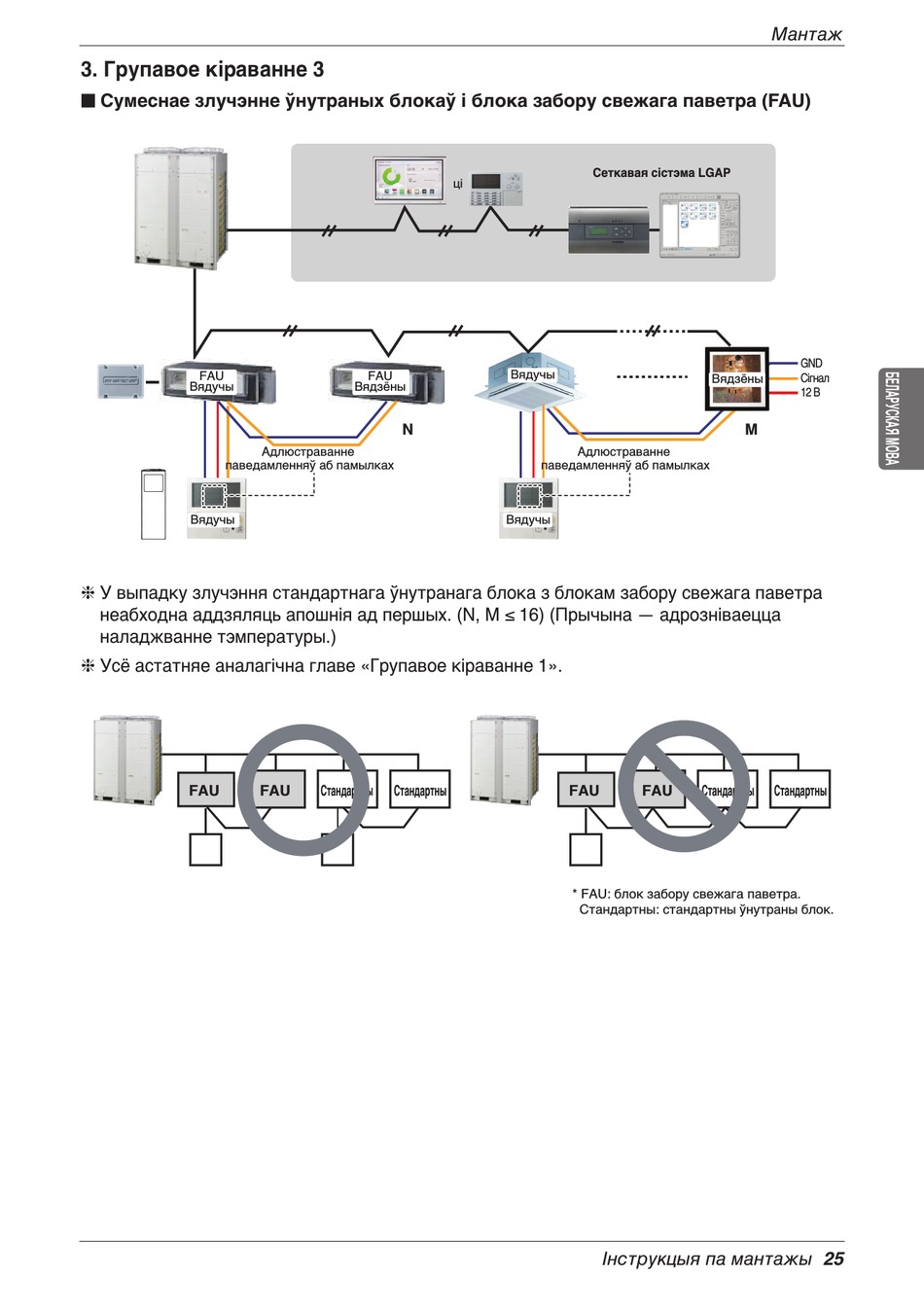

3. Групавое кіраванне 3
n Сумеснае злучэнне ўнутраных блокаў і блока забору свежага паветра (FAU)
FAU
Вядучы
Master
паведамленняў аб памылках
Вядучы
h У выпадку злучэння стандартнага ўнутранага блока з блокам забору свежага паветра
неабходна аддзяляць апошнія ад першых. (N, M ≤ 16) (Прычына — адрозніваецца
наладжванне тэмпературы.)
h Усё астатняе аналагічна главе «Групавое кіраванне 1».
FAU
FAU
Вядзёны
N
Адлюстраванне
FAU Стандартны Стандартны
Сеткавая сістэма LGAP
ці
Вядучы
Адлюстраванне
паведамленняў аб памылках
Вядучы
FAU
* FAU: блок забору свежага паветра.
Стандартны: стандартны ўнутраны блок.
Інструкцыя па мантажы 25
Мантаж
GND
Сігнал
Вядзёны
12 В
M
FAU Стандартны Стандартны
