Asennus
Asennus

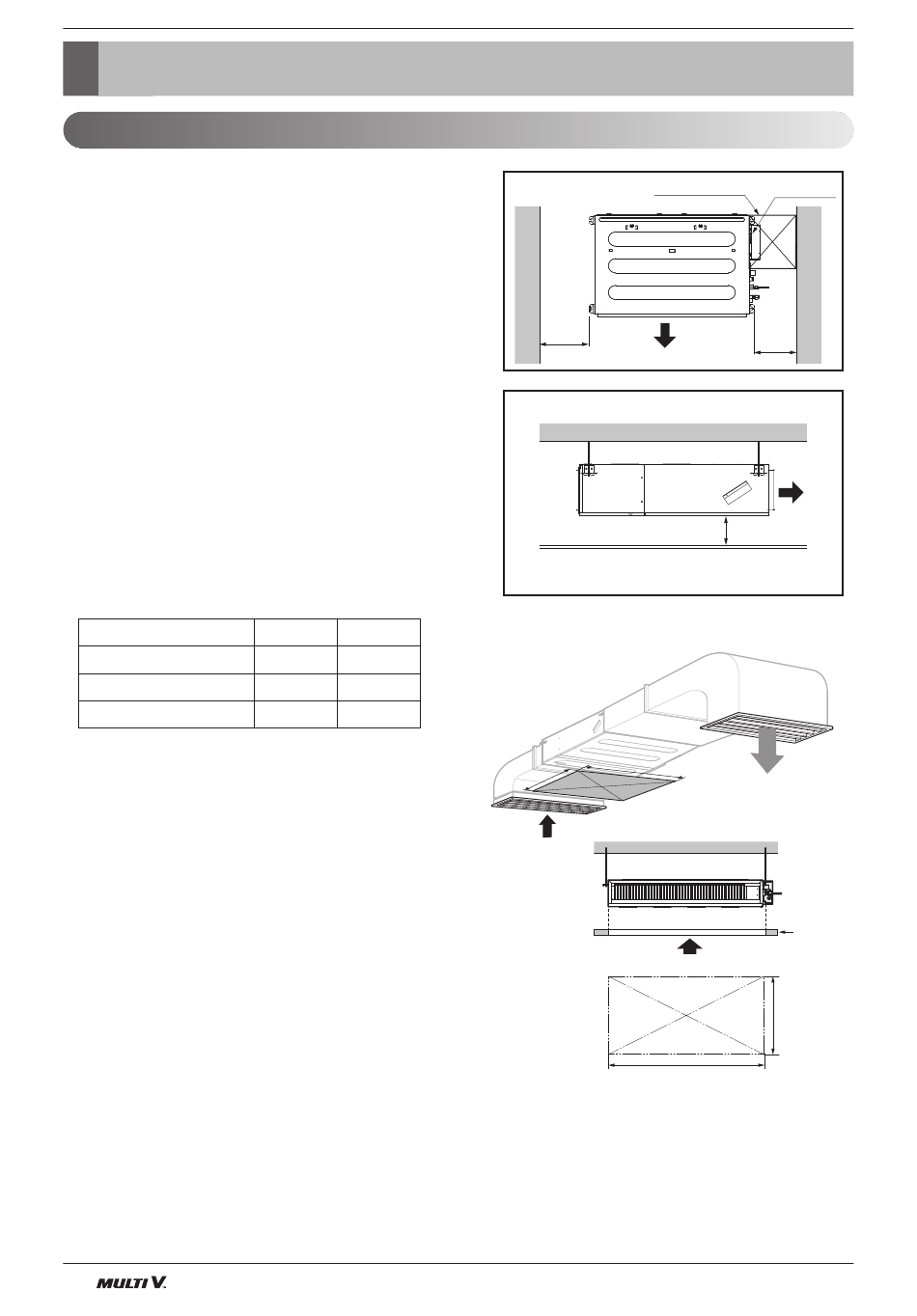

Parhaan sijoituspaikan valitseminen (Matala staattinen)
Sisäyksikkö
Asenna ilmastointilaite paikkaan, joka täyttää seuraavat
ehdot.
• Asennuspaikka kestää helposti kuormituksen, joka on
nelinkertainen sisäyksikön painoon nähden.
• Laite on voitava tarkastaa asennuspaikassa.
• Laite voidaan asentaa vaakasuoraan.
• Liitännän ulkolaitteeseen on oltava helppoa.
• Laite ei altistu sen asennuspaikassa sähköhäiriöille.
• Paikka, jossa ilma pääsee vapaasti kiertämään.
• Lämpölähdettä tai höyryä ei saa olla laitteen lähellä.
Varmista sijainnollinen suhde yksikön ja kiinnityspulttien
välillä.
• Asennus kattoaukkoon suodattimen puhdistuksen tai
huollon mahdollistamiseksi tuotteen alla.
Kapasiteetti (kBtu/h)
5/7/9
12/15/18
21/24
10 Sisäyksikkö
(Yksikkö: mm)
A B
800 800
800 1 000
800 1 200
(Yksikkö: mm)
Ylhäältä Tarkastusreikä
(600 x 600)
600 tai
enemmän
Sivulta
(yksikkö: mm)
• "H"-kirjaimen kuvassa osoittama tila tarvitaan
vedenpoistoa varten tarvittavalle kaltevuudelle.
B(Min)
A(Min)
Huoltotila
Ohjauskotelo
600 tai
Ilman poisto
enemmän
Ilman poisto
H = 20 tai enemmän
Katto
A
B
