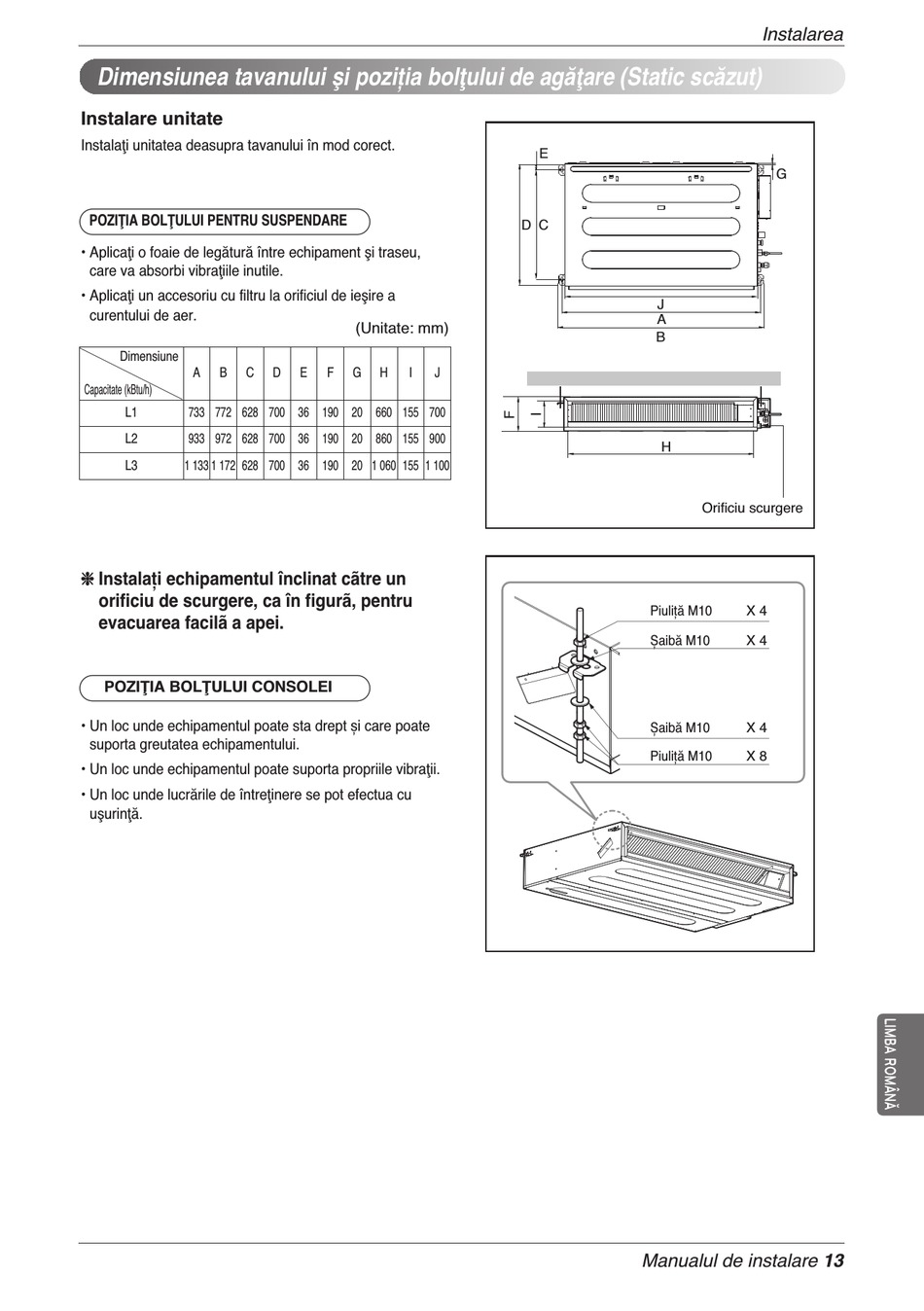

Dimensiunea tavanului şi poziţia bolţului de agăţare (Static scăzut)
Instalare unitate
Instalaţi unitatea deasupra tavanului în mod corect.
POZIŢIA BOLŢULUI PENTRU SUSPENDARE
• Aplicaţi o foaie de legătură între echipament şi traseu,
care va absorbi vibraţiile inutile.
• Aplicaţi un accesoriu cu filtru la orificiul de ieşire a
curentului de aer.
Dimensiune
A B C
Capacitate (kBtu/h)
L1 733 772 628 700 36 190 20 660 155 700
L2 933 972 628 700 36 190 20 860 155 900
L3 1 133 1 172 628 700 36 190 20 1 060 155 1 100
h Instalaţi echipamentul înclinat cãtre un
orificiu de scurgere, ca în figurã, pentru
evacuarea facilã a apei.
POZIŢIA BOLŢULUI CONSOLEI
• Un loc unde echipamentul poate sta drept și care poate
suporta greutatea echipamentului.
• Un loc unde echipamentul poate suporta propriile vibraţii.
• Un loc unde lucrările de întreţinere se pot efectua cu
uşurinţă.
(Unitate: mm)
D E F G H I J
E
D C
J
A
B
H
Piuliță M10
Șaibă M10
Șaibă M10
Piuliță M10
Manualul de instalare 13
Instalarea
G
Orificiu scurgere
X 4
X 4
X 4
X 8
