MONTAGEANLEITUNG
KLIMAGERÄT
Bitte lesen Sie sich diese Montageanleitung vor der Montage des Gerätes vollständig
durch.
Die Montage darf nur durch qualifiziertes Personal erfolgen und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch
auf.

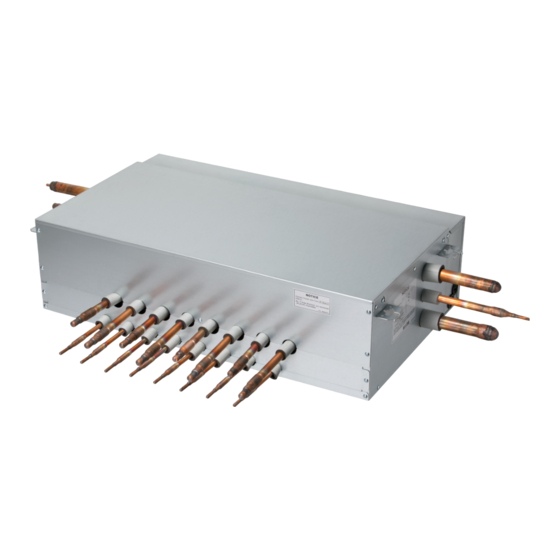

PRHR083/PRHR063/PRHR043/PRHR033/PRHR023
(Wärmerückgewinnungseinheit)
Übersetzung der ursprünglichen Instruktion
Copyright © 2017 - 2019 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Multi V Series
Inhaltszusammenfassung für LG Multi V Series
- Seite 1 Die Montage darf nur durch qualifiziertes Personal erfolgen und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. PRHR083/PRHR063/PRHR043/PRHR033/PRHR023 (Wärmerückgewinnungseinheit) Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2017 - 2019 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Energiespartipps
ENERGIESPARTIPPS ENERGIESPARTIPPS Die folgenden Hinweise helfen Ihnen, den Stromverbrauch des Klimagerätes zu verringern. Beachten Sie für einen effizienteren Einsatz des Klimagerätes die folgenden Hinweise: • Innenräume nicht zu stark herunterkühlen. Eine zu kalte Raumluft ist gesundheitsschädlich und verursacht hohe Stromkosten. •... -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE WICHTIGE SICHERHEITSHINWEISE BITTE LESEN SIE VOR INBETRIEBNAHME DES GERÄTES SÄMTLICHE ANLEITUNGEN. Bitte beachten Sie stets die folgenden Vorsichtshinweise, um gefährliche Situationen zu vermeiden und die optimale Leistung des Gerätes zu gewährleisten. ACHTUNG Bei Missachtung der Anweisungen besteht die Gefahr von schweren Verletzungen oder Lebensgefahr. - Seite 4 WICHTIGE SICHERHEITSHINWEISE • Bitten Sie zur Montage des WR-Gerätes den Händler oder einen qualifizierten Techniker. - Bei unsachgemäßer Montage besteht die Gefahr von Wasserlecks, Stromschlägen oder Bränden. • Das Gerät muss immer geerdet werden. - Es besteht Brand- oder Stromschlaggefahr. •...
- Seite 5 WICHTIGE SICHERHEITSHINWEISE • Gehen Sie beim Auspacken und bei der Montage sorgsam vor. - Scharfe Kanten bergen Verletzungsgefahren. Achten Sie besonders auf die Kanten am Gehäuse. • Verpackungsmaterial muss ordnungsgemäß entsorgt werden. - Bei Verpackungsmaterial wie Nägeln und anderen Metallen oder Holzteilen besteht die Gefahr von Stichwunden und anderen Verletzungen.
-
Seite 6: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS ENERGIESPARTIPPS WICHTIGE SICHERHEITSHINWEISE FUNKTIONEN MONTAGEBAUTEIL MONTAGE Wahl des optimalen Standortes Maßbilder Montage des WR-Gerätes Isolierung Kabelanschlüsse HR-EINHEIT PCB Schalterstellungen am WR-Gerät AUSWECHSELN DER SPULE VERBINDUNGSART DES WR-GERÄTES... -
Seite 7: Funktionen
FUNKTIONEN FUNKTIONEN Anschlussrohr (zum Außengerät) Schaltkasten Anschlussrohr Anschlussrohr (zum Innengerät) (zum Außengerät) Modell PRHR023 PRHR033 PRHR043 Max. Anzahl anzuschließender Innengeräte Max. Anzahl anzuschließender Innengeräte pro Zweigleitung Nenn- Kühlung [W] 39.8 Eingangsleistu Heizung [W] 37.2 14.9 16.7 18.2 Nettogewicht 32.8 36.8 40.1 786 X 218 X 657 Abmessungen... - Seite 8 FUNKTIONEN Anschlussrohr (zum Außengerät) Schaltkasten Anschlussrohr (zum Innengerät) Anschlussrohr (zum Außengerät) Modell PRHR063 PRHR083 Max. Anzahl anzuschließender Innengeräte Max. Anzahl anzuschließender Innengeräte pro Zweigleitung Nenn- 75.9 Kühlung [W] Eingangsleistu Heizung [W] 72.1 27.2 30.7 Nettogewicht 67.7 1 113 X 218 X 657 Abmessungen (B x H x T) 43.8 X 8.6 X 25.9...
-
Seite 9: Montagebauteil
MONTAGEBAUTEIL MONTAGEBAUTEIL - Montageanleitung - Aufhängungsschrauben (4 x M10 oder M8), Schraubenmuttern (8 x M10 oder M8), flache Unterlegscheiben (8 x M10) - Reduzierstücke [Einheit : mm(Zoll)] Gasrohr Modelle Flüssigkeitsrohr Hochdruck Niedrigdruck OD 22.2(7/8) Ø 19.05(3/4) Ø 15.88(5/8) OD 19.05(3/4) Ø 15.88(5/8) Ø... -
Seite 10: Montage
MONTAGE MONTAGE Wahl des optimalen Standortes Wählen Sie für das WR-Gerät einen Montagestandort, der die folgenden Voraussetzungen erfüllt - Da das WR-Gerät für den Innenbetrieb ausgerichtet ist, sollte es nicht an einem Ort montiert werden, an dem Regenwasser eindringen kann. - Es müssen ausreichende Wartungsabstände eingehalten werden. - Seite 11 MONTAGE PRHR063/PRHR083 [Einheit : mm] Mind. 100 (Wartungsabstand) Mind. 300 Mind. 300 (Wartungsabstand) (Wartungsabstand) Mind. 100 Wartungstür (Wartungsabstand) (Wartungsabstand) Mind. 300 Mind. 300 (Wartungsabstand) (Wartungsabstand)
- Seite 12 MONTAGE [Einheit : mm] Beschreibung Bauteilbezeichnung PRHR033/PRHR043 PRHR023 PRHR063/PRHR083 Niedrigdruck-Gasrohranschluss Ø 28.58 Lötverbindung Ø 22.2 Lötverbindung Hochdruck-Gasrohranschluss Ø 22.2 Lötverbindung Ø 19.05 Lötverbindung Ø 15.88 Lötanschluss Flüssigkeitsrohranschluss Ø 9.52 Lötverbindung (Im Fall von PRHR033 benutzen Sie Ø 12.7) Ø 15.88 – Ø 12.7 Ø...
-
Seite 13: Montage Des Wr-Gerätes
MONTAGE Montage des WR-Gerätes Befestigen Sie die Aufhängungsschraube mit einem Wanddübel. - Wählen und markieren Sie die Lage der Setzen Sie eine Sechskantmutter sowie eine Halteschrauben. flache Unterlegscheibe (im Handel erhältlich) - Bohren Sie die Bohrlöcher für die Dübel in die auf die Aufhängungsschraube, wie in der Decke. - Seite 14 MONTAGE VORSICHT Das WR-Gerät sollte mit der Oberseite nach oben montiert werden. Ansonsten besteht die Gefahr von Betriebsstörungen des Gerätes. Decke Oberseite Oberseite Oberseite ACHTUNG Vor Lötarbeiten muss das Gas im WR-Gerät abgelassen werden. Schneiden Sie dazu die drei Rohre ab (in der Abbildung als kleine Kreise dargestellt).
- Seite 15 MONTAGE WICHTIG! Bitte lesen Sie diese Anleitung vor der Montage dieses Produktes vollständig durch. Dieses Klimagerät erfüllt strenge Standards an Sicherheit und Betrieb. Ein wichtiger Teil Ihrer Aufgabe als Monteur oder Servicetechniker bei der Montage und der Wartung besteht darin, den sicheren und effizienten Betrieb der Anlage zu gewährleisten. ACHTUNG •...
-
Seite 16: Isolierung
MONTAGE Isolierung Die Verbindungsrohre müssen vollständig isoliert werden (die Wärmeisolierung muss gemäß den örtlichen Bestimmungen erfolgen). An dieser Stelle darf keine Lücke sein. Wärmeisolierung für Kältemittelrohr (separat erhältlich) Überlappend mit Wärmeisolierung für Rohrleitungen. Kältemittelrohr (separat erhältlich) Wärmeisolierung für Kältemittelrohr (separat erhältlich) VORSICHT Rohrleitungen ohne Anschluss müssen vollständig isoliert werden, wie in der Abbildung gezeigt. -
Seite 17: Kabelanschlüsse
MONTAGE Kabelanschlüsse Schließen Sie die Kabel, je nach Außengeräteanschluss, einzeln an die Anschlüsse der Reglerkarte an. - Die Farben der Außengerätekabel und der jeweiligen Anschlüsse müssen mit den Farben am WR-Gerät übereinstimmen.. HR Unit Haupt-Außengerät Anschlussleiste Anschlussleiste am WR-Gerät am WR-Gerät SODU. -
Seite 18: Hr-Einheit Pcb
MONTAGE HR-EINHEIT PCB Abzweig Nr. Hauptplatine (2 EA, dieselbe P/Nr) Abzweig Nr. 1~4 Abzweig Nr. 5~8 Umgehung Umgehung (von links) SC EEV 7-SEG (von links) 7-SEG Abzweig Nr. 3, 4 Abzweig Nr. 7,8 Hoch/Niedrig Hoch/Niedrig (von oben) (von oben) Abzweig Nr. 1,2 Abzweig Nr. -
Seite 19: Schalterstellungen Am Wr-Gerät
MONTAGE Schalterstellungen am WR-Gerät Funktion Auswahl der Art der Rohrerkennung Auswahl von Master-/Slave- SW02E Hauptplatine (8-Pin- Einstellung der Zonensteuerung Dipschalter) Auswahl der Anzahl angeschlossener Dipschalter Abzweige SW01E Auswahl des zu adressierenden (4-Pin- Ventils Dipschalter) SW01D Auswahl der Ventilgruppensteuerung (Links) Manuelle Adressierung von Drehschalter SW01C Zonierungs-Inneneinheiten... - Seite 20 MONTAGE 1) Auswahl der Methode der Rohrleitungsermittlung eines WR-Gerätes (Autom./Manuell) Autom. Manuell Schalter Nr. 1 Aus Schalter Nr. 1 Ein Master Master * Nur Master 2) Auswahl von Master-/Slave-Hauptplatine Master Slave Schalter Nr. 5 Aus Schalter Nr. 5 Aus ANMERKUNG Auf der Slave-Hauptplatine keinen SW02E einschalten mit Ausnahme Nr.
- Seite 21 MONTAGE 3) Einstellung der Zonensteuerung Einstellung SW02E Einstellung SW01E * Nur Master Master Normale Steuerung SW01E * Nur Master Master Master Stellen Sie den DIP-Schalter der Zweigleitung innerhalb der Zonensteuerun Zone in die Stellung Ein. Beispiel: Zweigleitungen 1, 2 sind die Zonensteuerung.
- Seite 22 MONTAGE Hauptfunktion des Schalters SW01D 1) Auswahl der Ventilgruppensteuerung ANMERKUNG Benutzen Sie die Ventilgruppensteuerung, wenn 2 Abzweige mit nur 1 Inneneinheit angeschlossen sind, die eine Kapazität von mehr als 61 kBTU hat. * Nur Master Einstellung Einstellung Ventilgruppe Ventilgruppe SW01D SW01D Keine Steuerung Keine Steuerung bei Ventil 5, 6 / 7, 8...
- Seite 23 MONTAGE SW01C (Drehschalter zur Adressierung des WR-Gerätes) Muss bei Montage nur eines WR-Gerätes auf '0' eingestellt sein. Adressieren Sie die WR-Geräte bei Montage mehrerer Geräte aufsteigend, beginnend mit '0'. Es können maximal 16 WR-Geräte installiert werden. Beispiel: Montage von drei WR-Geräten * Nur Master SW01B/SW01C/SW01E/SW02B (DIP-Schalter und Stiftschalter für manuelle Ventiladressierung)
- Seite 24 MONTAGE Schalter Nr. Einstellung Manuelle Adressierung von Ventil Nr. 1 (Master) / Nr. 1 Nr. 5 (Slave) Manuelle Adressierung von Ventil Nr. 2 (Master) / Nr. 2 Nr. 6 (Slave) Manuelle Adressierung von Ventil Nr. 3 (Master) / SW01E Nr. 3 Nr.
- Seite 25 MONTAGE 2) Zoneneinstellungen ANMERKUNG Werden an 1 Abzweig der HR-Einheit zwei oder mehr Inneneinheiten angeschlossen, be- nutzen Sie die Zonierungssteuerung. Die durch die Zonierungssteuerung gesteuerten Inneneinheiten können insgesamt für den Kühl-/Heizmodus ausgewählt werden. Z. B.) Manuelle Rohrerkennung von Ventil Nr. 5 mit drei Zonierungs-Inneneinheiten, Nr. 6 ohne Zonierungseinheit.
-
Seite 26: Auswechseln Der Spule
AUSWECHSELN DER SPULE AUSWECHSELN DER SPULE Lösen Sie die beiden Befestigungsschrauben. Lösen Sie die sechs Nehmen Sie die Abdeckung ab. Ziehen Sie dazu Befestigungsschrauben. Heben Sie die die untere Abdeckung nach vorn und heben Sie Abdeckung an und ziehen Sie sie ab. sie nach oben ab. -
Seite 27: Verbindungsart Des Wr-Gerätes
VERBINDUNGSART DES WR-GERÄTES VERBINDUNGSART DES WR-GERÄTES Diese Verbindungsart ist bei der Verwendung von Innengeräten mit mehr als 61 kBtu erforderlich. In dieser Verbindungsart werden zwei benachbarte Auslässe des WR-Gerätes über eine Schrägabzweigung verbunden und am Innengerät angeschlossen. 1. WR-Gerät 2. WR-Gerät 4 3 2 4 3 2 (48 k)
