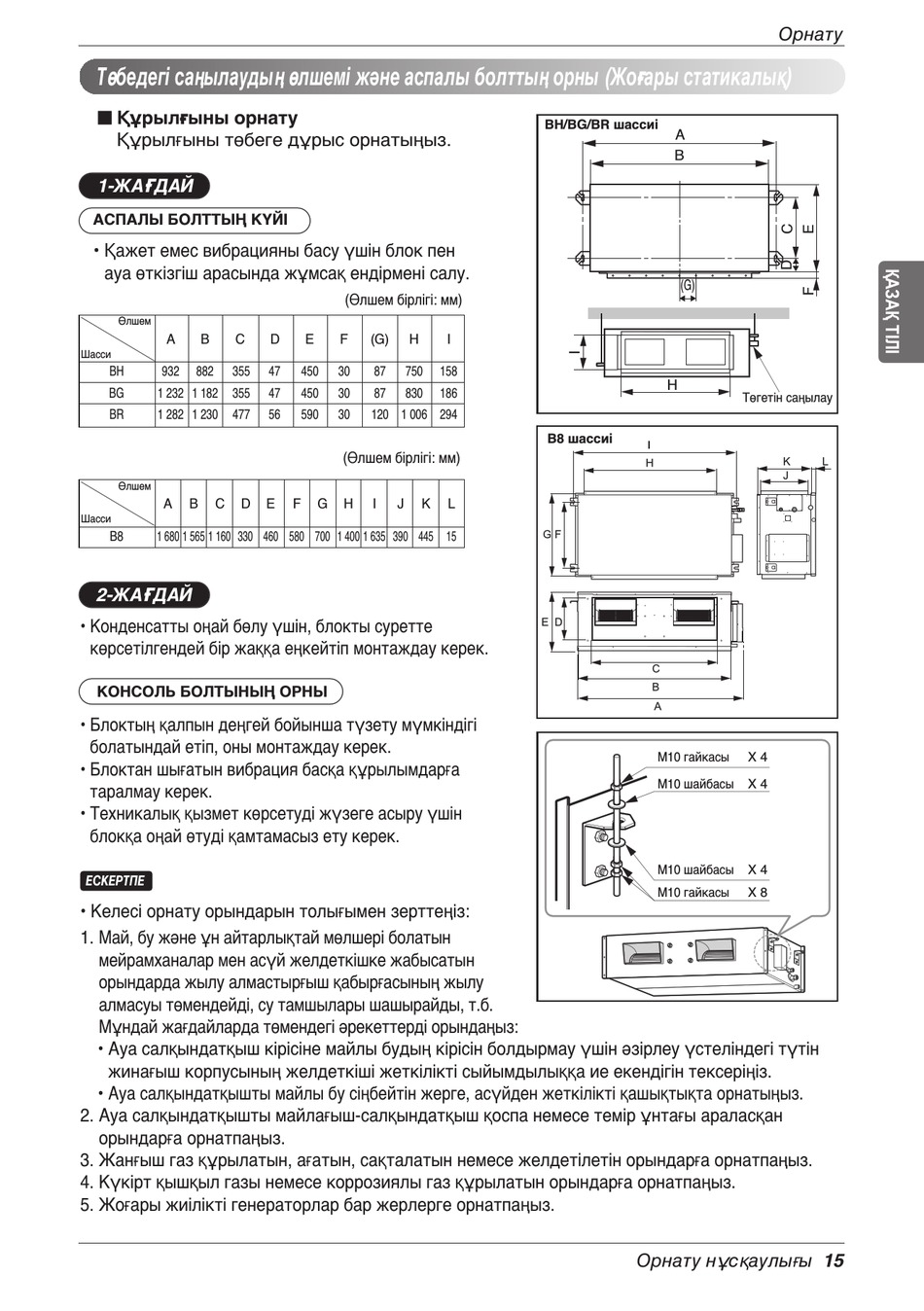

Төбедегі саңылаудың өлшемі және аспалы болттың орны (Жоғары статикалық)
n Құрылғыны орнату
Құрылғыны төбеге дұрыс орнатыңыз.
1-ЖАҒДАЙ
АСПАЛЫ БОЛТТЫҢ КҮЙІ
• Қажет емес вибрацияны басу үшін блок пен
ауа өткізгіш арасында жұмсақ ендірмені салу.
Өлшем
A B C
Шасси
BH 932 882 355
BG 1 232 1 182 355
BR 1 282 1 230 477
Өлшем
A B C D
Шасси
B8 1 680 1 565 1 160 330 460 580 700 1 400 1 635 390 445 15
2-ЖАҒДАЙ
• Конденсатты оңай бөлу үшін, блокты суретте
көрсетілгендей бір жаққа еңкейтіп монтаждау керек.
КОНСОЛЬ БОЛТЫНЫҢ ОРНЫ
• Блоктың қалпын деңгей бойынша түзету мүмкіндігі
болатындай етіп, оны монтаждау керек.
• Блоктан шығатын вибрация басқа құрылымдарға
таралмау керек.
• Техникалық қызмет көрсетуді жүзеге асыру үшін
блокқа оңай өтуді қамтамасыз ету керек.
ЕСКЕРТПЕ
• Келесі орнату орындарын толығымен зерттеңіз:
1. Май, бу және ұн айтарлықтай мөлшері болатын
мейрамханалар мен асүй желдеткішке жабысатын
орындарда жылу алмастырғыш қабырғасының жылу
алмасуы төмендейді, су тамшылары шашырайды, т.б.
Мұндай жағдайларда төмендегі әрекеттерді орындаңыз:
• Ауа салқындатқыш кірісіне майлы будың кірісін болдырмау үшін әзірлеу үстеліндегі түтін
жинағыш корпусының желдеткіші жеткілікті сыйымдылыққа ие екендігін тексеріңіз.
• Ауа салқындатқышты майлы бу сіңбейтін жерге, асүйден жеткілікті қашықтықта орнатыңыз.
2. Ауа салқындатқышты майлағыш-салқындатқыш қоспа немесе темір ұнтағы араласқан
орындарға орнатпаңыз.
3. Жанғыш газ құрылатын, ағатын, сақталатын немесе желдетілетін орындарға орнатпаңыз.
4. Күкірт қышқыл газы немесе коррозиялы газ құрылатын орындарға орнатпаңыз.
5. Жоғары жиілікті генераторлар бар жерлерге орнатпаңыз.
(Өлшем бірлігі: мм)
D E F (G) H
47 450 30 87 750 158
47 450 30 87 830 186
56 590 30 120 1 006 294
(Өлшем бірлігі: мм)
E F G H I J K
BH/BG/BR шассиі
I
B8 шассиі
L
Орнату
A
B
(G)
H
Төгетін саңылау
M10 гайкасы X 4
M10 шайбасы X 4
M10 шайбасы X 4
M10 гайкасы X 8
