Выбор места установки (Низкий статический)
Внутренний блок
Установите кондиционер в место, которое
удовлетворяет следующим условиям.
• Место должно с легкостью выдерживать груз в 4 раза
больше веса внутреннего блока.
• Место должно быть доступно для проверки внешнего
вида устройства.
• Место, где устройство должно быть выровнено.
• Место должно свободно соединяться с наружным
блоком.
• Место, где отсутствует электрический шум.
• Место с хорошей циркуляцией воздуха.
• Вблизи устройства не должно быть источников тепла
или пара.
Убедитесь, что позиции подвесных болтов и блока
совпадают.
• Устройство потолочного отверстия для чистки
фильтра или обслуживания устройства.
Производительность (кБТЕ/ч)
5/7/9
12/15/18
21/24
10 Внутренний блок
(Ед. изм.: мм)
A B
800 800
800 1 000
800 1 200

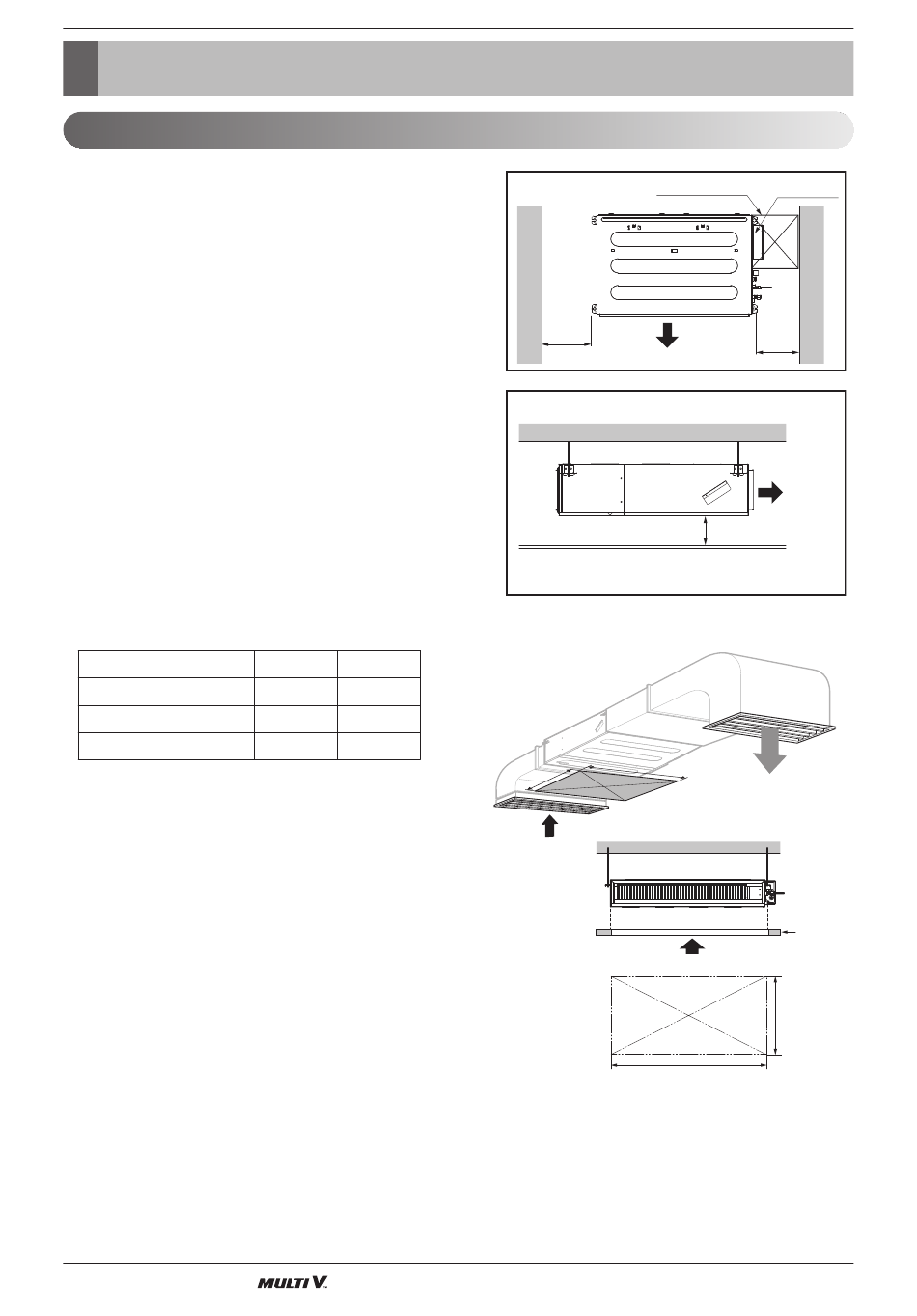

Вид сверху Ревизионный люк
(Ед. изм.: мм)
20 или
больше
Вид сбоку
(Ед. изм.: мм)
• Достаточное расстояние "H" необходимо для получения наклона
для слива конденсата, как показано на рисунке.
B (мин.)
A (мин.)
Зона обслуживания
Блок управления
(600 x 600)
Воздуховыпускное 20 или
больше
отверстие
Воздуховыпускное
отверстие
H = 20 или больше
Потолок
A
B
