Montaža

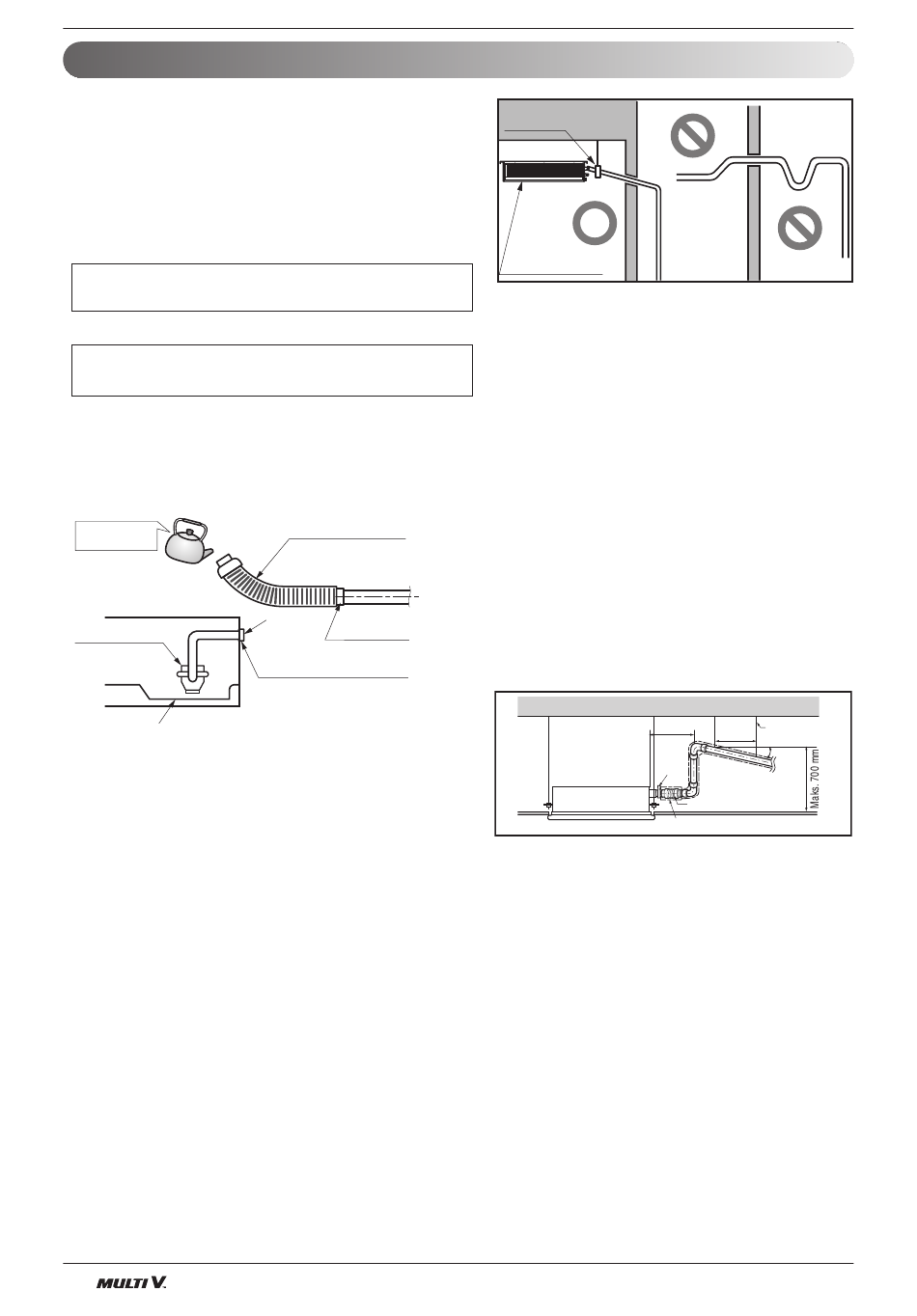

Montaža odvodne cevi
• Odvodna cev mora imati pad nadole (1/50 do 1/100): vodite
računa da ne savijate cev nagore-nadole da biste sprečili
protok vode u suprotnom smeru.
• Prilikom povezivanja odvodnih cevi, vodite računa da ne
primenite prekomernu silu na drenažni otvor na unutrašnjoj
jedinici.
• Spoljni prečnik spoja odvodne cevi na unutrašnjoj jedinici je
32 mm.
Materijal za cevi: cev i oprema za cevi od polivinil
hlorida VP-25
• Obavezno postavite toplotnu izolaciju odvodne cevi.
Toplotni izolacioni materijal: Polietilenska pena
debljine veće od 8 mm.
Klima uređaj koristi drenažnu pumpu za odvod vode.
Rad drenažne pumpe testirajte na sledeći način:
Dovod vode
Drenažna pumpa
Posuda za sakupljanje odvodne vode
20 Unutrašnja jedinica
Savitljivo odvodno crevo
Glavna
odvodna cev
Otvor za
odvod Zalepite spoj
Povezivanje odvodnog creva
Upotrebite stegu
Klema za cevi
Unutrašnja jedinica
Drenažni otvor za
održavanje
• Priključite glavnu odvodnu cev sa spoljne strane i
privremeno je ostavite tako sve dok ne završite
testiranje.
• Nalijte vodu u savitljivo odvodno crevo i proverite
da li ima curenja na cevi.
• Kada završite povezivanje električnih kablova
obavezno proverite da li drenažna pumpa
normalno radi i da ne pravi buku.
• Kada završite testiranje, priključite savitljivo
odvodno crevo na otvor unutrašnje jedinice.
Maks. 300 mm
Metalna
klema
Izolacija
Nije dozvoljena
montaža sa
nagibom nagore
Rastojanje između
držača
Konzola držača
1~15 m
1/50~1/100 nagib
Savitljivo odvodno crevo
