LG Multi V Serie Montageanleitung Seite 528

Installation

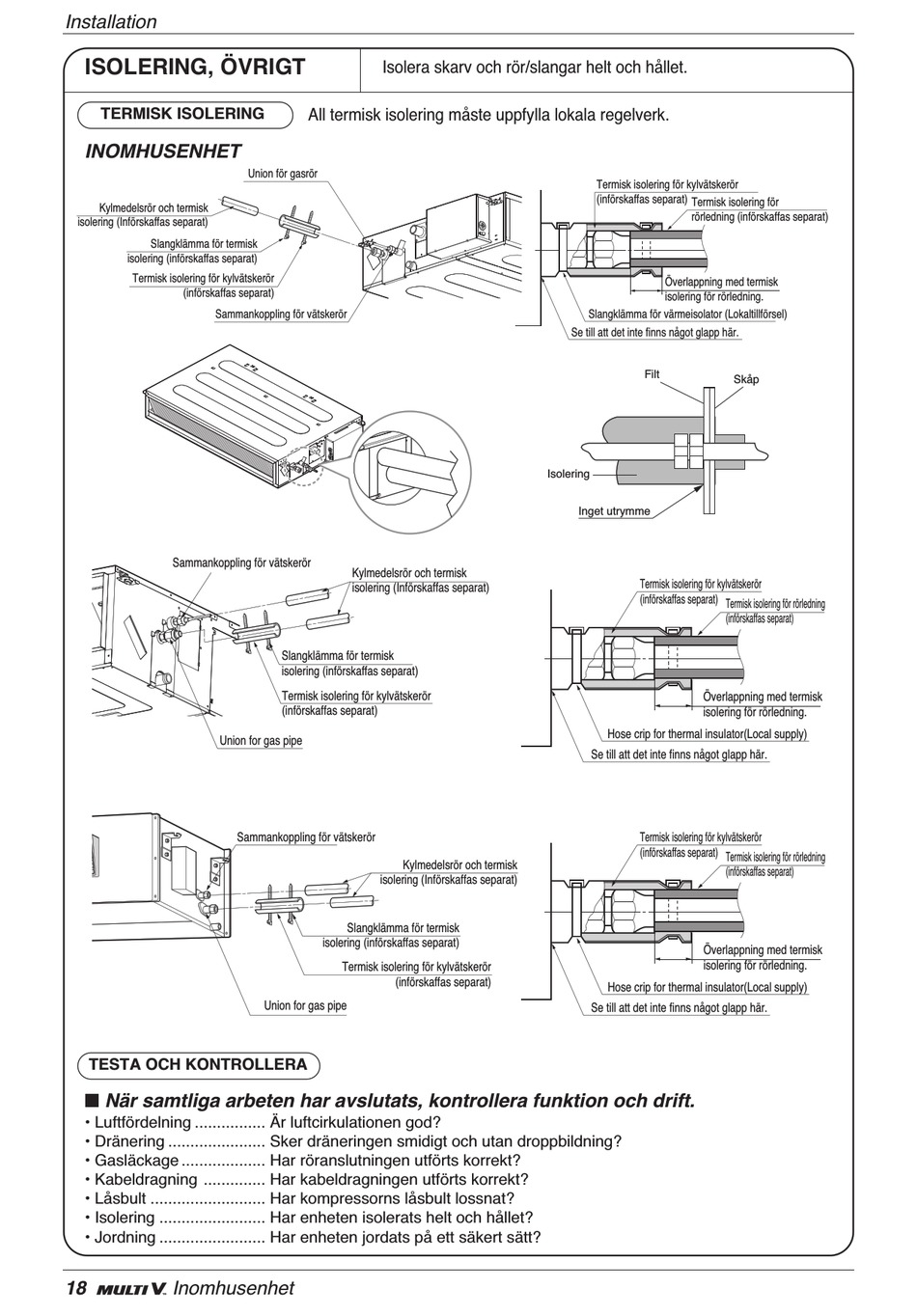

ISOLERING, ÖVRIGT
TERMISK ISOLERING
INOMHUSENHET
Kylmedelsrör och termisk
isolering (Införskaffas separat)
Slangklämma för termisk
isolering (införskaffas separat)
Termisk isolering för kylvätskerör
(införskaffas separat)
Sammankoppling för vätskerör
Sammankoppling för vätskerör
Union for gas pipe
Sammankoppling för vätskerör
TESTA OCH KONTROLLERA
n När samtliga arbeten har avslutats, kontrollera funktion och drift.
• Luftfördelning ................ Är luftcirkulationen god?
• Dränering ...................... Sker dräneringen smidigt och utan droppbildning?
• Gasläckage ................... Har röranslutningen utförts korrekt?
• Kabeldragning .............. Har kabeldragningen utförts korrekt?
• Låsbult .......................... Har kompressorns låsbult lossnat?
• Isolering ........................ Har enheten isolerats helt och hållet?
• Jordning ........................ Har enheten jordats på ett säkert sätt?
18 Inomhusenhet
Isolera skarv och rör/slangar helt och hållet.
All termisk isolering måste uppfylla lokala regelverk.
Union för gasrör
Kylmedelsrör och termisk
isolering (Införskaffas separat)
Slangklämma för termisk
isolering (införskaffas separat)
Termisk isolering för kylvätskerör
(införskaffas separat)
Kylmedelsrör och termisk
isolering (Införskaffas separat)
Slangklämma för termisk
isolering (införskaffas separat)
Termisk isolering för kylvätskerör
(införskaffas separat)
Union for gas pipe
Termisk isolering för kylvätskerör
(införskaffas separat) Termisk isolering för
rörledning (införskaffas separat)
Överlappning med termisk
isolering för rörledning.
Slangklämma för värmeisolator (Lokaltillförsel)
Se till att det inte finns något glapp här.
Filt
Isolering
Inget utrymme
Termisk isolering för kylvätskerör
(införskaffas separat) Termisk isolering för rörledning
Överlappning med termisk
isolering för rörledning.
Hose crip for thermal insulator(Local supply)
Se till att det inte finns något glapp här.
Termisk isolering för kylvätskerör
(införskaffas separat) Termisk isolering för rörledning
Överlappning med termisk
isolering för rörledning.
Hose crip for thermal insulator(Local supply)
Se till att det inte finns något glapp här.
Skåp
(införskaffas separat)
(införskaffas separat)
