MONTAGEANLEITUNG

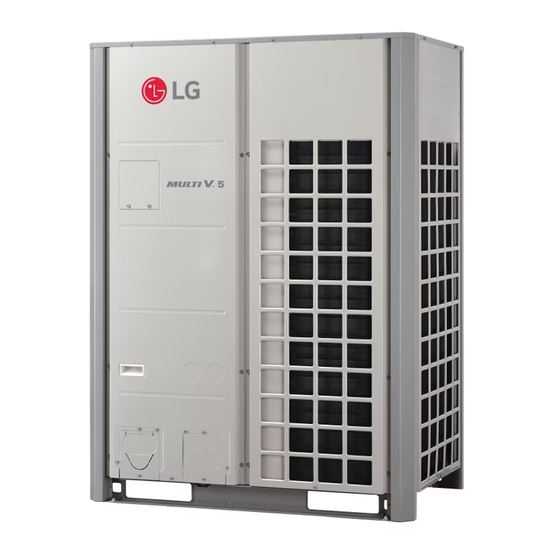

KLIMAGERÄT
Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig
durch.
Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen
Bestimmungen für elektrische Anschlüsse erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren
Gebrauch auf.
Für Wärmepumpen / Wärmerückgewinnungssystem
Übersetzung der ursprünglichen Instruktion
Copyright © 2016 - 2023 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Verwandte Anleitungen für LG MULTI V 5 Serie
Inhaltszusammenfassung für LG MULTI V 5 Serie
- Seite 1 Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Für Wärmepumpen / Wärmerückgewinnungssystem Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2016 - 2023 LG Electronics Inc. Alle Rechte vorbehalten.
- Seite 2 WARNUNG ENERGIESPARTIPPS • Bei Montage- oder Reparaturarbeiten, die von Die folgenden Hinweise helfen Ihnen, den Stromverbrauch des Klima- nicht ausgebildeten Personen vorgenommen gerätes zu verringern. Beachten Sie für einen effizienteren Einsatz des Klimagerätes die folgenden Hinweise: werden, besteht die Möglichkeit von Gefah- ren für Sie und andere.
- Seite 3 • Das Gerät darf niemals selbst (vom Kunden) • Bei Austreten von Gas muss vor dem Betrieb montiert, demontiert oder neu montiert wer- des Klimagerätes gelüftet werden. den. - Es besteht Explosions- und Feuergefahr - Es besteht Feuer-, Stromschlag-, Explosi- sowie die Gefahr von Verbrennungen.
- Seite 4 • Es muss gewährleistet werden, dass nie- • Gerät außerhalb der Reichweite von Kindern mand auf das Außengerät tritt oder darüber betreiben. Der Wärmetauscher besitzt sehr fällt. scharfe Bauteile. - Es besteht die Gefahr von Verletzungen - Es besteht Verletzungsgefahr an den Hän- sowie von Beschädigungen des Gerätes.
- Seite 5 • Der Montageort darf im Laufe der Zeit nicht • Die Kältemittelrohre während und nach dem instabil werden. Betrieb niemals berühren. - Falls der Untergrund nachgibt, könnte das - Es besteht die Gefahr von Verbrennungen Klimagerät herunterfallen und Sachschäden, bzw. Erfrierungen. Fehlfunktionen oder Verletzungen verursa- •...
- Seite 6 INHALTSVERZEICHNIS Wahlschalter Kühlen/Heizen Ausgleich des statischen Drucks ENERGIESPARTIPPS Leiser Betrieb bei Nacht Vollständiger Abtaubetrieb WICHTIGE SICHERHEITSHINWEISE Einstellen der AG-Adresse Schneebeseitigung & schneller Abtaubetrieb MONTAGE Einstellen der Capacity Up (Kapazität oben) Luftstrom für IDU (Heizung) DATEN DER AUSSENGERÄTE Zieldruck einstellen Steuerungseinheit für niedrige Umgebungstemperaturen ERSATZKÄLTEMITTEL R410A Hochleistungsmodus (Kühlbetrieb) Automatische Staubbeseitigung...
- Seite 7 MONTAGE DATEN DER AUSSENGERÄTE ACHTUNG Legen Sie genau fest, wer für die Schalterstellungen zuständig ist. Ermitteln der Aufteilung Stellen Sie die Beziehungen zwischen Außen, Innen, Kombinationsleistung(50~200%) Vorbereitung der Anschlussskizze Fernbedienung und Zusatzanschlüssen her (Bereiten Sie einen Steuerungs-Schaltplan vor). Außengerätenummer Kombinationsleistung Einzel-Außengeräte 200% Beachten Sie die Neigung...
- Seite 8 • Das Gerät sollte nicht an einem Ort montiert werden, an dem häufig ätzende Lösungen und Sprays (Schwefel) eingesetzt werden. • Das Gerät sollte in Umgebungen nicht betrieben werden, in denen Mehr als Mehr als 100 (3-15/16) Mehr als 100 (3-15/16) 100 (3-15/16) (Wartungsabstand) (Wartungsabstand)
- Seite 9 MONTAGEORT Vorsichtshinweise im Winter und bei jahreszeitlich bedingten Winden • In Schneegebieten oder an sehr kalten Orten müssen ausreichende Schutzmaßnahmen Einzelmontage getroffen werden, um den ordnungsgemäßen Betrieb des Gerätes zu gewährleisten. • Achten Sie im Winter auf starke Winde oder Schneefall, auch in anderen Gebieten. Beachten Sie bei der Montage des Gerätes, dass die Mindestabstände zur Wartung •...
- Seite 10 ACHTUNG Montageuntergrund • Befestigen Sie das Gerät mit Schrauben (wie im Folgenden gezeigt), Das Gerät muss äußerst vorsichtig transportiert werden. damit das Gerät bei Erdbeben oder Stürmen nicht herunterfällt. • Falls das Gerät schwerer als 20 kg (44lbs) ist, darf es nicht von einer einzelnen •...
- Seite 11 Vorbereitung der Rohrleitungen Drehmoment Rohrdurchmesser Form der Bör- A [mm (inch)] N . m (lbs . ft) [mm (inch)] delung Eine Hauptursache für Gaslecks sind fehlerhafte Bördelungen. 90° ±2 Bördelungen sollten nach folgendem Verfahren durchgeführt werden. Ø9.52 (3/8) 38±4 (28±3.0) 12.8 (0.5)~13.2 (0.52) Ø12.7 (1/2) 55±6 (41±4.4)
- Seite 12 Arbeiten mit Stickstoff - Benötigte Wärmeisolation: EPDM (Ethylen-Propylen-Terpolymer-Kautschuk) – besitzt eine Hit- Bei Lötarbeiten ohne den Einsatz von Stickstoff können sich Oxidabla- zebeständigkeit bis über 120 °C [248 °F] gerungen an den Innenseiten der Rohrleitungen bilden. - In Umgebungen mit sehr hoher Luftfeuchtigkeit sollte die Dicke Diese Oxidablagerungen können zu Verstopfungen des EEV, der Kapil- der Isolierschicht mindestens 10 mm [0,39 inch] betragen.
- Seite 13 MONTAGE DER KÄLTEMITTELROHRE Anschluss von Außengeräten Bei der Installation der ODU-Serie siehe Bild unten. Für die Installation des Wärmepumpensystems Vorsichtshinweise bei Rohranschlüssen/Ventilbetrieb (Meister) (Neben1) (Neben2) (Neben3) Für die Rohranschlüsse muss das Ende der Rohrleitung mit den Zwei- gleitungen verbunden werden, und das Kältemittelrohr des Außengerä- tes wird am Ende geteilt und an jedes Innengerät angeschlossen.
- Seite 14 Achtung Das Multi V-Gerät wird bei Störungen abgeschaltet, wie z. B. bei zu viel oder zu wenig Kältemittel. In diesem Fall muss das Gerät immer ausrei- Verwenden Sie für die Kältemittelrohre nur das folgende Material. chend befüllt werden. Beachten Sie bei Wartungsarbeiten immer die - Material: Nahtlose, mit Phosphor deoxidierte Kupferrohre Hinweise zur Rohrlänge und zur Menge an zusätzlichem Kältemittel.
- Seite 15 2, 3, 4 Außengeräte Für die Installation der Wärmerückgewinnung Außengeräte Modell Niedrigdruck-Gasrohr Flüssigkeitsrohr Hochdruck-Gasrohr Vorsichtshinweise bei Rohranschlüssen/Ventilbetrieb O.D.15.88 I.D. 19.05 O.D.22.2 I.D.15.88 I.D.22.2 O.D. 28.58 I.D.34.9 I.D.19.05 Für die Rohranschlüsse muss das Ende der Rohrleitung mit den Zwei- I.D.15.88 I.D.15.88 I.D.28.58 I.D.28.58 I.D.28.58...
- Seite 16 Montage der Kältemittelrohre der Außengeräte, Verbindungsart für WR-Gerät (Große Rohrleitung: ARNU76GB8-, ARNU763B8-, ARNU96GB8-, WR-Geräte und Innengeräte ARNU963B8-) Am WR-Gerät werden drei Arten von Rohren vom Außengerät angeschlos- Joint-Methode ist erforderlich, wenn das große Kanal-Chassis installiert sen. Je nach Zustand des Kältemittels, das durch die Rohrleitungen fließt, ist.
- Seite 17 [Reduzierstücke für Innengeräte und WR-Geräte] Einheit: mm (inch) Gasrohr Modelle Flüssigkeitsrohr Hochdruck Niedrigdruck Reduzierstück – Innengerät OD9.52(3/8) Ø6.35(1/4) OD15.88(5/8) Ø12.7(1/2) Zum Außengerät OD19.05(3/4) Ø15.88(5/8) Ø12.7(1/2) OD22.2(7/8)Ø19.05(3/4) Ø15.88(5/8) PRHR022 PRHR022A OD9.52(3/8) Ø6.35(1/4) Abgedichtete Rohrleitungen Reduzier- OD12.7(1/2) Ø9.52(3/8) OD15.88(5/8) Ø12.7(1/2) stück WR-Gerät PRHR032, OD22.2(7/8) Ø19.05(3/4) Ø15.88(5/8) PRHR042...
- Seite 18 ROHRANSCHLÜSSE ZWISCHEN Leckschutzkappe entfernen • Entfernen Sie vor der Installation der Rohrleitungen die Leckschutz- INNEN- UND AUSSENGERÄT kappe am Wartungsventil des Außengerätes. • Gehen Sie zum Entfernen der Leckschutzkappe wie folgt vor: - Stellen Sie sicher, dass alle Flüssigkeitsrohre/Gasrohre/Normalrohre - Die Rohranschlüsse können je nach den Bedingungen am Montage- verschlossen sind.
- Seite 19 Mehrere Außengeräte hintereinander Verlegen des Rohrausgangs auf der Unterseite (2 Außengeräte ~ 4 Außengeräte) - Verlegen des Normalrohr-Ausgangs auf der Seite Keine Verwendung (Schweißung mit Flüssigkeitsrohr mitgelieferter Rohrkappe im Zubehör) Vier Außengeräte Leistung AG Neben3 Haupt ≥ Neben1 ≥Neben2 ≥Neben3 Neben2 Ⓐ...
- Seite 20 Rohrausgang bei einem Einzelgerät/bei mehreren Für die Installation des Wärmerückgewinnungssystems Geräten hintereinander Vorbereitende Arbeiten Verlegen des Rohrausgangs auf der Vorderseite - Führen Sie zum Verlegen des Rohrausgangs durch die Vorderseite die - Die Rohrausgänge können links/rechts oder unten über die Rohrfüh- in der folgenden Abbildung gezeigten Rohrinstallationen durch.
- Seite 21 Kältemittelrohrleitungen Durchmesser Kältemittelrohr zwischen Zweigleitung und Zweigleitung (B,C,D) Vier Außengeräte WARNUNG Beispiel: 12 Sechs angeschlossene Innengeräte Ⓐ : Außengerät * : Anschluss der WR-Geräte in Reihe: Gesamtleistung aller Innen- geräte ≤ 192,4 kBtu/Std. Ⓑ : Schrägabzweigung • Die Gruppensteuerung der Ventile erfolgt über die Leiterplatine Ⓓ...
- Seite 22 Durchmesser der Kältemittel vom Außengerät bis zur Anschlussfolge 3 ersten Abzweigung (A) Rohrdurchmesser bei Rohrlänge ≥ Standard-Rohrdurchmesser 90m (295ft) oder bei Höhenunter- ODU. schied > 50m(164ft) (ODU÷IDU) Kapazität Flüssigkeits- Niederdruck Hochdruck Flüssigkeits- Niederdruck Hochdruck (hp) rohr Gasrohr Gasrohr rohr Gasrohr Gasrohr mm (inch) mm (inch)
- Seite 23 Anschlussfolge 7 Für Wärmepumpe und Wärmerückgewinnungsystem Montage Anschluss der Rohrleitungen zwischen Au- ßengerät und Innengerät Neben1 Haupt Neben2 Neben3 • *: Anschluss der WR-Geräte in Reihe: Gesamtleistung aller Innengeräte ≤ 56.4 kW(192 kBtu/Std.) Anschlussfolge 8 nengerät 1. Zweigleitung Durchmesser des Kältemittelrohrs zwischen Außengerät und erster Zweigleitung l 40m (131ft) h 40 m (131 ft) h Siehe Tabelle 2...
- Seite 24 WARNUNG (Tabelle 2) Durchmesser des Kältemittelrohrs zwischen Außengerät und erster Zweigleitung. (A) Rohrdurchmesser bei Rohrdurchmesser bei Rohrdurchmesser bei Höhenunter- • Falls der Durchmesser der nach der ersten Zweigleitung angeschlos- Rohrleitung Rohrleitung Länge ist schied (ODU÷IDU) ist> 50m (164ft) Länge ist ≥ 90m (295ft) sen Rohrleitung B größer als der Durchmesser der Hauptleitung A ist, <90m (295ft) (Standard) Kapazität...
- Seite 25 ACHTUNG Beispiele für unsachgemäße Rohranschlüsse • Der Biegeradius sollte minde- Mind. Mind. stens dem Zweifachen des Rohr- 500mm [19,7 inch] 500 mm [19,7 inch] Falls die Hauptleitung durchmessers entsprechen. in einer größeren Ölabsc- Höhe als die • Die Rohrbiegung muss mindestens heider Außengeräte verlegt 500 mm[19,7 inch] von der Zweiglei-...
- Seite 26 Montage der Zweigleitungen - Beim Anschluss der Rohrleitungen zwischen den Außengeräten sollte die Ansammlung von Öl im Neben-Außengerät verhindert wer- den. Ansonsten können Betriebsstörungen auftreten. Schrägabzweigung Ⓐ Zur Zweigleitung oder zum In- (Beispiel 1) nengerät Ⓑ Zum Außengerät • Die Zweigleitungen müssen horizontal bzw vertikal installiert werden (siehe folgende Abbildung).
- Seite 27 • Das Sammelrohr sollte mit einem im Bausatz enthaltenen Isolation Sammelrohr isoliert werden. [Einheit:mm(inch)] Modelle Gasrohr Flüssigkeitsrohr Sammelrohr mit 360(14-5/32) der Isolation ID9.52(3/8) 120(4-23/32) des Zweigleitungs- ID12.7 ID9.52(3/8) ID6.35(1/4) ID12.7 ID6.35(1/4) Bausatzes isolieren 4 branch (s. Abbildung). ID15.88 ID9.52(3/8) ID9.52(3/8) ID9.52(3/8) ID9.52(3/8) ID15.88...
- Seite 28 Verteilungsmethode Vakuum-Betrieb Leitungsverteilung In dieser Betriebsart wird ein Vakuum im System aufgebaut, nachdem ein Kompressor ausgetauscht oder ein AG bzw. IG hinzugefügt oder Neben entfernt wurde. Haupt Vakuum-Betrieb aktivieren Verteilung 3. Hauptleitung Neben Haupt Neben Haupt DIP-SW01 Siebenteilige LED-Anzeige Verteilung 1. Hauptleitung SW04C (X : Abbrechen) SW03C ( : Vor)
- Seite 29 Leckprüfung und Vakuumtrocknung HINWEIS Gelten Sie wenn die Umgebungstemperatur zwischen dem Zeitpunkt Leckprüfung unterscheidet wenn Druck angewendet wird und wenn der Druckabfall Es sollte eine Leckprüfung mit Stickstoffgas bei einem Druck von 3,8 aktiviert ist, die folgenden Korrekturfaktor MPa (38,7 kgf/cm ) durchgeführt werden.
- Seite 30 Kältemittelbefüllung Serie Installation (Wärmerückgewinnung) Für die Installation des Wärmepumpensystems Neben 1-Außengerät Haupt-Außengerät Ⓐ Druckmesser am Mehrwegeventil Vakuumpumpe Ⓑ Hebel Niedrigdruckseite Geschlossen Ⓒ Hebel Hochdruckseite Geschlossen Geschlossen Geschlossen Geschlossen Geschlossen Vakuumpumpe Flüssigrohr Innengerät WR-Gerät Gasseite Messung Verwenden Sie ein Gravimeter. (Messgenauigkeit 0,1 kg(0,22 lbs)). Falls Sie solch ein Präzisionsgerät nicht zur Hand haben, verwenden Sie eine Gasflasche.
- Seite 31 Kältemittelmenge Wärmeisolation der Kältemittelrohre Bei der Berechnung der zusätzlichen Befüllung müssen die Rohrlänge Die Kältemittelrohre müsse isoliert werden. Umwickeln Sie Flüssig- und der KF (Korrekturfaktor) des Innengerätes berücksichtigt werden. keits- und Gasrohre jeweils mit hitzebeständigem Polyethylen ausrei- chender Stärke, so dass keine Hohlräume bei der Verbindung zwischen ×...
- Seite 32 Durchbruchstellen ELEKTRISCHE ANSCHLÜSSE Innenwand (Unterputz) Außenwand Außenwand (auf Putz) Vorsichtshinweise - Beachten Sie die gesetzlichen Bestimmungen für elektrische Geräte und Anschlüsse sowie die Bestimmungen Ihres Stromversorgungs- unternehmens. WARNUNG Boden (Feuerschutz) Rohrleitung Durchbruch bei Feuerschutz Elektrische Arbeiten nur von einem qualifizierten Elektriker und durch Dach und angrenzender Wand gemäß...
- Seite 33 Hauptgerät Neben Hauptgerät Neben1 Neben2 Innengerät Innengerät Innengerät Innengerät Fernbe- Fernbe- Fernbe- Fernbe- dienung dienung dienung dienung Hauptgerät Neben1 Neben2 Hauptgerät Neben Innengerät Innengerät Innengerät Innengerät Fernbe- Fernbe- Fernbe- Fernbe- dienung dienung dienung dienung ACHTUNG Hauptgerät Neben1 Neben2 • Für die Übertragungsleitungen nur zweiadrige abgeschirmte Kabel verwenden.
- Seite 34 Reglerkasten und Kabelanschlüsse Verbindungs- und Netzleitungen - Entfernen Sie alle Schrauben an der Frontblende und nehmen Sie die Verbindungsleitung Blende nach vorn ab. - Typen : Geschirmte Drähte - Schließen Sie die Übertragungsleitung zwischen Haupt- und Zusatz- - Querschnittsfläche : 1,0 bis 1,5 mm (1.55 ×...
- Seite 35 Anschluss der Hauptstromversorgung und Hinweise zur Qualität der öffentlichen Strom- Kapazität der Geräte versorgung - Verwenden Sie für Außengerät und Innengerät jeweils ein separates Dieses Gerät entspricht den folgenden Richtlinien: Netzteil. - EN/IEC 61000-3-11 (1), vorausgesetzt die Impedanz des Systems Zsys ist - Beachten Sie beim Verlegen und beim Anschluss der Kabel die Um- kleiner als oder gleich Zmax, und gebungsbedingungen.
- Seite 36 WARNUNG WARNUNG • Die Erdungsleitungen der Innengeräte dienen zur Vermeidung von Unfällen • Die Erdungsleitungen der Innengeräte dienen zur Vermeidung von Unfällen durch Stromschläge bei eventuellen Leckströmen, bei Verbindungsfehlern durch Stromschläge bei eventuellen Leckströmen, bei Verbindungsfehlern auf Grund von Interferenzen sowie bei Motor-Leckströmen (ohne Rohran- auf Grund von Interferenzen sowie bei Motor-Leckströmen (ohne Rohran- schluss).
- Seite 37 Beispielanschlüsse für Netz- und Verbindungsleitung (UXA) Kommunikation / Schutzleiteran- Hauptstromanschlussleitung schluss Unterseite Hauptstromversorgung Anschlussleiste Verbindungsk Hauptstromversorgung ODU-IDU Anschlussleiste Bei Anschluss Erdungsleitung Verbindungsk Hauptleitungen / Isolierungsmanschetten ODU- ODU Massekabel von links Abstand: über 50mm (1,97’’) Bei Anschluss von Kommunikationsleitungen / Erdungsleitung Massekabel von links Erdungsleitung ACHTUNG...
- Seite 38 Einstellung für Wärmerückgewinnungseinheit (siehe nur Wärmerück- DIP-Schalter Siebenteilige LED-Anzeige gewinnung) [Wärmerückgewinnung (HR) Einheitstafel ] Reset-Taste Ventilgehäuse #4 Ventilgehäuse #1 Siebenteilige LED-Anzeige • Anfängliche Reihenfolge der Anzeige SW05M Reihenfolge Mean ① SW01M 8~24 Leistung Hauptgerät SW02M SW01M/SW03M/SW04M ② (DIP-Schalter für Einstellung 10~24 Leistung Neben 1-Gerät (Schalter für manuelle...
- Seite 39 Y Abzweigrohr (Einheit: mm [inch]) Auswahl eines WR-Gerätemodells Modelle Niedrigdruck-Gasrohr Flüssigkeitsrohr Hochdruck-Gasrohr I.D19.05(3/4) I.D22.2(7/8) I.D19.05(3/4) I.D19.05(3/4) I.D22.2(7/8) I.D22.2(7/8) I.D15.88(5/8) I.D12.7(1/2) I.D15.88(5/8) I.D25.4(1) I.D19.05(3/4) I.D12.7(1/2) I.D9.52(3/8) I.D9.52(3/8) I.D6.35(1/4) I.D19.05(3/4) I.D12.7 I.D15.88 I.D19.05(3/4) I.D25.4(1) I.D22.2(7/8) (3-25/32) I.D15.88(5/8) (1/2) (3-9/32) (5/8) I.D12.7(1/2) I.D12.7(1/2) 421(16-9/16) I.D9.52(3/8) 390(15-11/32)
- Seite 40 Vorgehensweise bei der automatischen Adres- S/W No. Einstellung No.1 Manuelle Adressierung Ventil #1 sierung No.2 Manuelle Adressierung Ventil #2 No.3 Manuelle Adressierung Ventil #3 Einschalten SW01M No.4 Manuelle Adressierung Ventil #4 Drei Minuten warten Erhöhung der Zehnerstelle der Ventil- SW03M SW03M adresse ROTE Taste fünf Sekunden...
- Seite 41 Manuelle Rohrerkennung Einstellung für Wärmerückgewinnungseinheit Geben Sie die zentrale Steuerung Adresse in jedem Innengerät mit (Siehe nur Wärmerückgewinnung) seiner Kabelfernbedienung. Drehen Sie die Nummer 1 des DIP s / w SW02M der HR-Einheit Automatische Rohrerkennung PCB auf. Drehen Sie No.1 von DIP s / w SW02M von HR-Einheit PCB aus. Setzen Sie Strom HR-Bereich PCB.
- Seite 42 Beispiel der manuellen Ventiladressierung (Mit DIP-SW01 Zoneneinstellungen) Siebenteilige LED-Anzeige SW04C (X : Abbrechen) (Anschluss eines Innengerätes mit der Zentralsteuerungsadresse “11” SW03C ( : Vor) an das Ventil #1 eines WR-Gerätes) SW02C ( : Zurück) Bei der Zonensteuerung werden zwei oder mehr Innengeräte an SW01C ( : Bestätigen / einem Rohr des WR-Gerätes angeschlossen.
- Seite 43 Beispiel der Überprüfung einer Ventiladresse Einstellung der Gruppennummer (Anschluss eines Innengerätes mit der Zentralsteuerungsadresse “11” Einstellung der Gruppennummern der Innengeräte an das Ventil #1 eines WR-Gerätes) - Das gesamte System (Innengeräte, Außengeräte) muss AUS geschal- tet sein bzw. werden. Nr. Anzeige und Einstellung Einstellung und Bedeutung - Die mit dem Anschluss INTERNET verbundenen Übertragungsleitun- - Aktion : Stellen Sie den DIP-Schalter Nr.
- Seite 44 ACHTUNG Optionale Modusaus- Funktionsauswahl Optionsauswahl wahl Anmerkungen Anzeigen Anzeigen Optional • Um die optionale Funktion auszuführen, sollten Sie sicherstellen, Standardein- Inhalt Inhalt (◀, ▶ ’ ◎) (◀, ▶ ’ ◎) (◎) stellung dass alle IDU ausgeschaltet sind, es sei denn, die Funktion wird nicht ausgeführt.
- Seite 45 Ausgleich des statischen Drucks Zeiteinstellungen Step Judgment Time(Hr) Operation Time(Hr) Diese Funktion stellt die Luftstrommenge des AG sicher, falls z. B. beim Anschluss einer Rohrleitung am Lüfterauslass des AG ein stati- 10.5 scher Druck aufgebaut wurde. Ausgleich des statischen Drucks aktivieren 10.5 DIP-Schalter auf Leiterplatine des Hauptgerä- tes ein: Nr.
- Seite 46 ACHTUNG Zieldruck einstellen Betrieb aktivieren • Wenden Sie sich zur Einstellung der Funktionen an einen qualifi- zierten Techniker. DIP-Schalter auf Leiterplatine des Hauptgerä- tes auf Ein : Nr. 5 • Falls diese Funktion genutzt werden soll, muss eine Zentralsteue- rung montiert werden. Mit ‘▶’, ‘◀’...
- Seite 47 Hochleistungsmodus (Kühlbetrieb) Verdichter max. Frequenzbegrenzung Der Ziel-Unterdruck ändert sich entsprechend der ODU-Temperatur Moduseinstellung aktivieren während des Kühlbetriebes. DIP-Schalter auf Leiterplatine des Hauptgerä- Betrieb aktivieren tes ein: Nr. 5 DIP-Schalter auf Leiterplatine des Hauptgerä- tes ein: Nr. 5 Mit ‘▶’, ‘◀’ Betriebsart wählen: “Func” ‘●’ drücken Mit ‘▶’, ‘◀’...
- Seite 48 Einstellung MAX. RPM Limit <Verwendung des Feuchtesensors> - Bei Verwendung von Kühlbetrieb der SLC-Funktion wird es die Ener- Gehäuse gieeffizienz verbessern, da die Verdampfungstemperatur sinkt 1000 - Bei Verwendung des Heizbetriebs bei hoher Feuchtigkeitsbedingung verzögert sich die Abholzung, da der Soll-Hoch- / Niederdruck geän- dert wird.
- Seite 49 ACHTUNG Basiswanne Heizung Betrieb • Wenden Sie sich zur Einstellung der Funktionen an einen qualifi- DIP-Schalter auf Leiterplatine des Hauptgerä- zierten Techniker. tes ein: Nr. 5 • Falls eine Funktion nicht genutzt wird, stellen Sie den Schalter auf oFF. • Bei Verwendung einer Funktion kann die Kapazität sinken. Mit ‘▶’, ‘◀’...
- Seite 50 Selbstdiagnosefunktion Fehleranzeige - Mit Hilfe dieser Funktion können Fehlertyp und -häufigkeit bei der Selbstdiagnose für das Klimagerät angezeigt werden. - Ein Fehlersymbol erscheint im Anzeigefenster der Innengeräte, auf der Kabel-Fernbedienung sowie in der siebenteiligen LED-Anzeige der Regler- karte des Außengerätes (s. Tabelle). - Bei mehr als zwei gleichzeitigen Störungen wird der niedrigere Fehlercode zuerst angezeigt.
- Seite 51 Anzeige Beschreibung Fehlerursache Der erste Startfehler durch Außeneinheitsinverter Kompressoranomalie Startfehler des Inverter-Kompressors des Außengerätes oder Kompressor verriegelt Überspannung am Inverter-Kompressor des Außengerä- Fehler am Inverter-Kompressor ODER am Kompressorantrieb des Au- ßengerätes Verdichtungsendtemperatur am Inverter-Kompressor1 Verdichtungsendtemperatur am Inverter-Kompressor1 des Außengerä- des Außengerätes zu hoch tes zu hoch Verdichtungsendtemperatur am Inverter-Kompressor2 Verdichtungsendtemperatur am Inverter-Kompressor2 des Haupt-Außen-...
- Seite 52 Anzeige Beschreibung Fehlerursache Spannung am Gleichstromanschluss des Lüfters Eingangsspannung am Gleichstromanschluss des Lüfters des des Haupt-Außengerätes zu niedrig Haupt-Außengerätes unter 380 V Fehlerhafter Temperatursensor am Flüssigkeits- Temperaturfühler am Flüssigkeitsrohr des Außengerätes ist rohr des Außengerätes nicht angeschlossen oder kurzgeschlossen Fehlerhafter Temperatursensor am Unterküh- Fehlerhafter Temperatursensor am Unterkühlungseinlass des lungseinlass des Haupt-Außengerätes Haupt-Außengerätes...
- Seite 53 VERMEIDUNG VON KÄLTEMITTELLECKS Berechnung der Kältemittelkonzentration Gesamtmenge der Kältemittelbefül- Lassen Sie das System von einem Monteur und Systemfacharbeiter lung im Kältemittelsystem [kg(lbs)] gemäß den örtlichen Bestimmungen bzw. Normen gegen Lecks absi- = Maximale Konzentrationsgrenze chern. Falls keine örtlichen Bestimmungen in Kraft sind, gelten fol- Volumen des kleinsten Raumes [Kg / m (lbs / ft...
- Seite 54 MONTAGE IN KÜSTENGEBIETEN Modell-Bezeichnung ACHTUNG Geräteinformationen • Produktbezeichnung : Klimaanlage • Klimageräte sollten nicht in Gebieten montiert werden, an denen korrosive Gase wie z. B. Säuren oder alkalische Gase auftreten • Modellname : können. Name des Händlers Fabrikname • Das Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft).
- Seite 55 LG Electronics Inc. Single Point of Contact (EU/UK) : LG Electronics European Shared Service Center B.V. Krijgsman 1, 1186 DM Amstelveen, The Netherlands Manufacturer : LG Electronics Inc. 84, Wanam-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, KOREA UK Importer : LG Electronics U.K. Ltd...
